Figure 87
LELY WELGER RP 545 + E-LINK Pro
Un support de fixation de l'appareil de commande
correspondant est fourni avec la machine . Il doit être monté
à portée immédiate du conducteur du tracteur (Figure 86).
Connecter l'appareil de commande : pour connecter
l'appareil de commande à l'électronique de commande,
enficher le petit connecteur à 7 broches (connecteur à
visser) dans le coupleur à 7 broches sur la machine.
Branchement de l'alimentation électrique : Pour la connexion
de l'électronique de commande, une prise de courant sous
charge conforme à la norme DIN 9680 est indispensable sur
le tracteur. Prise de courant sous charge disponible en
option avec câble d'alimentation et fusible : Numéro des
pièces WELGER 0972.20.40.00.
La protection par fusible doit être de 30 A. Enficher le
connecteur à 2 ou 3 broches dans la prise de courant sous
charge (DIN 9680) du tracteur. Après établissement de la
connexion enfichable, la tension d'alimentation est appliquée
et une courte séquence de signaux sonores est émise par
l'appareil de commande (uniquement si le branchement de
la prise de courant sous charge du tracteur est permanent
ou uniquement quand l'allumage du tracteur est mis).

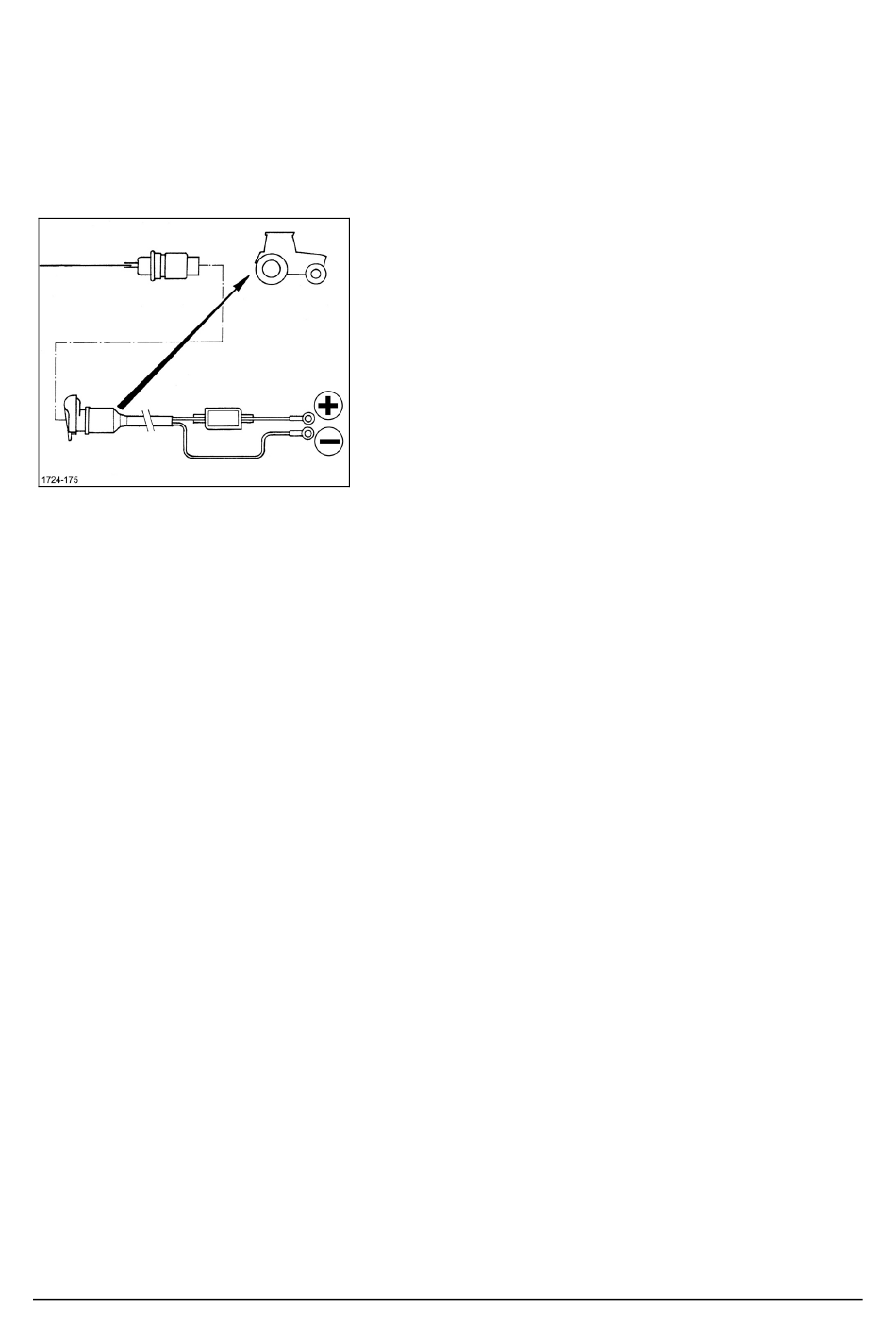

(Figure 87) Ne pas modifier la polarité correcte de l'alimentation
en tension sur le tracteur ; cette erreur pourrait endommager
l'électronique de commande.
71
