Chapitre 5
Construction du diagramme
Les fils de liaison sont de couleurs, de styles et d'épaisseurs différents en
fonction de leurs types de données. Un fil de liaison brisé apparaît sous la
forme d'un trait noir en pointillés avec un symbole
rouge au milieu. Les
X
flèches de part et d'autre du
rouge indiquent dans quel sens les données
X
sont transmises et la couleur des flèches indique le type de données des
données transmises à travers ce fil de liaison. Reportez-vous à la Carte de
référence rapide LabVIEW pour obtenir de plus amples informations sur
les types de données des fils de liaison.
Des fils de liaison tronqués apparaissent aux extrémités des terminaux
non câblés lorsque vous déplacez l'outil Bobine sur un VI ou un nœud de
fonction. Ils indiquent le type de données de chaque terminal. Une
info-bulle apparaît, répertoriant le nom du terminal. Après que vous avez
câblé un terminal, le fil tronqué de ce terminal n'apparaît plus lorsque vous
déplacez l'outil Bobine au-dessus de son nœud.
Un segment de fil de liaison correspond à un seul segment horizontal ou
vertical du fil de liaison. Un coude sur un fil de liaison correspond à la
jonction de deux segments. L'endroit auquel deux segments de fil de liaison
ou plus se rejoignent correspond à une jonction. Une branche d'un fil de
liaison contient tous les segments de fil de liaison de jonction vers jonction,
de terminal vers jonction ou de terminal vers terminal si aucune jonction

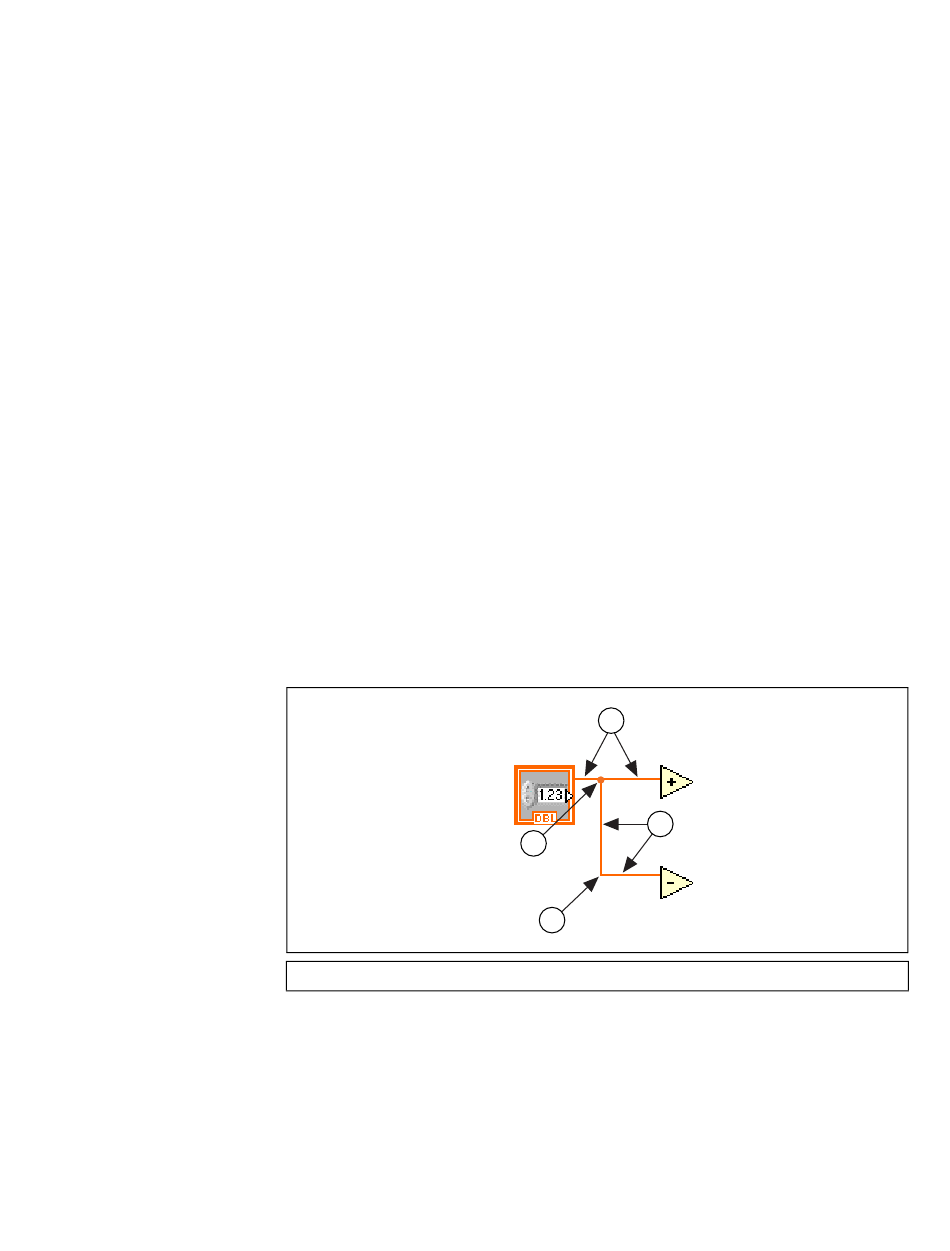

n'existe entre eux. La figure 5-1 présente un segment de fil de liaison,
un coude et une jonction.
1
1
3
2
1 Segments
2 Coude
3 Jonction
Figure 5-1. Segments de fil de liaison, coude et jonction
Pendant que vous câblez un terminal, coudez une fois le fil de liaison à
90 degrés en déplaçant le curseur soit verticalement, soit horizontalement.
Pour couder un fil de liaison dans plusieurs directions, cliquez avec le
© National Instruments Corporation
5-13
Manuel de l'utilisateur LabVIEW
