Terminaux
© National Instruments Corporation
Le VI de la figure 2-2 montre plusieurs objets élémentaires du diagramme,
tels que des terminaux, fonctions et fils de liaison.

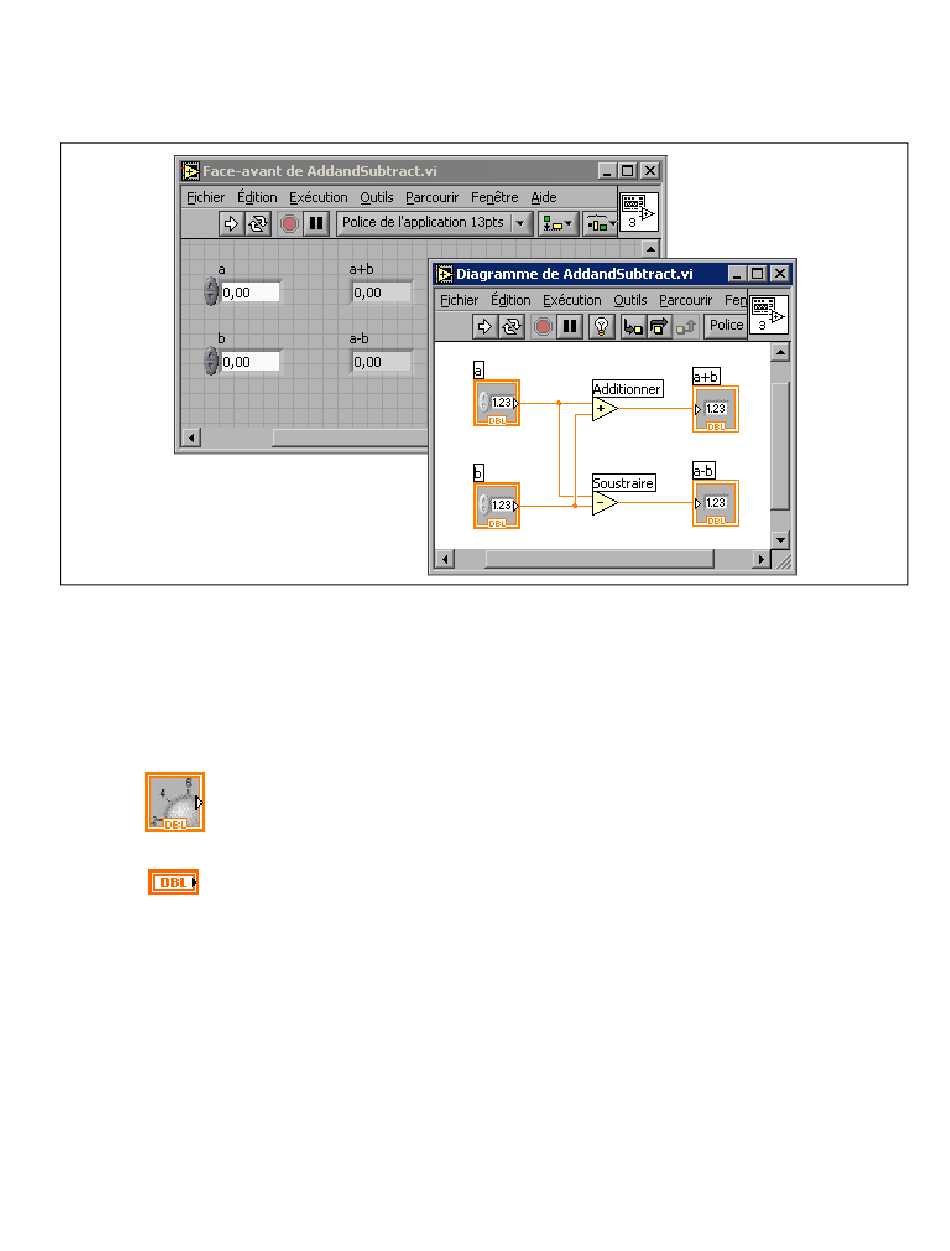

Figure 2-2. Exemple de diagramme et face-avant correspondante
Les terminaux représentent le type de données de la commande ou de
l'indicateur. Vous pouvez configurer des commandes ou des indicateurs de
la face-avant pour qu'ils s'affichent sous forme d'icônes ou de terminaux
de type de données sur le diagramme. Par défaut, les objets de la face-avant
sont représentés par des terminaux d'icônes. Par exemple, un terminal
d'icône de bouton rotatif indiqué sur la gauche représente un bouton rotatif
sur la face-avant. La mention DBL au bas du terminal représente un type
de données numérique à virgule flottante double précision. Un terminal
DBL, comme celui qui est affiché à gauche, représente une commande
ou un indicateur numérique à virgule flottante double précision.
Reportez-vous à la section
commandes
du chapitre 5,
plus amples informations sur les types de données LabVIEW et leurs
représentations graphiques.
Les terminaux correspondent à des ports d'entrée et de sortie qui échangent
des informations entre la face-avant et le diagramme. Les données que vous
entrez dans les commandes de la face-avant (a et b sur la figure 2-2) sont
transmises au diagramme par le biais des terminaux de commande. Les
Chapitre 2
Type de données des indicateurs et des
Construction du
diagramme, pour obtenir de
2-3
Introduction aux instruments virtuels
Manuel de l'utilisateur LabVIEW
