Introduction aux instruments virtuels
Diagramme
Manuel de l'utilisateur LabVIEW
Vous construisez la face-avant avec des commandes et des indicateurs
qui sont respectivement les terminaux d'entrée et terminaux de sortie
interactifs du VI. Les commandes sont des boutons rotatifs, des
boutons-poussoirs, des cadrans et autres commandes d'entrée. Les
indicateurs sont des graphes, des LED et autres types d'affichage. Les
commandes simulent les périphériques d'entrée d'instruments et
fournissent les données au diagramme du VI. Les indicateurs simulent les
périphériques de sortie d'instruments et affichent les données que le
diagramme acquiert ou génère. Reportez-vous au chapitre 4,
de la
face-avant, pour de plus amples informations sur la face-avant.
Après avoir construit la face-avant, vous devez ajouter le code en utilisant
les représentations graphiques des fonctions pour commander les objets de
la face-avant. Le diagramme contient ce code source graphique. Les objets
de la face-avant apparaissent comme des terminaux sur le diagramme.
Reportez-vous au chapitre 5,
plus amples informations sur le diagramme.

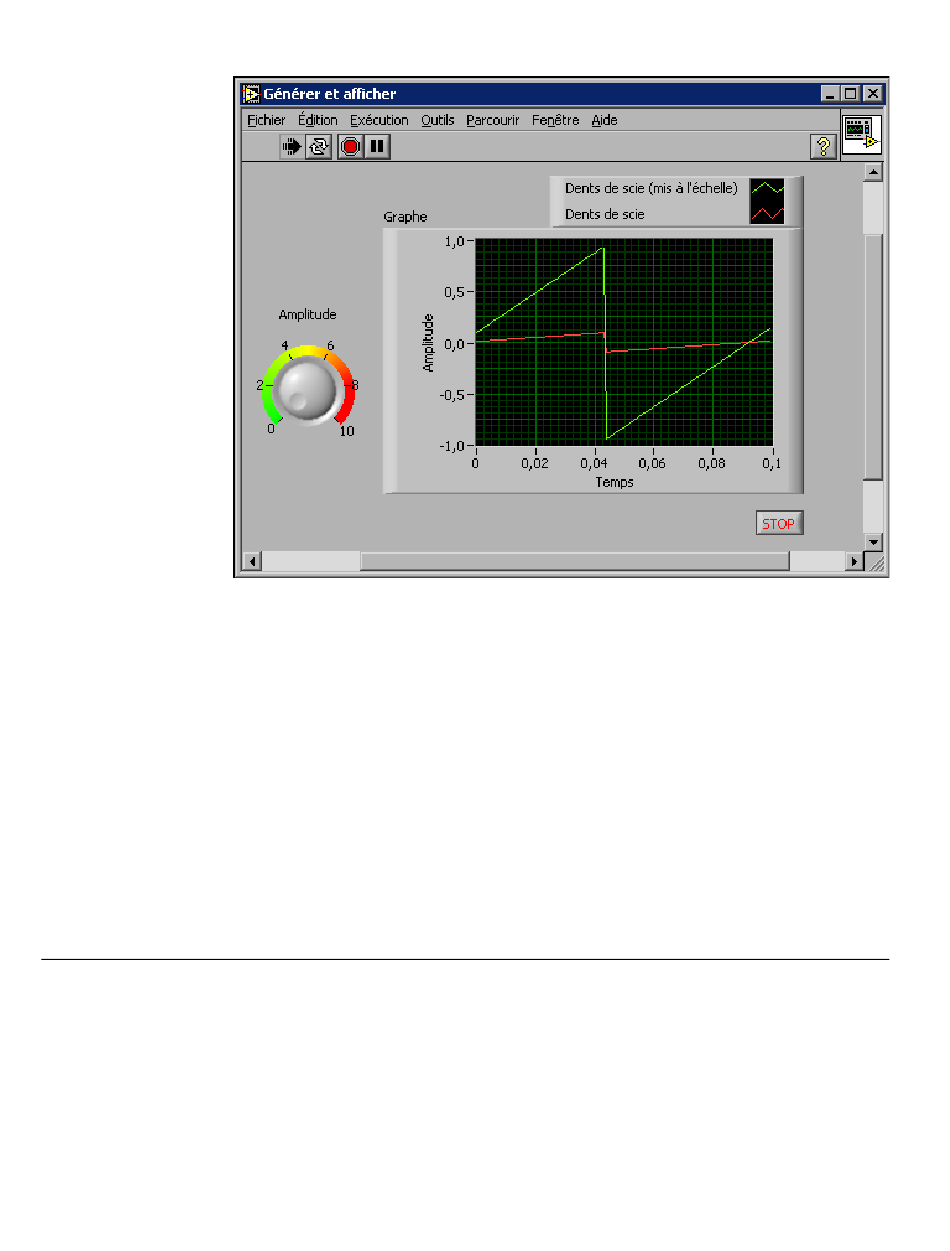

Figure 2-1. Exemple de face-avant
