Chapitre 12
Graphes et graphes déroulants
11
10
9
1 Légende de la courbe
2 Curseur (graphe
uniquement)
3 Grille
Manuel de l'utilisateur LabVIEW
8
4 Mini-grille
5 Palette du graphe
6 Commande de
déplacement du curseur
Vous ajoutez la plupart des éléments listés dans la légende ci-dessus en
cliquant avec le bouton droit sur le graphe, en sélectionnant Éléments
visibles dans le menu local, puis l'élément approprié.
Curseurs de graphe
Les curseurs sur des graphes vous permettent de lire la valeur exacte d'un
point sur une courbe. La valeur du curseur s'affiche dans la légende du
curseur. Ajoutez un curseur à un graphe en cliquant avec le bouton droit sur
le graphe, en sélectionnant Éléments visibles»Légende du curseur dans
le menu local, puis en cliquant n'importe où dans une ligne de la légende
du curseur pour activer un curseur. Utilisez l'outil Flèche pour étendre la
légende du curseur à plusieurs curseurs.
Vous pouvez placer des curseurs et un affichage de curseur sur tous les
graphes et vous pouvez étiqueter le curseur sur la courbe. Vous pouvez
verrouiller un curseur et vous pouvez déplacer plusieurs curseurs à la fois.
Un graphe peut avoir n'importe quel nombre de curseurs.
1
2
3
4
7
7 Légende du curseur
8 Légende de l'échelle
9 Échelle X

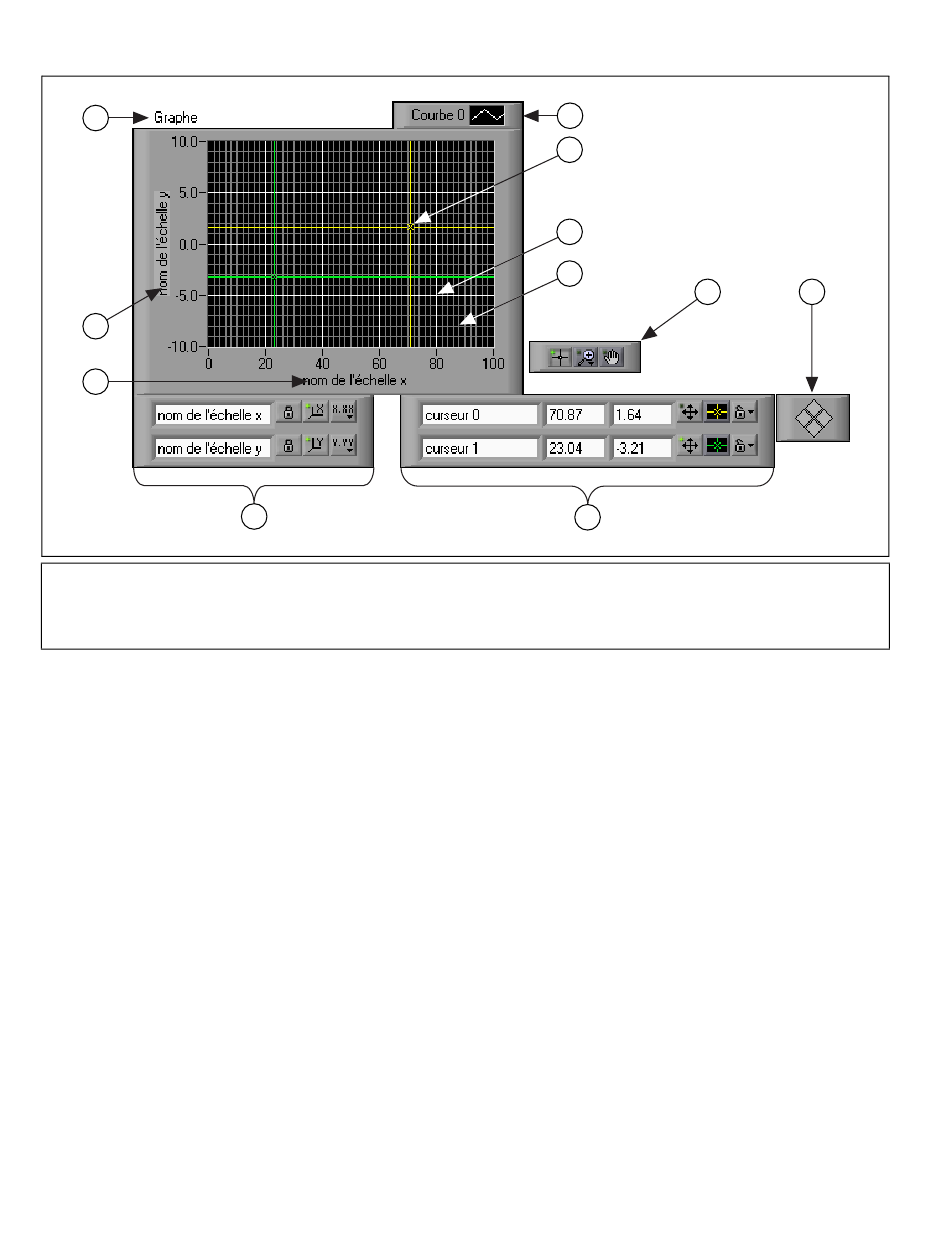

Figure 12-1. Éléments d'un graphe
12-4
5
6
10 Échelle Y
11 Étiquettes
ni.com
