Chapitre 12
Graphes et graphes déroulants
Manuel de l'utilisateur LabVIEW

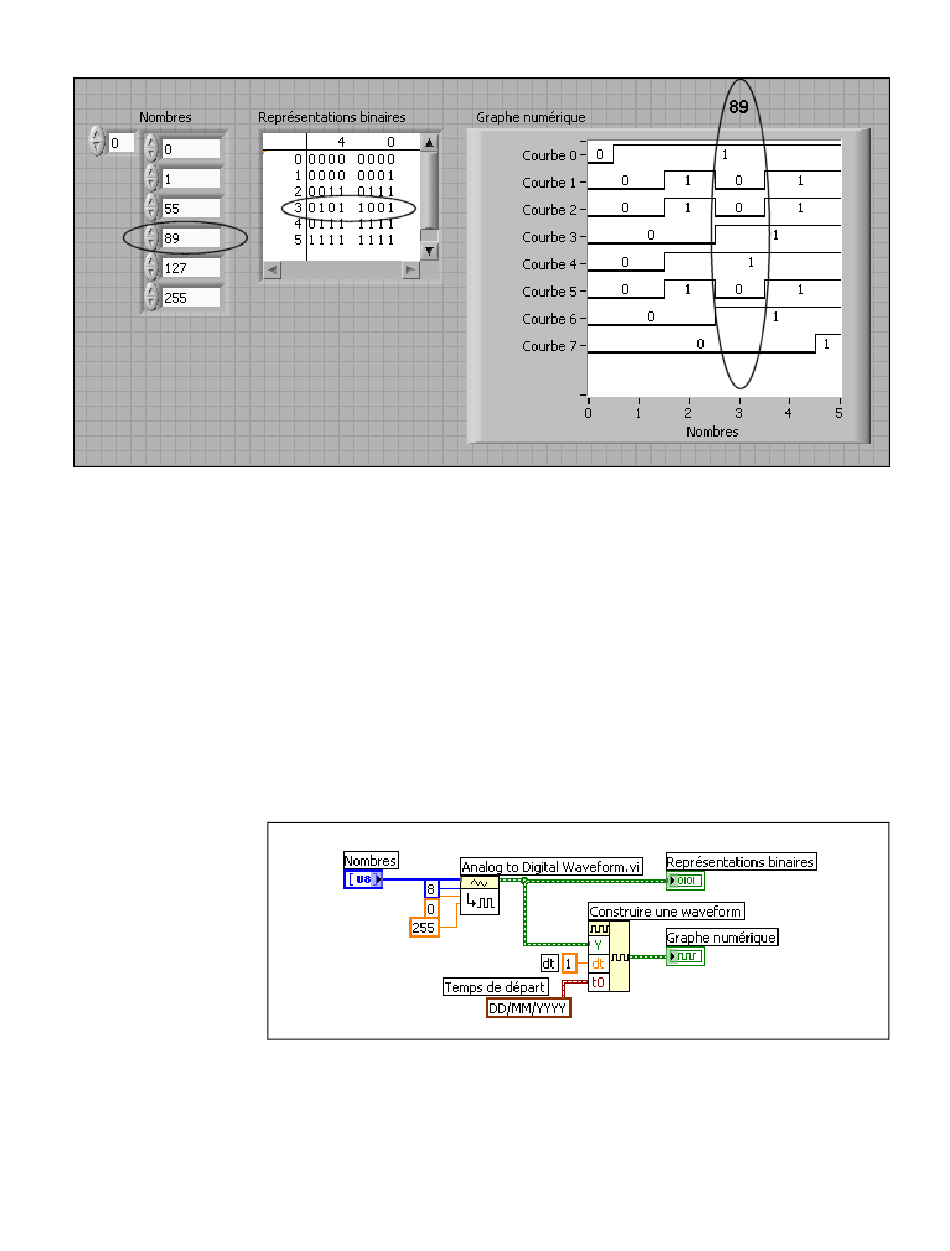

Figure 12-7. Représentation graphique d'entiers sous forme numérique
La commande numérique Représentations binaires affiche les
représentations binaires des nombres. Chaque colonne du tableau
représente un bit. Par exemple, le nombre 89 nécessite 7 bits de mémoire
(le
dans la colonne 7 indique un bit inutilisé). Point 3 sur le graphe
0
numérique trace les 7 bits nécessaires à la représentation du nombre 89 et
la valeur zéro pour représenter le huitième bit inutilisé sur la courbe 7.
Le VI de la figure 12-8 convertit un tableau de nombres en données
numériques et utilise la fonction Construire une waveform pour assembler
l'heure de début, le delta t et les nombres entrés dans une commande de
données numériques, et pour afficher les données numériques.
Figure 12-8. Conversion d'un tableau de nombres en données numériques
Reportez-vous aux sections
Commande de données numériques
face-avant, pour obtenir de plus amples informations sur la commande de
12-18
Commande de waveform numérique
du chapitre 4,
et
Construction de la
ni.com
