Chapitre 12
Graphes et graphes déroulants
Manuel de l'utilisateur LabVIEW
•
Graphe déroulant : affiche des données en cours d'exécution défilant
en continu de gauche à droite dans le graphe déroulant, en plaçant les
anciennes données sur la gauche et les nouvelles sur la droite. Un
graphe déroulant est semblable à un enregistreur papier de graphe
déroulant.
•
Oscillographe : présente un élément de donnée, comme une impulsion
ou une onde, défilant dans le graphe déroulant de gauche à droite. Le
graphe déroulant représente chaque nouvelle valeur à droite de la
valeur précédente. Lorsque la courbe atteint le bord droit de la zone de
tracé, LabVIEW efface le tracé et recommence à tracer à partir du bord
gauche. L'affichage du tracé d'un graphe oscillographe est semblable
à la manière dont un oscilloscope effectue un tracé.
•
Graphe à balayage : fonctionne comme un oscillographe, à
l'exception près que le graphe à balayage présente les anciennes
données sur la droite et les nouvelles données sur la gauche, séparées
par une ligne verticale. LabVIEW n'efface pas le tracé dans un graphe
à balayage quand le tracé atteint le bord droit de la zone de tracé. Un
graphe à balayage est similaire à un affichage d'électrocardiogramme.
Courbes superposées comparées aux courbes
empilées
Vous pouvez afficher plusieurs courbes sur un graphe déroulant en utilisant
une échelle verticale unique (courbes "superposées") ou en utilisant
plusieurs échelles verticales (courbes "empilées"). La figure 12-2 présente
des exemples de courbes superposées et empilées.

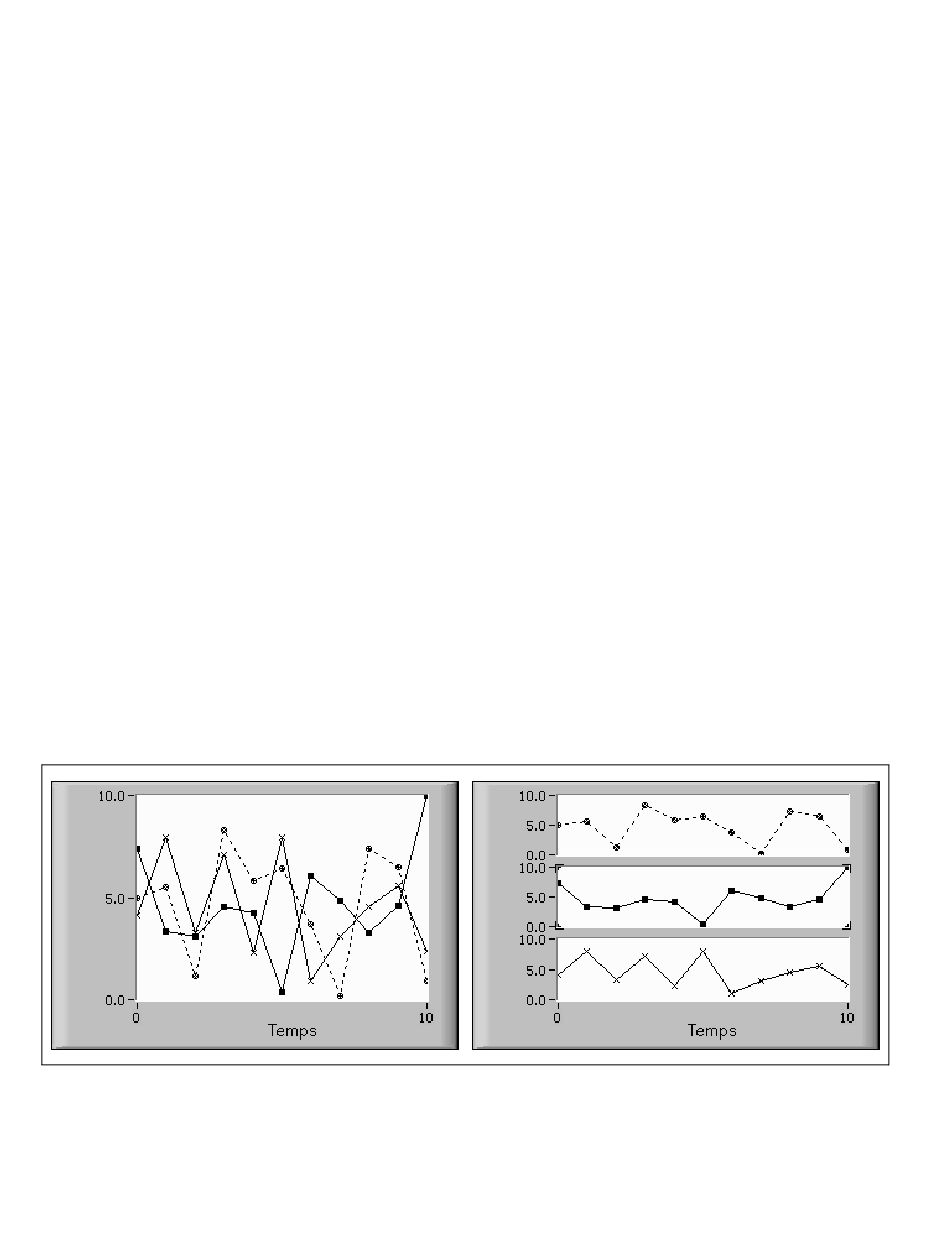

Figure 12-2. Graphes déroulants avec des courbes superposées et empilées
12-8
ni.com
