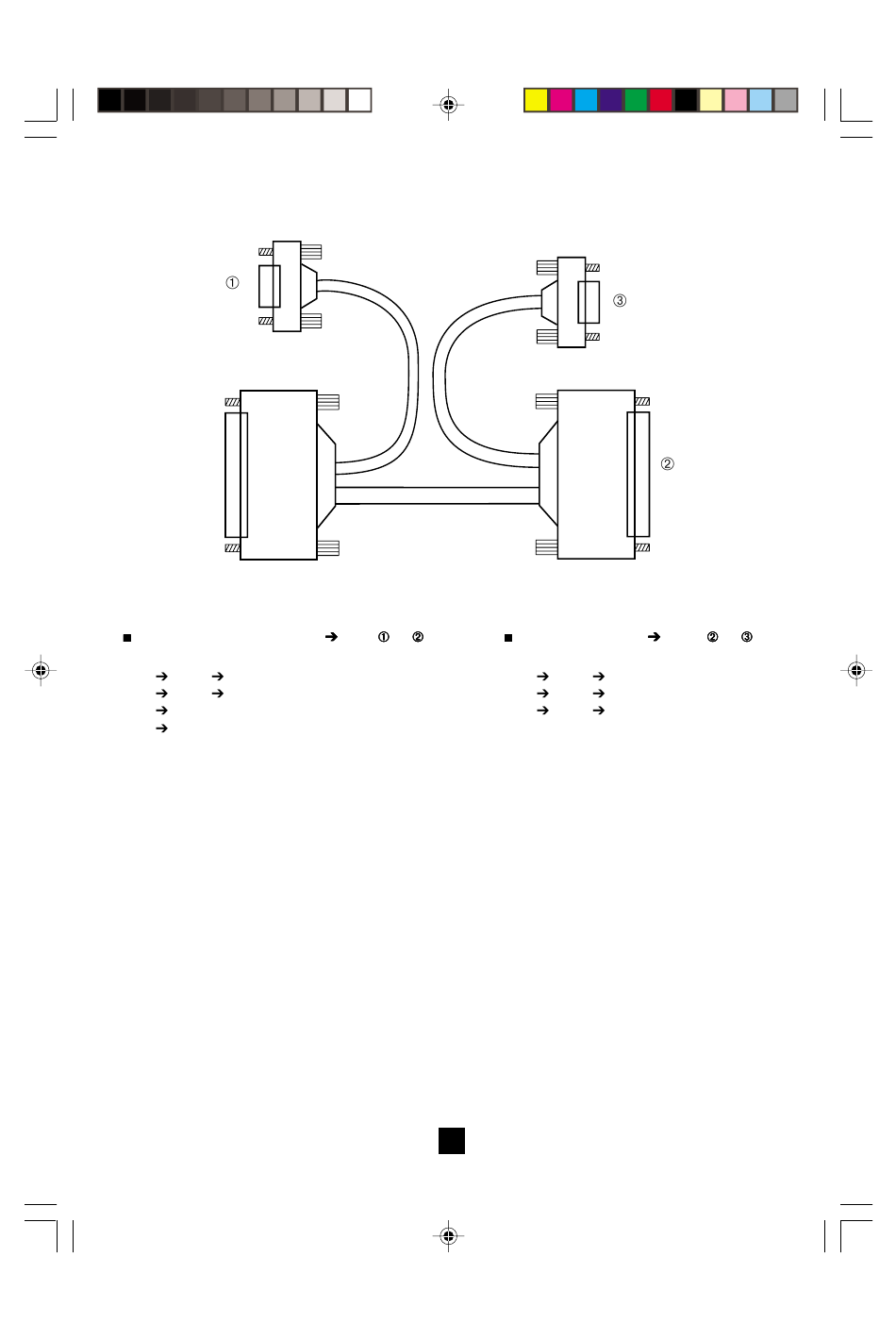

Connexion à un PC ou à une imprimante série parallèle
Connecteur 9 broches femelle
vers C.A 6115N
Connecteur 25 broches
Liaisons nécessaires DB9
(câble null - modem standard) :
2
2
6
20
3
3
8
4
4
6
5
7
6.2 Enregistrement / Relecture des valeurs mesurées
L'appareil permet l'enregistrement de 800 groupes de valeurs maximum (ensemble de toutes les valeurs
mesurées par fonction) dans la mémoire interne (fonction MEM).
La mémorisation peut s'effectuer de deux manières différentes :
1. Mémorisation en série : dès l'appui sur MEM après une nouvelle mesure, l'instrument propose
automatiquement l'enregistrement sous le numéro de la première case mémoire libre après la dernière
case occupée. Ce numéro peut être changé manuellement, entre 1 et 999.
Les mesures seront ainsi mémorisées les unes à la suite des autres.
2. Mémorisation par groupes : Pour l'impression de protocoles en format A4 où chaque ligne représente
une case mémoire et les colonnes représentent les fonctions, il est intéressant de regrouper dans la
même case mémoire les mesures faites sous plusieurs fonctions (par exemple différentiels, isolement,
boucle, etc.) de façon à remplir complètement chaque ligne. Il est donc possible d'enregistrer sous le
même numéro les résultats de mesures faites sous des fonctions différentes : une mesure d'isolement,
une mesure de différentiel, une mesure de terre...
Dans tous les cas, la gestion interne de la mémoire est fait à partir :
1. du numéro d'enregistrement,
2. de la fonction de mesure / position du commutateur.
Connecteur 9 broches femelle vers PC
→ → → → →
B25 (
)
42
Connecteur 25 broches
femelle vers le PC ou
adaptateur série-parallèle
Conversion DB25
DB9 (
2
3
5
5
3
2
6
4
4
6
8
7
→ → → → →
) :
