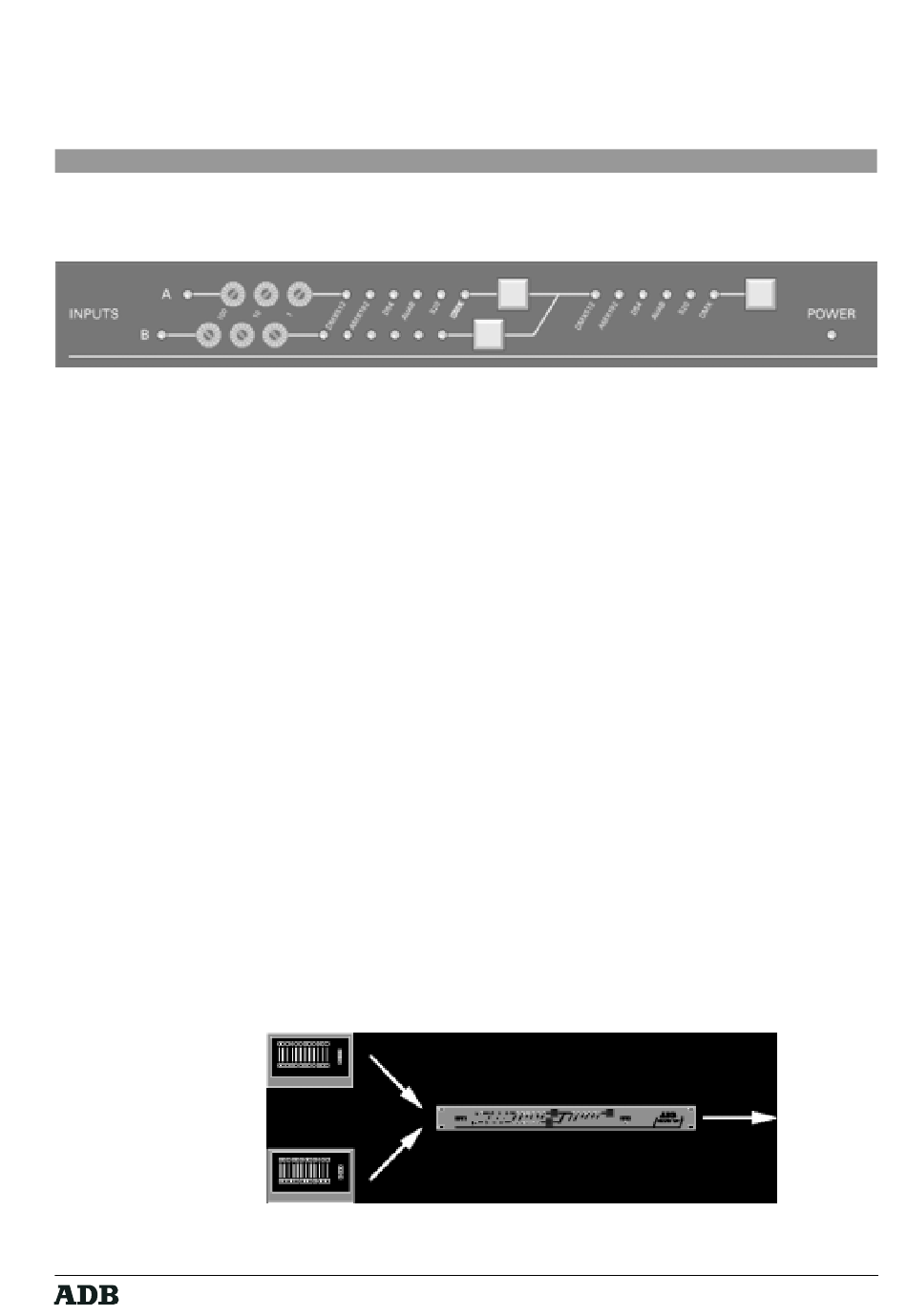

Schaltfunktionen auf dem Frontpaneel
Lighting Technologies
Auswahl des Eingabeprotokolls
Welches Eingabeprotokoll die beiden Eingänge jeweils verwenden, wird durch die
beiden LED-Reihen links auf dem Frontpaneel angezeigt. Die sechs
Protokolloptionen lassen sich nacheinander durch entsprechendes mehrmaliges
Drücken der Taste rechts der LEDs anwählen. Wenn sie die Taste ein siebtes Mal
drücken, schalten sich alle LEDs aus. Dadurch wird auch der betreffende Eingang
abgeschaltet.
Eingangsoffsetadresse
Die Eingangsoffsetadresse bestimmt die Nummer des Ausgabekreises, ab dem die
Eingangswerte wirksam werden. Wenn der Adressenschalter auf 001 steht,
beginnen die Eingangswerte mit dem ersten Ausgabekreis. Die maximale
Eingangsoffsetadresse hängt vom jeweils gewählten Ausgabeprotokoll ab, siehe
Tabelle:
Protokoll
Maximale Eingangsoffsetadresse
DMX512
512
AMX192
192
D54
384
AVAB
256
S20
480
Die Stellungen der beiden Offsetadressenschalter bestimmen, wie die beiden
Eingangsdatenströme für die Ausgabe verbunden werden. Sind die Adressen so
festgelegt, daß die Eingangsdaten überlappen, ergibt sich die Ausgabe durch
Vorrang des jeweils höheren Wertes. Wenn die beiden Datenströme nicht
überlappen, werden sie für die Ausgabe kombiniert.
Beispiel für gemischte Eingabewerte
DMX 512 Ausgang
512 Kreise
DMX 512 Ausgang
512 Kreise
MULTIPRO - MK2
Eingang A
Offset = 001
Eingang B
Offset = 001
Ausgang gemäß
Prizip "Höchster
Wert hat Vorrang
(HTP)"
Page
23
Rev. : 002
