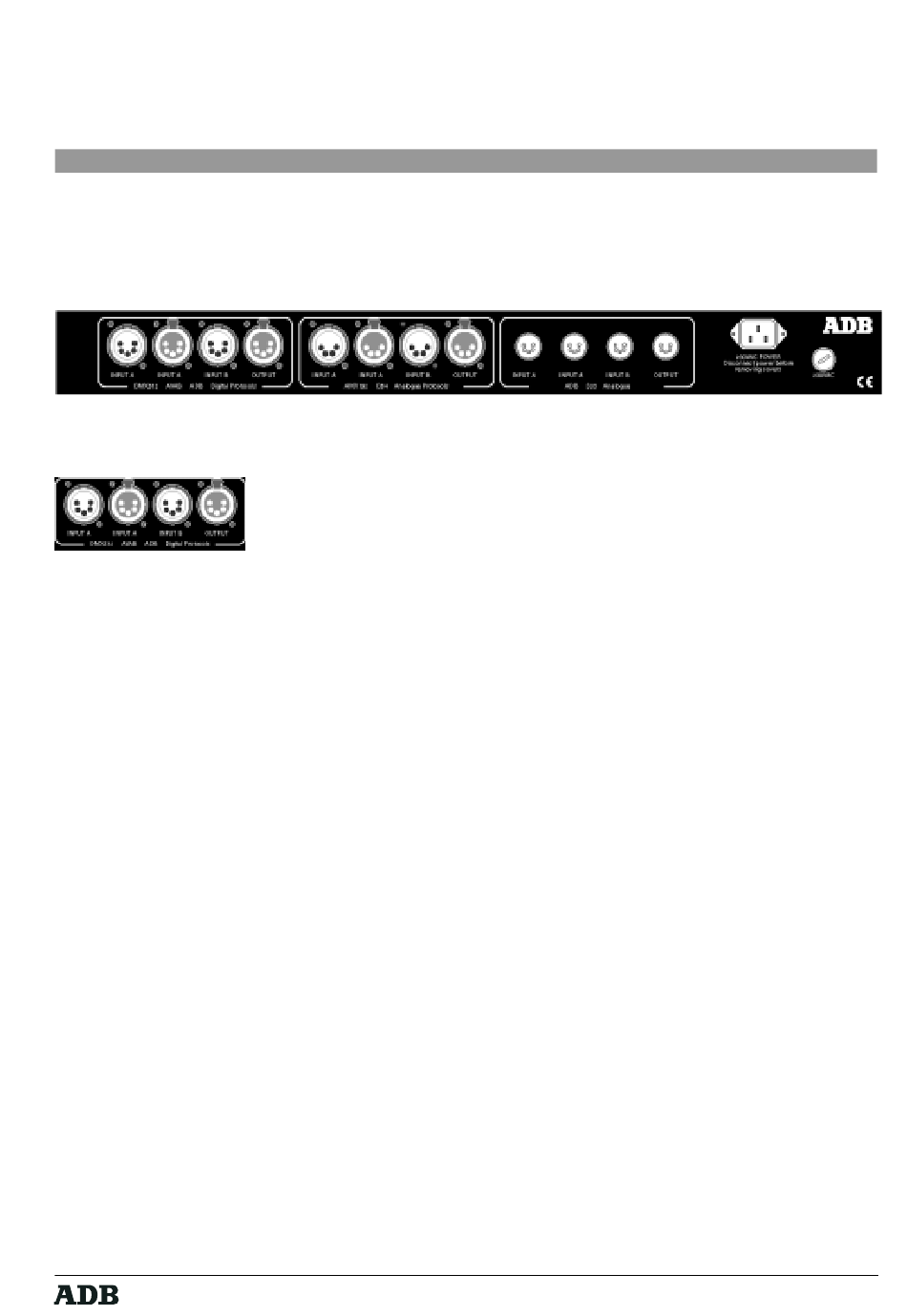

Aansluitingen op het achterpaneel

Dit zijn de Multipro signaalaansluitingen: (vanaf de uiterst linker connector op het
achterpaneel)
DMX512 en Avab ingang A
Pen 1 Geïsoleerde OVDC (verbinden met kabelafscherming)
Pen 2 Geïsoleerde gegevens complement
Pen 3 Geïsoleerde gegevens waar
Pen 4 Niet aangesloten
Pen 5 Niet aangesloten
DMX512 en Avab "loop through" ingang (passieve verbinding met
ingang)
Pen 1 Geïsoleerde OVDC (verbinden met kabelafscherming)
Pen 2 Geïsoleerde gegevens complement
Pen 3 Geïsoleerde gegevens waar
Pen 4 Niet aangesloten
Pen 5 Niet aangesloten
DMX512 en Avab ingang B
Pen 1 Geïsoleerde OVDC (verbinden met kabelafscherming)
Pen 2 Geïsoleerde gegevens complement
Pen 3 Geïsoleerde gegevens waar
Pen 4 Niet aangesloten
Pen 5 Niet aangesloten
DMX512 en Avab "loop through" ingang B (passieve verbinding
met ingang)
Pen 1 Geïsoleerde OVDC (verbinden met kabelafscherming)
Pen 2 Geïsoleerde gegevens complement
Pen 3 Geïsoleerde gegevens waar
Pen 4 Niet aangesloten
Pen 5 Niet aangesloten
DMX512 en Avab uitgang
Pen 1 Interne OVDC (verbinden met kabelafscherming)
Pen 2 Gegevens complement
Pen 3 Gegevens waar
Pen 4 Niet aangesloten
Pen 5 Niet aangesloten
