Bedieningselementen op het frontpaneel
Lighting Technologies
Ingangsprotocol kiezen
Het protocol dat door de twee ingangen worden gebruikt, is aan de linker kant van
het frontpaneel aangegeven met twee rijen LED's.
De zes mogelijke opties worden doorlopen door herhaaldelijk op de drukknop rechts
van de LED's te drukken. Als u de zevende keer op de knop drukt, worden alle LED's
uitgeschakeld. Met deze optie wordt de relevante ingang uitgeschakeld.
Ingangsadres
Het ingangsadres bepaalt het uitgangskanaalnummer waarop de ingangsgegevens
beginnen.
Als deze functie ingesteld is op "001", beginnen de ingangsgegevens op het eerste
uitgangskanaal. Het maximale ingangsadres is afhankelijk van het geselecteerde
uitgangsprotocol:
Protocol Maximaal ingangsadres
DMX512 512
AMX192 192
D54 384
AVAB 256
S20 480
De instellingen van de twee ingangsadresschakelaars bepalen hoe de twee ingangen
worden samengevoegd naar de uitgang. Als de adressen zo zijn ingesteld dat de
twee ingangen elkaar overlappen, wordt de uitgang gevormd door een
samenvoeging waarbij de hoogste voorrang heeft.
Als de ingangen elkaar niet overlappen, worden de twee ingangen aaneengekoppeld
voor de uitgang.

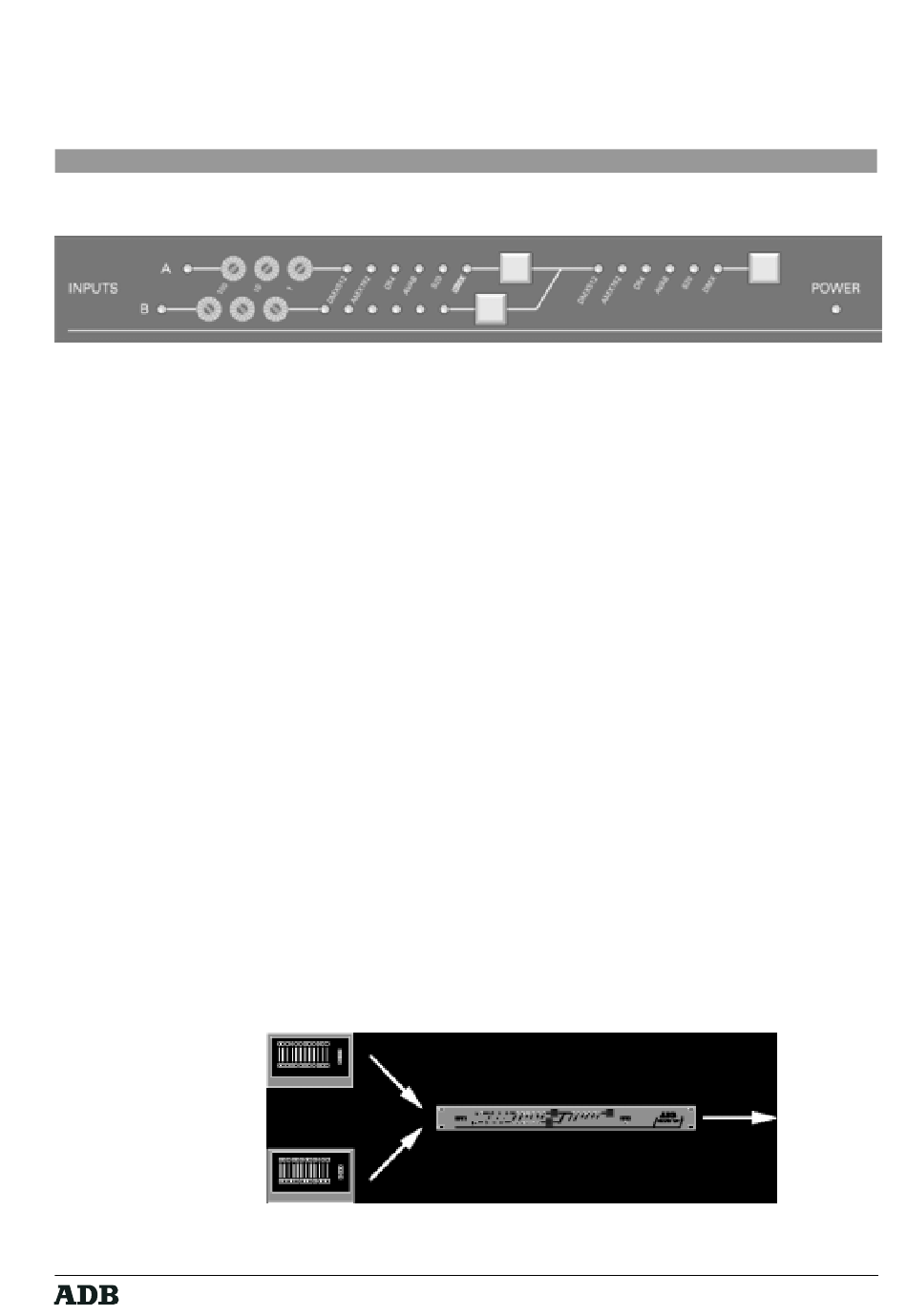

Voorbeeld van HTP samengevoegde ingangen
DMX 512 ingang
512 kringen
DMX 512 ingang
512 kringen
MULTIPRO - MK2
ingang A
Offset = 001
ingang B
Offset = 001
Uitgang is HTP
Merge van de
twee ingnagen
