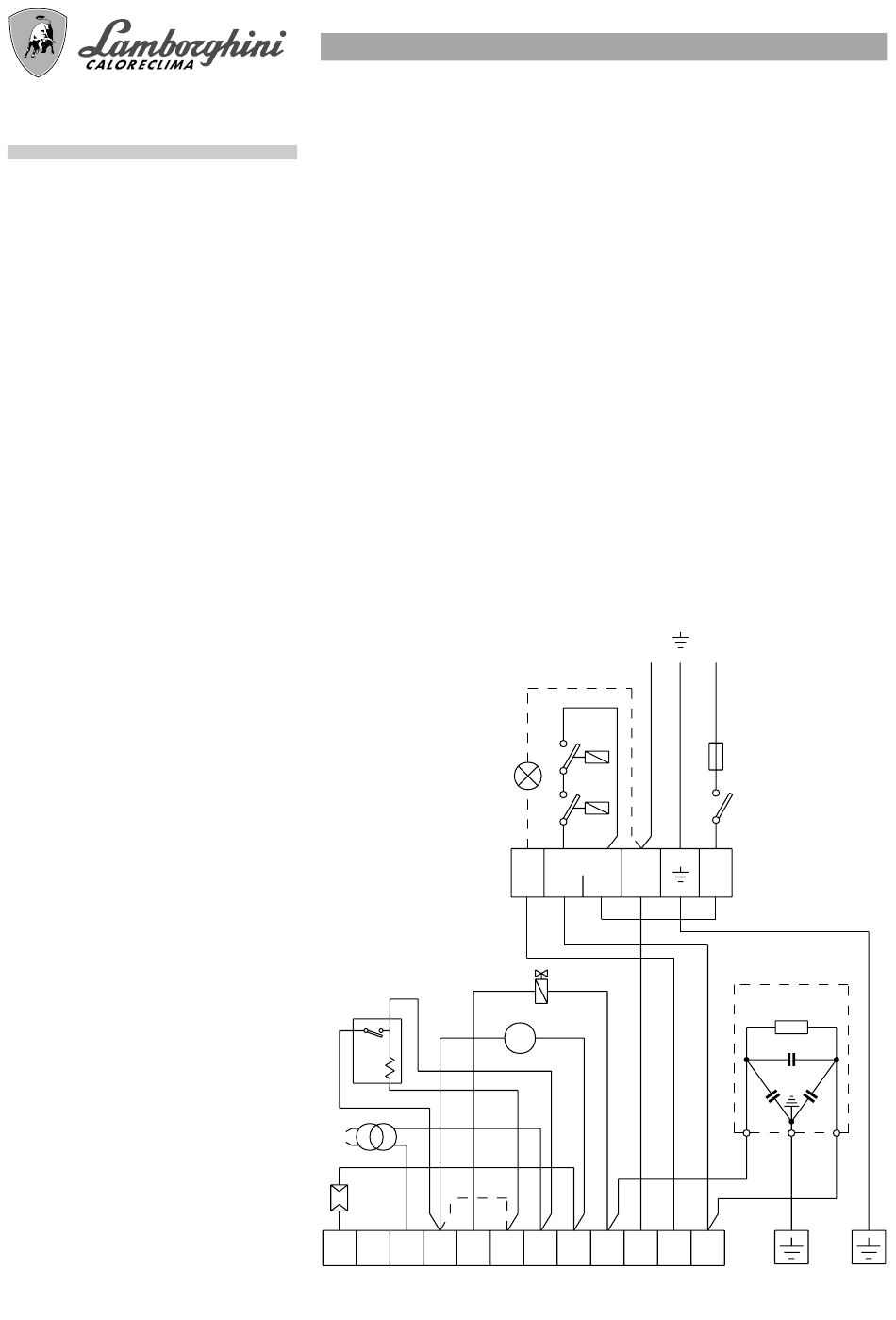

ELEKTRISCHE ANSCHLÜSSE
Die folgenden elektrischen Anschlüsse werden vom installateur vorgenommen:
- Stromversorgungsleitung
- Thermostatleitung
- eventuelle Blockierungslampe
ACHTUNG:
- Den Nulleiter nicht mit der Phase vertauschen
- Für eine gute Erdung sorgen
- Die Brücke 3-8 am Klemmenbrett LOA/LMO besteht nur bei den Modellen ohne Vorwärmer
- Die Brücke 4-6 am Klemmenbrett TF besteht nur bei den Modellen ohne Vorwärmer
ERLÄUTERUNG
F SCHMELZSICHERUNG
FA ENTSTÖRKONDENSATOR
FR LICHTWIDERSTAND
IG HAUPTSCHALTER
LS SICHERHEITSLAMPE
MA FEUERUNGSAUTOMAT-KLEMMENBRETT
MB BRENNERMOTOR
MC ANSCHLUß-KLEMMENBRETT
PR VORWÄRMER
TC KESSEL-/RAUMTHERMOSTAT
TR ZÜNDTRANSFORMATOR
TS SICHERHEITSTHERMOSTAT
VE ELEKTROMAGNETISCHES VENTIL
PR
Tm
R
TR
FR
1 2 3 4 5 6 7 7 7
MA
LINEA V230/50Hz
TS
LS
TC
Lamp
S T A T
8 1
VE
MB
SATRONIC TF 974
N L
F
IG
MC
N L
FA
7 8 9
