3.9
Utilisation de la Power PG avec un automate program-
mable SIMATIC S5
Couplage point à point
Ce paragraphe décrit comment établir une liaison point à point entre la Power PG
et un automate programmable S5.
Vous procédez à un couplage point à point en reliant la Power PG à un automate
programmable via une liaison TTY.
Attention
L'interface ne comporte pas de séparation galvanique.
Le logiciel de programmation STEP 5 SIMATIC et le câble de liaison pour la con-
nexion à l'automate S5 ne figurent pas dans toutes les variantes de livraison.
Couplage entre la Power PG et un automate programmable S5
La connexion à un automate programmable SIMATIC S5 s'effectue via l'interface
COM1 / TTY. Le câble de liaison à connecter aux CPU SIMATIC S5 n'est pas
contenu dans toutes les variantes de livraison (référence 6ES5734-2BD20).

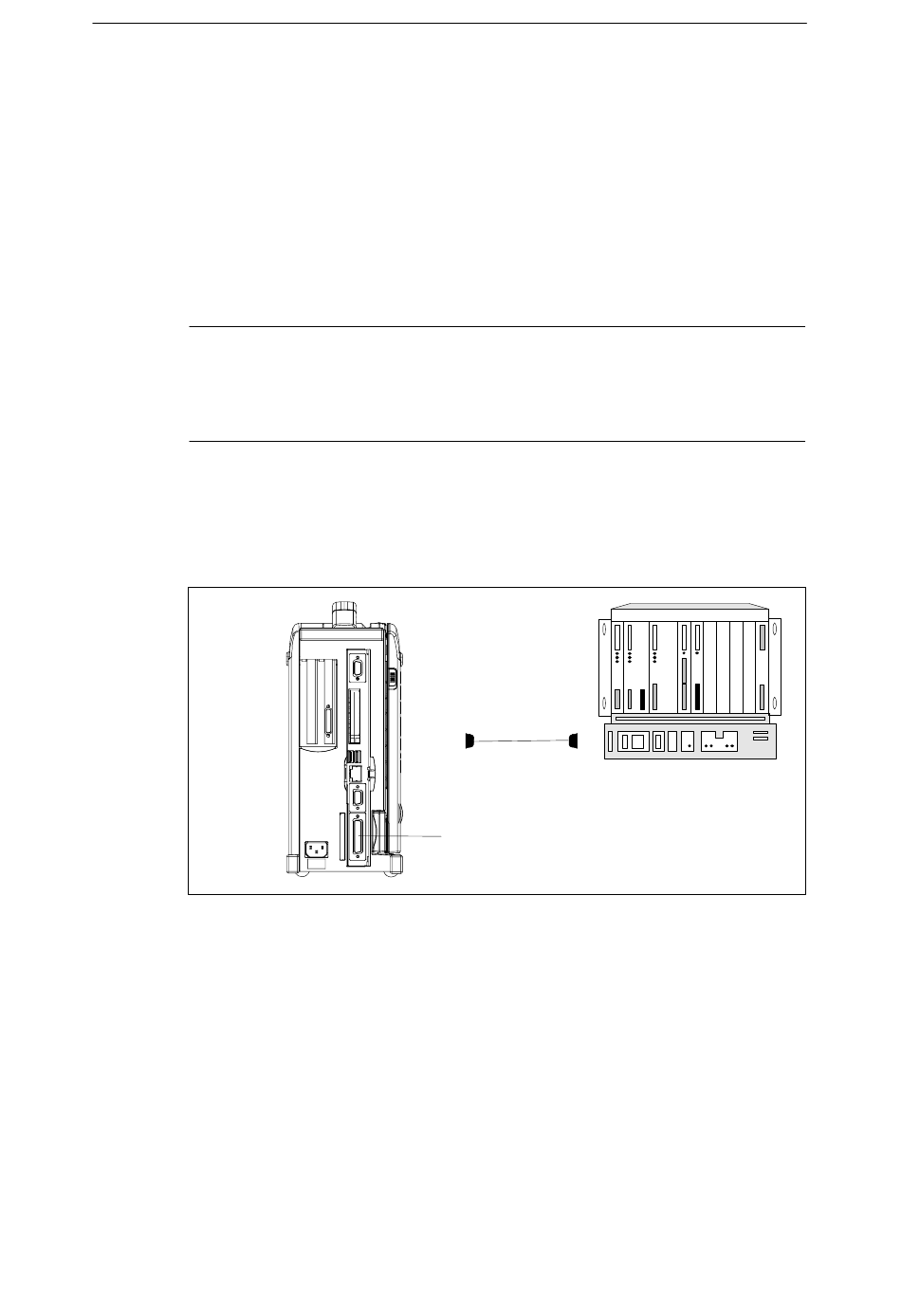

Figure 3-10
Pour effectuer la connexion à un automate programmable SIMATIC S5, procédez
de la manière suivante :
1. Mettez votre console hors tension.
2. Ouvrez le volet de protection recouvrant les interfaces sur le côté gauche de la
console.
3. Enfichez le câble de liaison dans l'interface COM1 / V.24-Modem / AP.
4. Vissez le connecteur à fond.
5. Enfichez le câble de liaison dans l'interface correspondante de la CPU de votre
automate programmable.
SIMATIC Power PG Manuel
A5E00097463-02
Mise en place et fonctionnement de la Power PG
Câble de liaison SIMATIC S5
COM 1
(prise femelle)
Couplage avec un autornate programmable S5
3-17
