Tuyaux À Vapeur - GeneralAire Elite Steam Manuel D'utilisation

3.4.2 Distribution en Conduit (Kit additionnel requis)
Si une buse de distribution de la vapeur doit être utilisée, sélectionner un endroit accessible du conduit, laissant un conduit droit
(pas de coude ni d'obstacle) d'au moins 36" après l'endroit où la buse est installée et les espacements peuvent être maintenus
conformément aux schémas suivants. Voir Fig.3.j pour monter la buse vapeur, couper ou percer un trou de 2-1/2" dans le conduit.
Appliquer du mastic sur la plaque de montage de la buse. Fixer la buse au conduit à l'aide de 4 vis à tôle #10 (fournies). La buse
doit être horizontale ou verticale avec la sortie du condensat en bas.
ATTENTION: Laisser 1 M ( 3 pieds ) de conduit droit en aval des tuyaux et buses de distribution pour l'absorption de la vapeur.
Toujours laisser 0.6M (2 pieds) de conduit droit en amont des tuyaux de distribution pour l'évaporation de la vapeur. Une circulation
d'air turbulente pourrait nécessiter des longueurs supplémentaires.
Pour installer les tuyaux de distribution:
1. Faire un trou rond du côté du conduit pour aligner le tuyau à vapeur et le retour de condensat.
2. Appliquer un joint silicone sur la plaque de montage et insérer le tuyau dans le trou et fixer à l'aide
de vis à tôle. Voir Fig. 3.k
3. Connecter les buses vapeur et le condensat à l'aide des colliers fournis.
(Notes: les équerres de soutien ne sont fournies que pour des distributeurs de 36" ou plus.)
3.4.3 Raccordement Retour de Condensat
Le tuyau de retour du condensat depuis la buse, etc. doit être coincé. Enrouler le tuyau dans une
boucle vertical et le fixer en-dessous de la buse, etc. Cette fixation empêche que la vapeur ne soit
relâchée dans le caisson. Le bout du tuyau peut passer à travers le trou en haut de l'humidificateur
et être inséré dans le trou situé en haut de la coupe de remplissage.Le trou peut être élargi pour
s'adapter. Voir Fig.3.l.
3.4.4 Tuyaux à Vapeur
MISE EN GARDE IMPORTANTE: QUATRE-VINGT DIX POURCENT (90%) DES PROBLÈMES DE FONCTIONNEMENT
PROVIENNENT D'UNE MAUVAISE TUYAUTERIE À VAPEUR DE L'UNITÉ D'HUMIDIFICATION AUX TUYAUX DE
DISTRIBUTION EN CONDUIT.
Pour éviter ces problèmes, rappelez-vous d'une chose simple lors de l'utilisation du tuyau à vapeur : la vapeur circule naturellement
en montant, et le condensat naturellement en descendant. Utiliser un tuyau ou une tuyauterie à vapeur pour éviter que des pliures,
des angles ou des zones basses ne rassemble ou ne restreigne le flux de vapeur vers le tuyau de distribution, ou le flux de
condensat vers l'humidificateur. Installer un support pour éviter les courbes du tuyau.
Les schémas suivants indiquent quelques lignes directrices. En cas de situation incertaine, contacter l'usine pour des instructions.
Elite Steam +030222075 Rev. 4.0 – 2 Mar. 2015

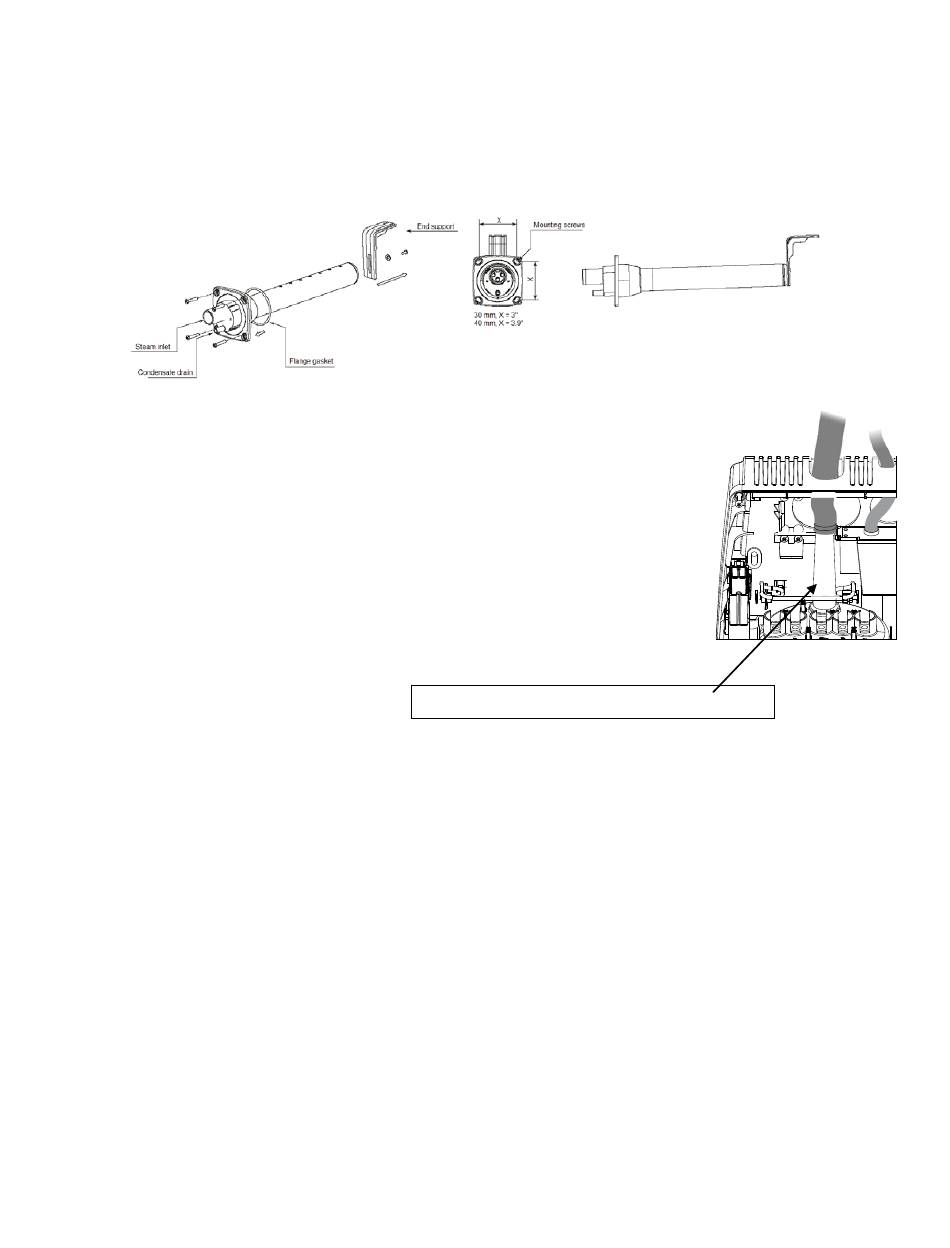

Tuyau de distribution en acier inoxydable en option :
25-12 RACCORD DE TUYAU DU BALLON À VAPEUR
8
Fig. 3.j
Fig. 3.l
