6 Raccordement électrique
Procédure :
1. Assurez-vous que le disjoncteur miniature est coupé et sécurisé contre le réenclenchement.
2. Si un interrupteur-sectionneur DC externe est présent, mettez ce dernier hors tension.

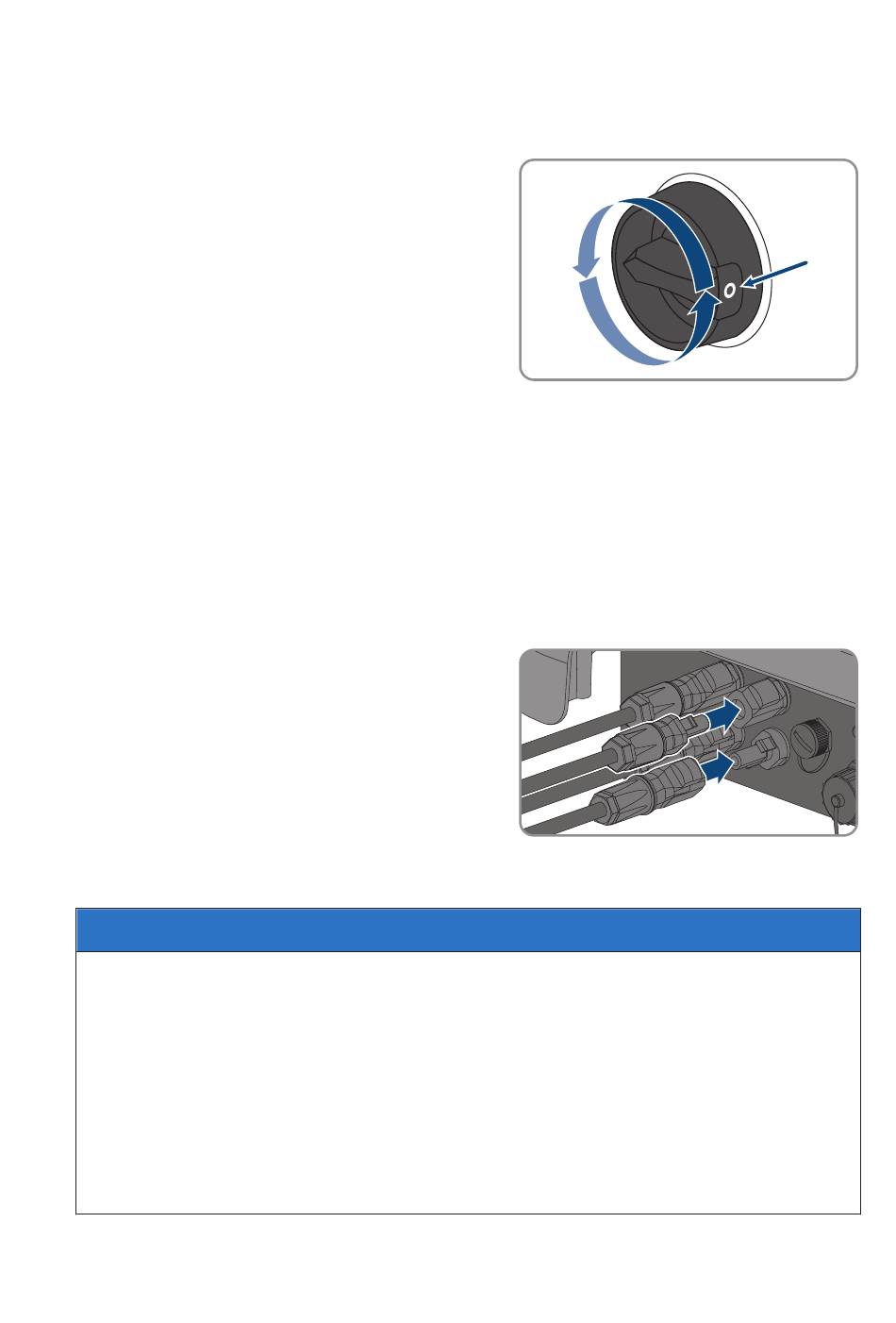

3. Réglez l'interrupteur-sectionneur DC de l'onduleur
sur la position O.
4. Mesurez la tension du générateur photovoltaïque. Assurez-vous que la tension d'entrée
maximale de l'onduleur est respectée et que le générateur photovoltaïque ne présente aucun
défaut à la terre.
5. Vérifiez si les connecteurs DC présentent la bonne polarité.
Si le connecteur DC est équipé d'un câble DC avec la mauvaise polarité, assemblez de
nouveau le connecteur DC. Le câble DC doit toujours présenter la même polarité que le
connecteur DC.
6. Assurez-vous que la tension à vide du générateur photovoltaïque ne dépasse pas la tension
d'entrée maximale de l'onduleur.
7. Raccordez les connecteurs DC assemblés à
l'onduleur.
☑ Les connecteurs DC s'enclenchent de façon audible.
8. Assurez-vous que tous les connecteurs DC sont bien enfichés.
9.
Endommagement du produit par pénétration de sable, de poussière et
d'humidité dans le cas d'entrées DC non fermées
L'étanchéité du produit est garantie uniquement lorsque toutes les entrées DC non utilisées
sont fermées à l'aide de connecteurs DC et de bouchons d'étanchéité. La pénétration de
sable, de poussière et d'humidité dans le produit peut endommager celui-ci ou altérer son
fonctionnement.
• Bouchez toutes les entrées DC non utilisées à l'aide de connecteurs DC et de
bouchons d'étanchéité, comme décrit ci-après. Durant cette opération, les bouchons
d'étanchéité ne doivent pas être insérés directement dans les entrées DC de l'onduleur.
10. Appuyez sur l'étrier de serrage des connecteurs DC non utilisés et amenez l'écrou-raccord sur
le filetage.
42
STP8-10-3AV-40-BE-fr-12
PRUDENCE
SMA Solar Technology AG
+
+
