6.6
Raccordement DC
6.6.1
Conditions préalables au raccordement DC
Possibilités de raccordement :
L'onduleur dispose de deux entrées DC. Deux strings peuvent être raccordés à l'entrée DC A et un
string à l'entrée DC B en mode de fonctionnement normal.
Vous avez la possibilité d'utiliser en parallèle les entrées DC A et B et ainsi de raccorder plusieurs
strings à l'onduleur.
A
+
−

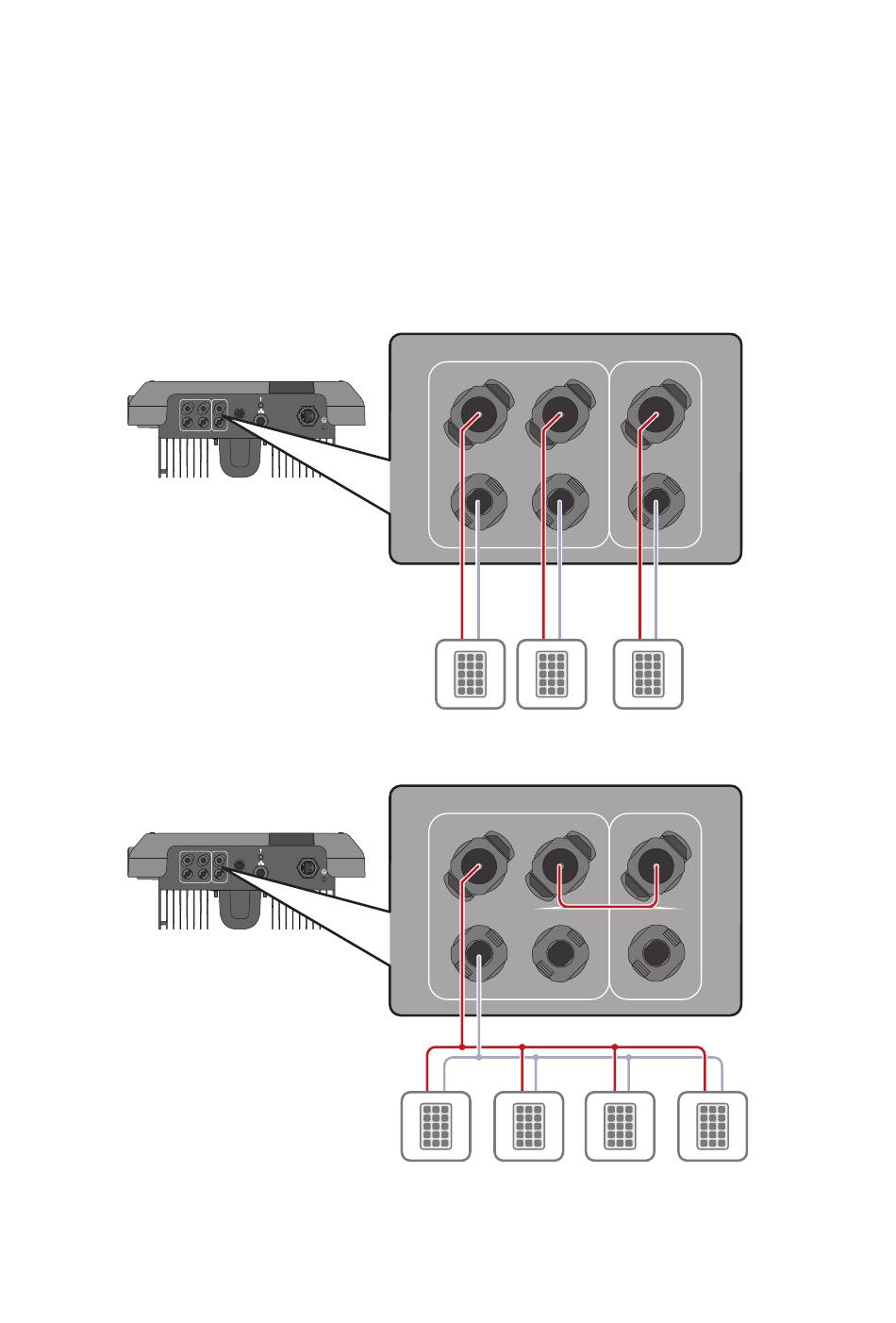

Figure 9 : Vue d'ensemble du raccordement en fonctionnement normal
A
+
−
Figure 10 : Vue d'ensemble du raccordement en montage en parallèle des entrées DC A et B
Instructions d'emploi
B
AC
RS485
+
−
B
AC
RS485
+
−
A
+
−
_
_
+
+
A
+
−
_
_
+
+
STP8-10-3AV-40-BE-fr-12
6 Raccordement électrique
B
+
−
_
+
B
+
−
_
_
+
+
