Raccordement électrique
6.1
Aperçu de la zone de raccordement

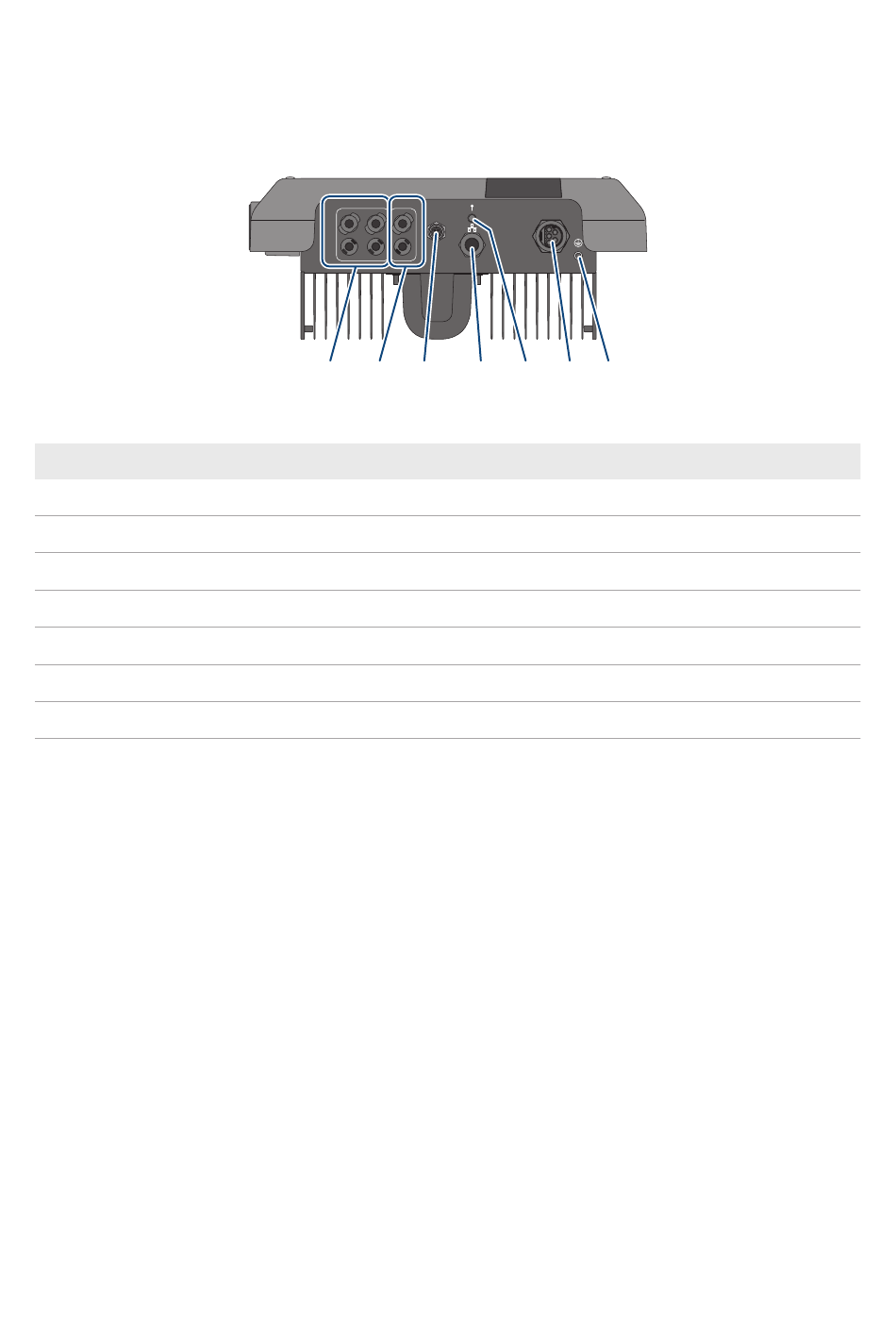

Figure 8 : Zones de raccordement situées sur la partie inférieure de l'onduleur
Position
A
B
C
D
E
F
G
6.2
Raccordement AC
6.2.1
Conditions préalables au raccordement AC
Exigences en matière de câbles AC :
☐ Type de conducteur : fil de cuivre
☐ Diamètre extérieur : 8 mm à 21 mm
☐ Section de conducteur : 1,5 mm² à 6 mm²
☐ Longueur de dénudage de l'isolant intérieur : 12 mm
☐ Longueur de dénudage de l'isolant extérieur : 50 mm
☐ Le câble doit être dimensionné conformément aux directives locales et nationales concernant
le dimensionnement des câbles. Ces directives influencent les exigences relatives à la section
minimale de conducteur. Le dimensionnement du câble dépend, entre autres, des facteurs
d'influence suivants : courant nominal AC, type de câble, type de pose, faisceaux de câbles,
température ambiante et pertes maximales au niveau du câble (pour le calcul des pertes au
niveau du câble, voir logiciel de conception « Sunny Design » à partir de la version 2.0 sur
www.SMA-Solar.com).
Instructions d'emploi
A
+
−
A
B
Désignation
2 connecteurs DC positifs et 2 connecteurs DC négatifs, entrée A
1 connecteur DC positif et 1 connecteur DC négatif, entrée B
Prise avec bouchon de protection pour port de communication RS485
Prise réseau avec bouchon de protection
Embase avec bouchon de protection pour l'antenne de réseau local sans fil
Embase pour le raccordement AC
Point de raccordement pour une mise à la terre supplémentaire
B
AC
RS485
+
−
C
D
E
F
6 Raccordement électrique
G
STP8-10-3AV-40-BE-fr-12
