6 Raccordement électrique
Procédure :
1.
Danger de mort par choc électrique
• Mettez l'onduleur hors tension (voir chapitre 9, page 72).

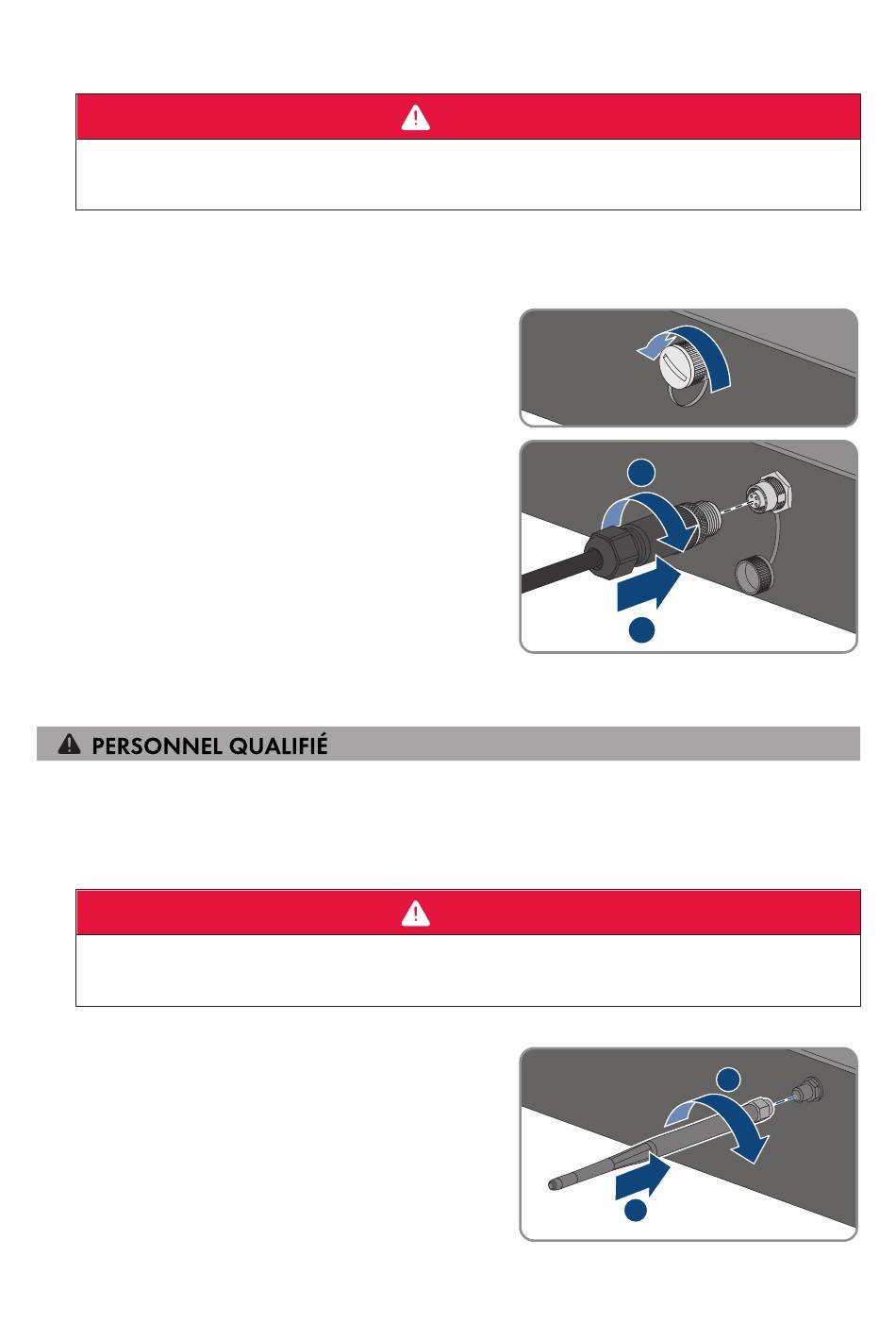

2. Confectionnez le connecteur M12 et connectez le câble RS485 au connecteur (voir le mode
d'emploi du connecteur M12).
3. Assurez-vous que tous les conducteurs sont fermement reliés au connecteur M12.
4. Dévissez le bouchon de protection de la prise du
port de communication RS485.
5. Insérez le connecteur M12 dans la prise du port de
communication RS485 et serrez-le. Orientez le
connecteur de sorte que l'ergot de guidage de la
prise de l'onduleur s'insère dans la rainure de
guidage du connecteur.
6.5
Montage de l'antenne de réseau local sans fil
Condition requise :
☐ L'antenne de réseau local sans fil fournie doit être utilisée.
Procédure :
1.
Danger de mort par choc électrique
• Mettez l'onduleur hors tension (voir chapitre 9, page 72).
2. Retirez le bouchon de protection de l'embase au niveau de l'onduleur
3. Branchez l'antenne de réseau local sans fil dans
l'embase et serrez-la bien (couple de serrage : 1
Nm).
4. Tirez légèrement sur l'antenne de réseau local pour vous assurer qu'elle est bien fixée.
