6 Raccordement électrique
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 1 câble réseau
Exigences relatives au câble réseau :
La longueur et la qualité du câble ont un impact sur la qualité du signal. Tenez compte des
spécifications suivantes relatives aux câbles.
☐ Type de câble : 100BaseTx
☐ Catégorie de câble : à partir de Cat5e
☐ Type de fiche : RJ45 de Cat5, Cat5e, ou plus élevé
☐ Blindage : SF/UTP, S/UTP, SF/FTP ou S/FTP
☐ Nombre de paires de conducteurs et section : au moins 2 x 2 x 0,22 mm²
☐ Longueur de câble maximale entre deux participants au réseau en cas d'utilisation de cordons
patch : 50 m (164 ft)
☐ Longueur de câble maximale entre deux participants au réseau en cas d'utilisation de câbles
d'installation : 100 m (328 ft)
☐ Résistant aux rayons UV en cas de pose en extérieur.

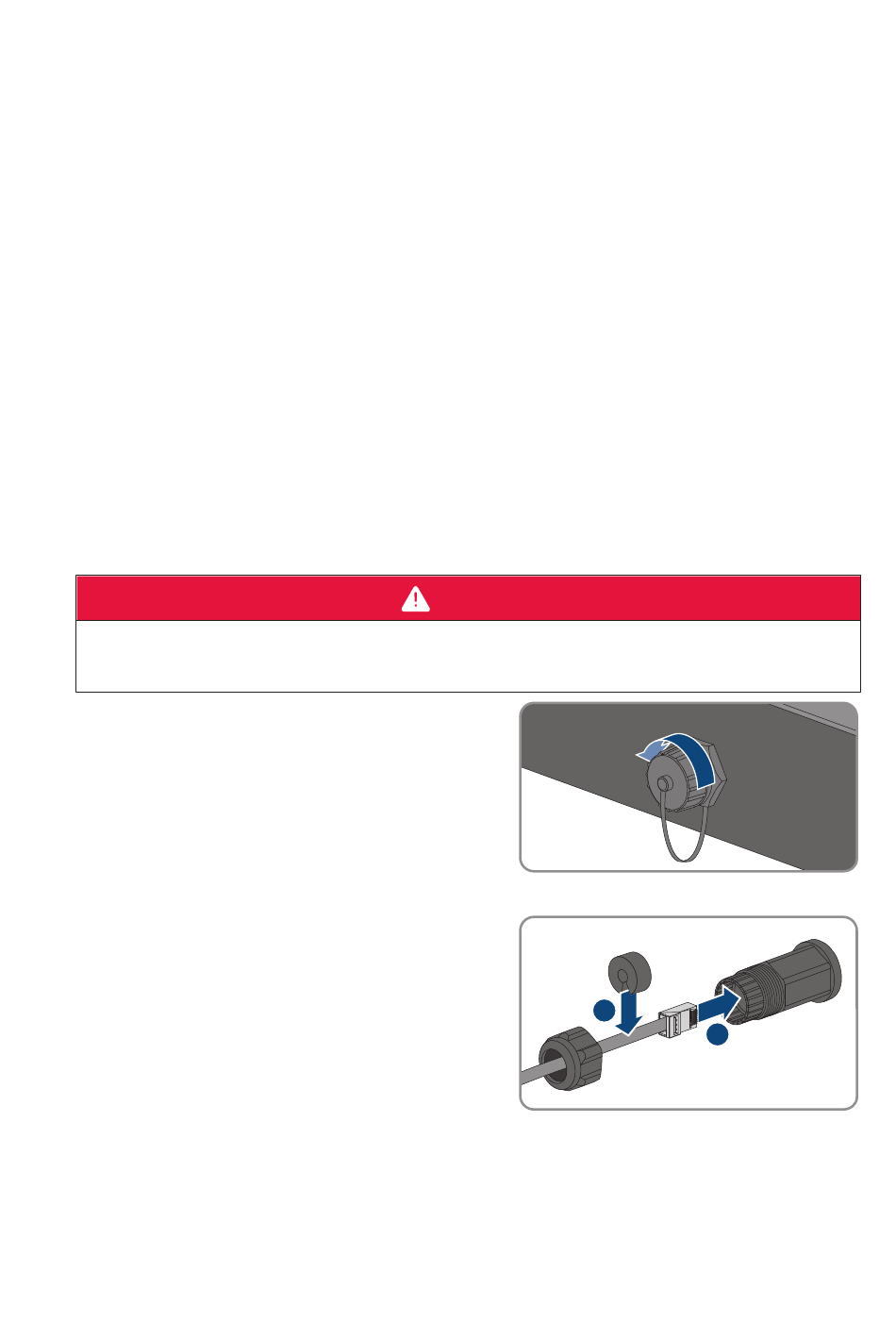

Procédure :
1.
Danger de mort par choc électrique
• Mettez l'onduleur hors tension (voir chapitre 9, page 72).
2. Dévissez le capuchon de protection de la prise
réseau.
3. Appuyez sur le manchon support de câble pour le retirer de la douille filetée.
4. Passez l'écrou-raccord et la douille filetée sur le
câble réseau. Faites passer le câble réseau dans le
passe-câble dans le manchon support de câble.
34
STP8-10-3AV-40-BE-fr-12
DANGER
1
SMA Solar Technology AG
2
Instructions d'emploi
