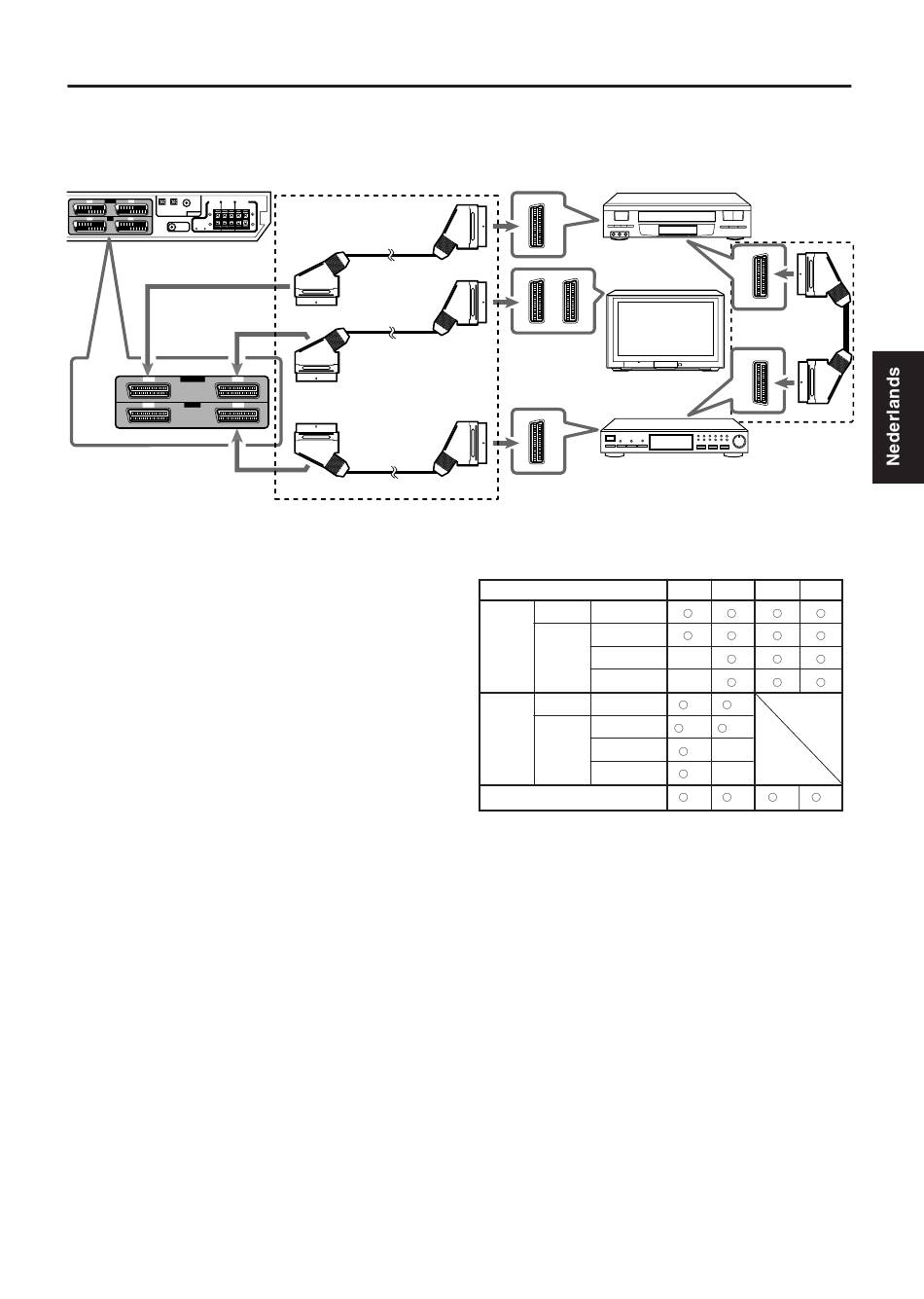

SCART verbindingen
AV IN / OUT CENTER SURROUND
VCR TV DIGITAL 1
SPEAKER SPEAKERS
(DVD)
RIGHT LEFT
O
DIGITAL 3 DIGITAL 2
DIGITAL IN
(TV) (STB)
L
DVD AV IN STB
CAUTION:
SPEAKER
SUBWOOFER IMPEDANCE
R
8 ~ 16
OUT
RX-ES1SL
AV IN/OUT
VCR
DVD AV IN
Voor TV en videoformaat
• Indien de TV meerdere SCART aansluitingen heeft, moet u in de
gebruiksaanwijzing van de TV controleren welke videosignalen voor
iedere aansluiting beschikbaar zijn. Sluit vervolgens de SCART
kabel overeenkomstig juist aan.
• Dit receiver kan de videosignalen (S-Video of Composiet) niet
veranderen. Indien het videosignaal van het ene videocomponent
verschilt van het videosignaal van het andere videocomponent
(bijvoorbeeld het ene signaal is S-Video en het andere signaal
Composiet), kunnen de beelden niet juist worden getoond. U moet
in dat geval de videosignalen van alle videocomponenten naar S-
Video of Composiet veranderen of u moet het videosignaal van de
TV veranderen wanneer u naar een andere bron schakelt.
Voor T-V LINK
• U kunt de T-V LINK functie tevens gebruiken indien u een voor T-V
LINK geschikte TV en videorecorder met dit receiver verbindt
middels volledige draad SCART kabels. Zie de bij de TV en
videorecorder geleverde gebruiksaanwijzingen voor details
aangaande T-V LINK.
• Verbind de SCART kabel met de EXT-2 aansluiting van uw met
JVC's T-V LINK compatibele TV voor gebruik van de
T-V LINK functie.
• Bepaalde TV's, videorecorders, STB's en DVD-spelers zijn geschikt
voor datacommunicatie, bijvoorbeeld T-V LINK. Zie tevens de bij
deze componenten geleverde gebruiksaanwijzingen voor details.
* Voor een analoge decoder
Voor het bekijken of opnemen van een gecodeerd programma met uw
videorecorder, moet u een analoge decoder met de videorecorder
verbinden en vervolgens het gecodeerde kanaal van de videorecorder
kiezen.
Indien er geen vereiste aansluiting voor de decoder op uw
videorecorder is, verbind dan de decoder met de TV.
Zie tevens de bij de betreffende apparatuur geleverde
gebruiksaanwijzingen.
* Voor opname van beelden van STB
Indien u een STB en videorecorder direct middels een SCART kabel
verbindt, kunt u de beelden van de STB zonder menuschermen van
STB op een videocassette opnemen. Zie de bij de STB geleverde
gebruiksaanwijzing voor details.
Voor digitaal geluid
Voor weergave van het digitale geluid moet u zowel de digitale
verbinding als de SCART-verbinding maken (zie bladzijden 8 en 9).
SCART kabel (1 kabel bijgeleverd)
FRONT
SPEAKERS
RIGHT LEFT
TV
STB
Videorecorder
TV
Specificaties van de SCART aansluiting
AUDIO L/R
Composiet
IN
(ingang) VIDEO S-video
RGB
AUDIO L/R
Composiet
OUT
(utigang) VIDEO S-video
RGB
T-V LINK
*1 Signalen die van een SCART aansluiting worden ingevoerd,
kunnen niet via dezelfde SCART aansluiting worden
uitgestuurd.
*2 Het videoformaat van de uitgestuurde videosignalen is
consistent met het formaat van de ingevoerde videosignalen.
Wanneer bijvoorbeeld S-Video signalen naar dit toestel worden
ingevoerd, kunnen geen andere signalen dan S-Video signalen
via dit toestel worden uitgestuurd.
Zie de bij de videocomponenten geleverde gebruiksaanwijzingen
voor het controleren van de instelling voor het
invoeren/uitsturen van videosignalen.
*3 De signalen voor de T-V LINK functie gaan altijd via het toestel.
VERVOLG OP DE VOLGENDE BLADZIJDE
Starten
STB
*
Zie hieronder.
TV VCR STB DVD
−
−
* *
1 1
* * * *
1 2 1 2
−
*
2
−
*
2
* * * *
3 3 3 3
