servomoteur. Cette position de blocage permet de maintenir l'installation en fonctionnement
lorsque la vanne est dans cette position.
En définissant la position de blocage (code 35), le sens de fermeture (code 34), la position
du palpeur (code 4), la plage nominale (code 5) et le sens d'action (code 7), le positionneur
peut calculer sa configuration.
ATTENTION
!
Si le positionneur de remplacement est déjà initialisé, les paramètres d'usine doivent être
restaurés (« reset ») avant la nouvelle initialisation, cf. chap. 7.9.

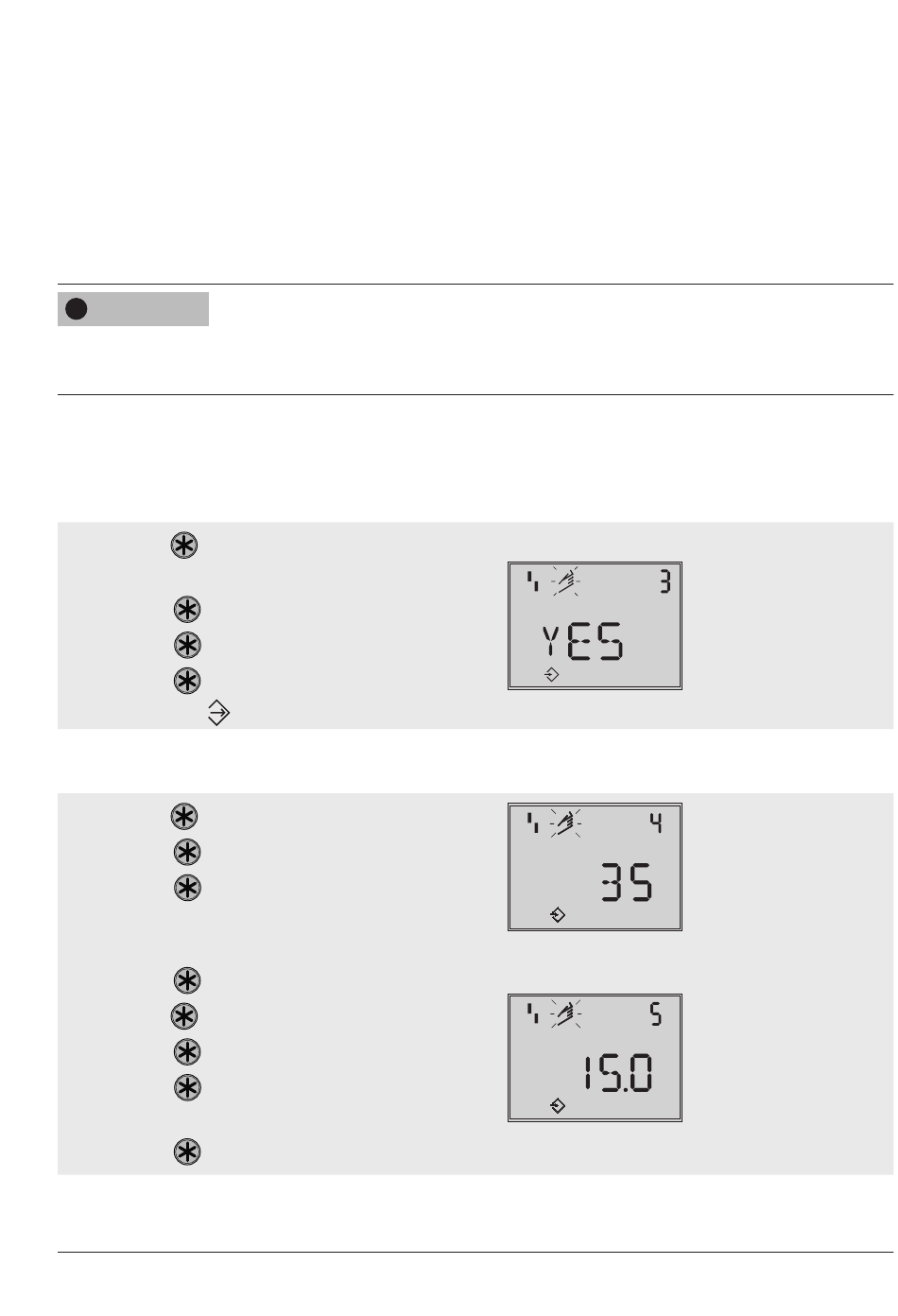

Déverrouillage de la configuration :
Si aucune action n'est réalisée au cours d'un délai de 120 secondes, la configuration est de
nouveau verrouillée.
1. Tourner jusqu'à ce que le code 3 s'affiche
(affichage : No).
2. Pousser , le numéro de code 3 clignote.
3. Tourner jusqu'à ce que YES s'affiche.
4. Pousser pour valider
(affichage :
Réglage de la position du palpeur et de la course nominale :
1. Tourner jusqu'à ce que le code 4 s'affiche.
2. Pousser , le numéro de code 4 clignote.
3. Tourner pour régler la position du
palpeur sur le levier conformément au
montage.
4. Pousser pour valider.
5. Tourner jusqu'à ce que le code 5 s'affiche.
6. Pousser , le numéro de code 5 clignote.
7. Tourner et régler la course nominale de
la vanne.
8. Pousser pour valider.
EB 8384-3
).
Fonctionnement du positionneur
Déverrouillage de la
configuration
Standard : No
Position du palpeur
Standard : No
mm
Plage nominale
(verrouillée si code 4 =
mm
No)
