Fils de sortie du DS54

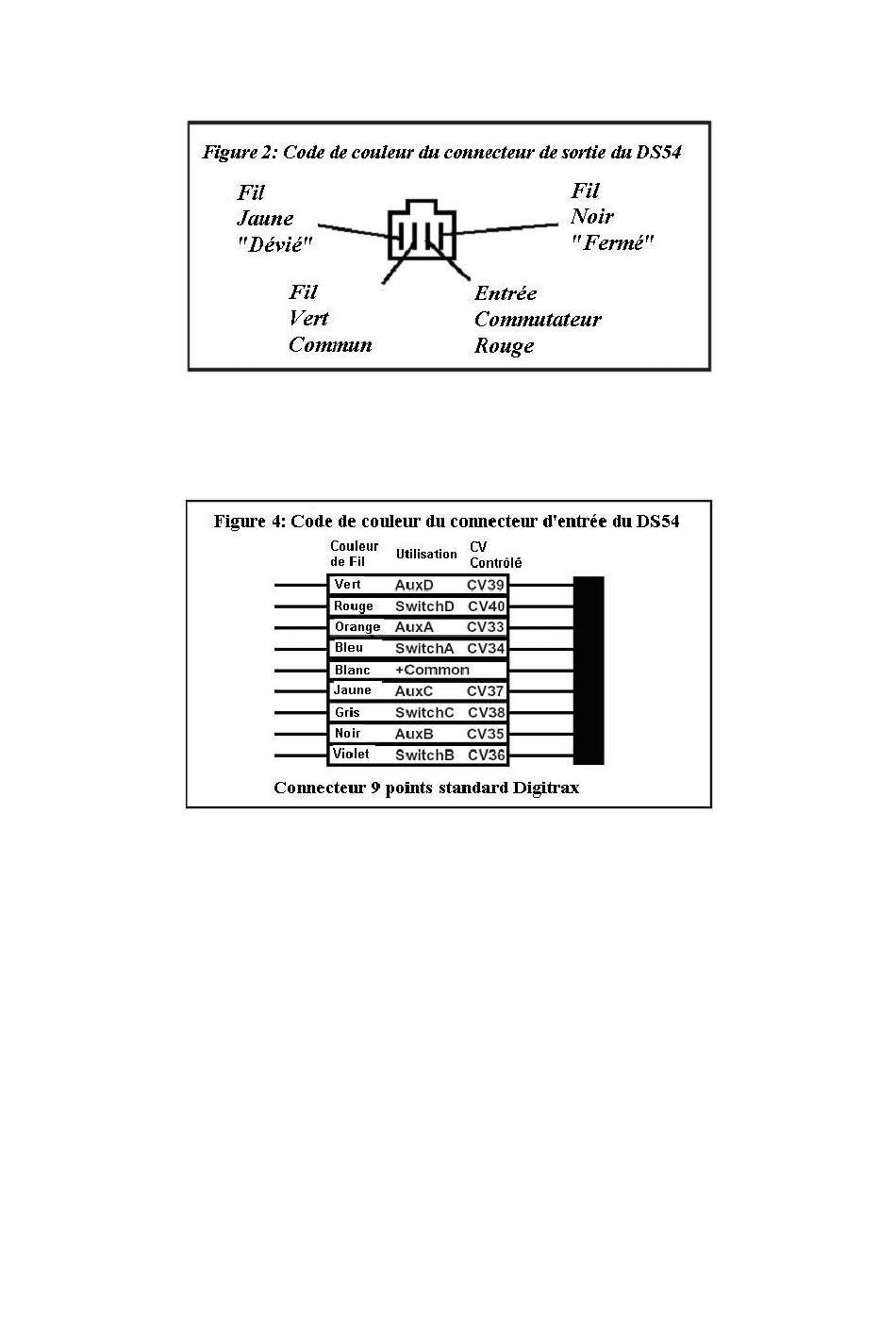

Couleurs : lorsque vous branchez les câbles de sortie sur le DS54, vous verrez que les fils sont de
gauche à droite jaunes, verts, rouges et noirs. Le Jaune est le fil dévié. Le Vert est le fil commun. Le
Rouge est le fil d'entrée du détecteur de commutateur. Le Noir est le fil fermé.
Entrées du DS54 : le connecteur 9 points Digitrax est employé sur le DS54 pour les entrées
d'équipements du réseau. Ces entrées peuvent être issues de commutateurs de contact momentanés
pour la détermination de la position de l'aiguillage, de détecteurs de canton BD-1 ou d'autres
équipements. Chaque cellule de fonction a une paire de fils d'entrées disponibles.
Notez que les 4 entrées SwitchA, SwitchB, SwitchC et SwitchD sont disponibles sur le câble des
entrées du DS54 et le câble des sorties du DS54. Si une entrée Switch_input est employée via le
câble de sortie du DS54, vous ne devez pas la connecter sur le connecteur des entrées du DS54.
Autrement dit, une seule entrée Switch_input doit être connectée pour chaque cellule de fonction.
La connexion LocoNet vous permet d'utiliser les possibilités de messages LocoNet du DS54 pour
communiquer avec le système via le LocoNet. Branchez simplement votre câble 6 conducteurs
LocoNet pour donner l'accès au reste du système LocoNet.
Le strap CV Program Enable Link est utilisé pour programmer le DS54. Il doit être en position
ouverte avec un point découvert pour un fonctionnement normal. Quand vous voulez programmer le
DS54, déplacez la liaison pour qu'elle soit fermée avec le strap sur les deux points pour autoriser la
programmation.
Le bouton de Programmation d'Adresse est utilisé pour programmer l'adresse stationnaire du
DS54 et les 4 adresses associées de commutation.
Masse : la connexion par vis à côté du connecteur LocoNet est pour mettre à la masse le DS54. Si
le DS54 est seulement utilisé pour le contrôle d'aiguillages, le LocoNet et la masse ne sont pas
nécessaires. La connexion du DS54 au booster via le LocoNet pour la transmission des messages
fournira la masse nécessaire au système. Ne relier pas cette masse à la terre de la maison (tuyau
d'eau, terre électrique, etc.) ou cela pourrait provoquer des dégâts sur le DS54.
