Utilisation D'aiguillages Bipolaires Et De Moteurs Dc Avec Le Ds54; Commande De Lampes Fixes Avec Le Ds54 - Digitrax DS54 Manuel De L'utilisateur

Chaque aiguillage à mouvement lent peut être connecté avec l'une ou l'autre polarité par rapport aux
connexions du moteur (les points 1 et 8 sur l'aiguillage). Choisissez la polarité en fonction du
fonctionnement de l'aiguillage désiré. Des polarités opposées vous permettront de faire fonctionner
des TJD en envoyant une seule commande de commutation.

6.2 Utilisation d'aiguillages Bipolaires et de Moteurs DC avec le DS54

Pour fonctionner correctement, les aiguillages bipolaires comme Kato UniTrack et les aiguillages
LGB nécessitent plus de tension que le DS54 seul ne peut fournir.
Vous pouvez aussi commander des moteurs DC avec un courant au plus de 1/2 Ampère sur votre
réseau en employant la même sortie continue qui est employée pour des aiguillages à mouvement
lent.
Pour faire fonctionner des aiguillages bipolaires et des moteurs DC :
1. Configurez une de vos sorties du DS54 pour faire fonctionner un aiguillage à mouvement lent
comme décrit ci-dessus.
2. Branchez un Adaptateur Digitrax DM1 pour Moteur DC sur la sortie du DS54 que vous avez
configurée à l'étape 1. Le DM1 agit comme un doubleur de tension pour fournir assez de
tension permettant de faire fonctionner un aiguillage bipolaire ou un moteur DC.
3. Si vous voulez tirer la totalité du courant disponible de 1/2 ampères, connectez un
transformateur 12 à 16V AC à l'entrée de l'alimentation auxiliaire du DS54. Il fournira assez de
puissance pour commander un aiguillage bipolaire ou un moteur DC.

6.3 Commande de Lampes fixes avec le DS54

Les sorties du DS54 peuvent aussi contrôler des lampes sur le réseau. Chaque lampe peut être
configurée en éclairage permanent quand elle sera activée par la manette ou elle peut être mise
clignotante avec une certaine vitesse. Pour contrôler la lampe, programmez le CV du type de sortie
pour le type de fonction que vous employez, à une valeur de
pour l'effet clignotant engendré par chaque valeur différente de CV.
Pour faire fonctionner les lampes, une commande c allume la lampe et une commande t éteint la
lampe.
COLLIN

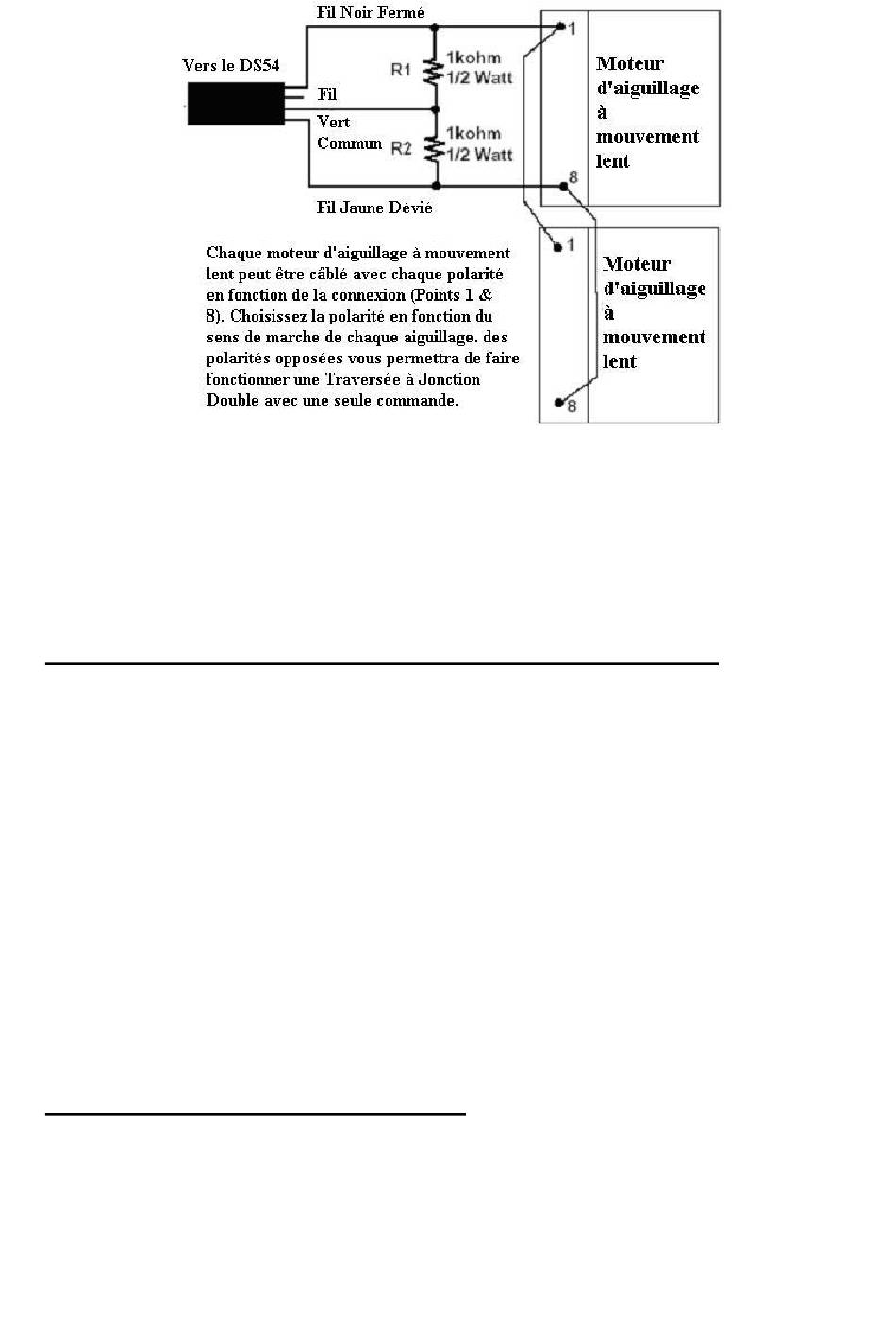

Figure 10 : Utilisation d'une Sortie de DS54 Pour Contrôler
Deux Aiguillages à Mouvement Lent
x20/032 à
Page 16
x27/039. Voir le Tableau II
