4. Connexions et Spécifications du DS54

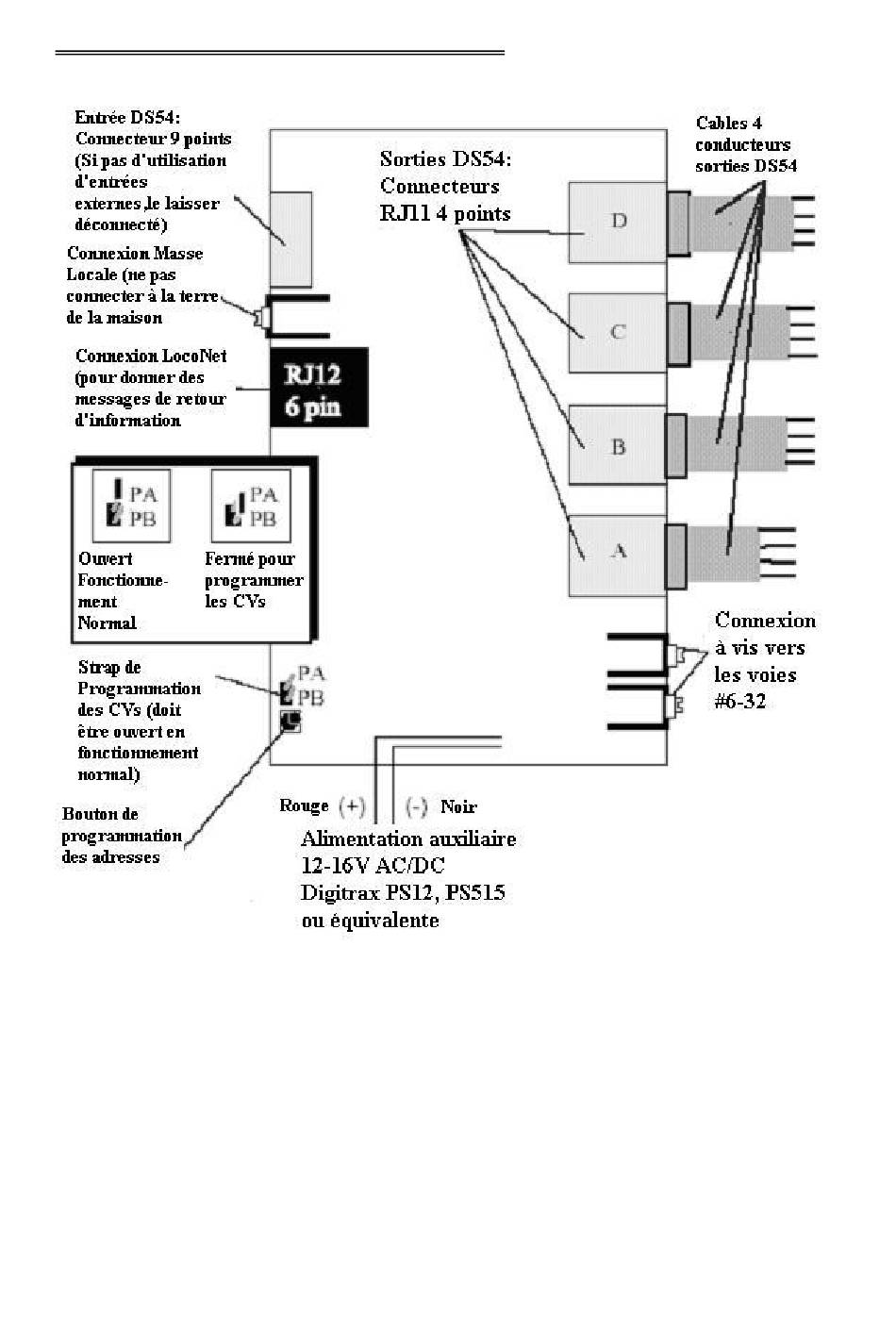

Figure 3 : Face avant de la carte du DS54
Sorties du DS54 : les quatre sorties du DS54 sont quatre connecteurs de type téléphoniques
étiquetés A, B, C et D. Ce sont des connecteurs 4 points et sont employés pour relier le DS54 avec
les aiguillages ou d'autres équipements sur le réseau qu'ils contrôleront.
Câbles de sortie du DS54 : les câbles de sortie du DS54 sont inclus avec chaque DS54. Ils peuvent
également être achetés chez DigiKey ou d'autres fournisseurs. Ces câbles sont expédiés avec une
prise telco 4 points à chaque extrémité. Pour faire 2 câbles de sortie, coupez le câble à un endroit
qui donne la bonne longueur pour atteindre les aiguillages ou les autres équipements que vous
voulez connecter. Branchez l'extrémité du connecteur dans les sorties du DS54 et connectez l'autre
extrémité aux aiguillages ou aux autres équipements que vous voulez contrôler.
