Digitrax DS54 Manuel De L'utilisateur page 5

1. Impulsion pour les aiguillages à solénoïdes
2. Stable pour les aiguillages à mouvement lent
3. Clignotant pour le fonctionnement de lampes.
Chaque cellule de fonction A, B, C et D du DS54 possède aussi 8 entrées appelées entrées
Auxiliaires et entrées de Commutation. Les entrées AuxA et SwitchA, les entrées AuxB et SwitchB,
les entrées AuxC et SwitchC et les entrées AuxD et SwitchD. Ces entrées peuvent être employées
pour des reports d'informations comme la position de l'aiguillage ou l'occupation de canton. Dans
ce manuel, quand nous faisons référence aux entrées du DS54 qui pourraient être la cellule de
fonction A, B, C, ou D, nous emploierons la notation : Aux_ entrée ou Switch_ entrée.
Les décodeurs stationnaires, comme le DS54, ont leurs propres variables de configuration, CV,
qui sont employées pour configurer les sorties et les entrées décrites ci-dessus. Les CVs sont
employés pour entrer l'adresse du décodeur stationnaire, pour contrôler si la sortie est statique, à
impulsion ou clignotante, pour configurer comment le décodeur réagit aux diverses actions, pour
contrôler des itinéraires locaux et des itinéraires en cascade. Les décodeurs stationnaires sont le plus
souvent employés pour contrôler des aiguillages et des itinéraires.

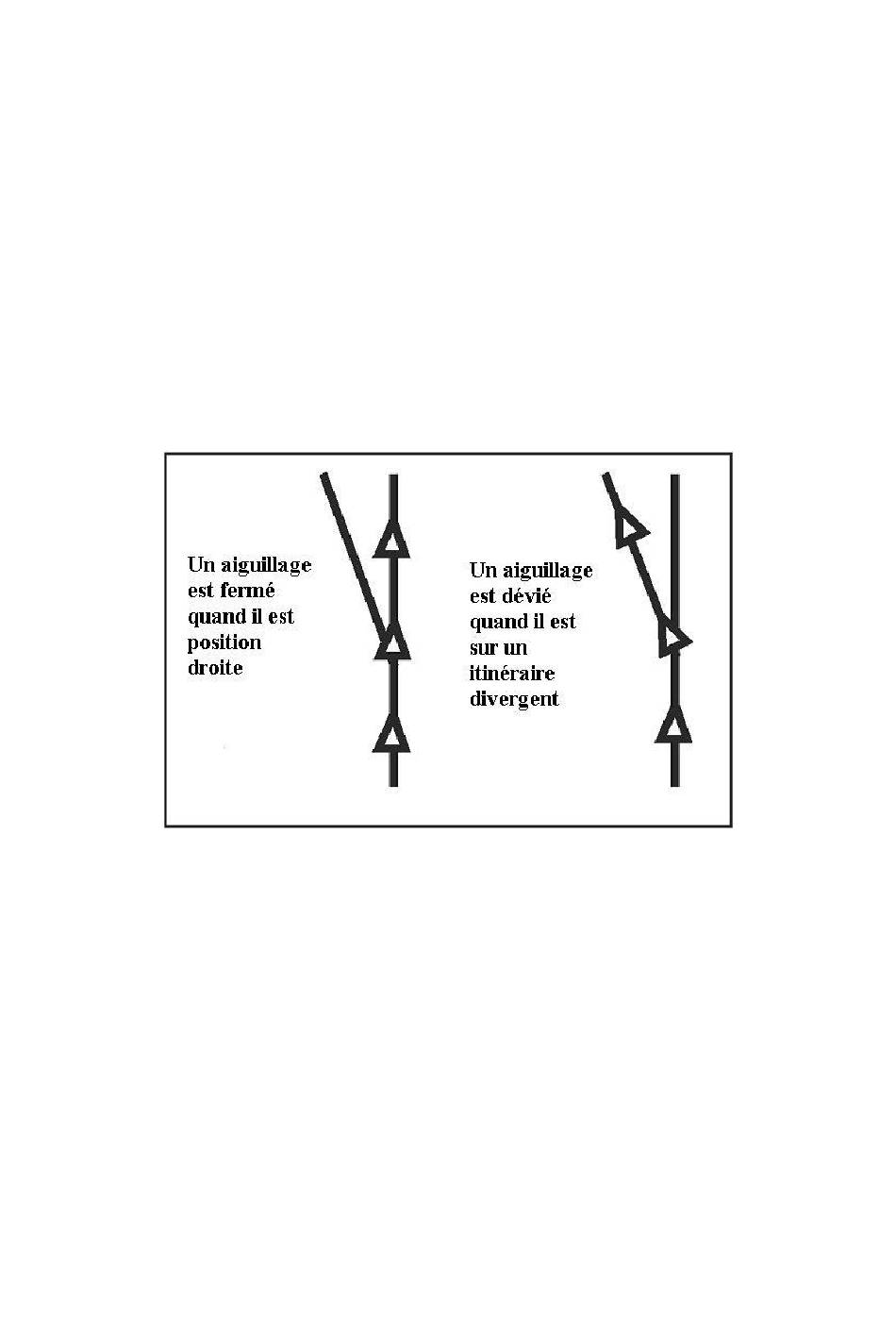

Figure 1 : Position de l'aiguillage, Fermée et déviée
Position d'aiguillage : Fermée et déviée
Les aiguillages sont dits fermés quand le chemin est droit ou mis sur la voie principale.
Les aiguillages sont dits déviés quand le chemin est par la courbe ou mis pour l'itinéraire dévié.
Sur votre manette vous verrez ceux-ci comme "c" (Closed) et "t" (Thrown).
Le report de position de l'aiguillage est fait de deux façons avec le DS54 et le LocoNet :
La première est la méthode de report de position standard. Avec cette méthode un micro
commutateur externe est attaché au fil rouge sur le câble de sortie du DS54 et la sortie est
programmée pour émettre un message quand l'aiguillage est fermé. Avec cette méthode de report,
le LocoNet utilise l'information de la position de l'aiguillage pour déduire quand l'aiguillage est
dévié.
La seconde est le report de la position exacte de l'aiguillage. Avec cette méthode, le DS54 est
connecté à deux micro commutateurs de report de position de l'aiguillage et le DS54 est programmé
