entrée SwitchB et entrée AuxB etc. Le fil blanc sur le connecteur fournit la connexion de
l'alimentation commune +.

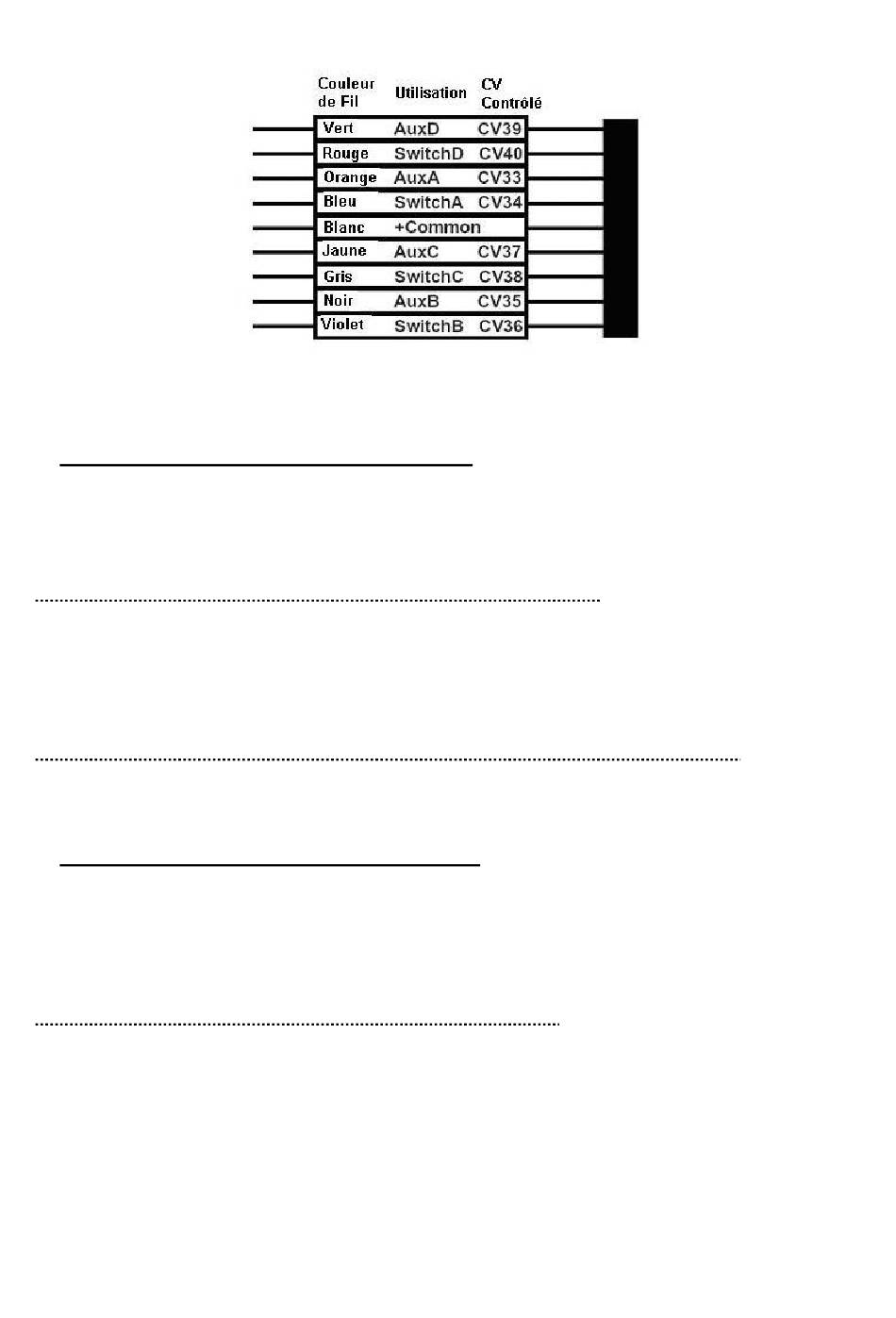

Figure 11 : Entrées du DS54 utilisant le câble standard 9 points Digitrax.
10.1 Report Standard de Position d'aiguillages
Avec le report standard de position d'aiguillages, le système est configuré pour qu'il y ait un report
quand l'aiguillage est fermé. Si l'aiguillage n'annonce pas fermé alors le système déduit que
l'aiguillage est dévié.
10.1.1 Câblage pour un report standard de position d'aiguillages
La Figure 6 montre un exemple de câblage de report standard de position d'aiguillages avec un
micro commutateur simple sur le fil rouge de détection d'entrée du câble de sortie du DS54. A cette
fin vous pourriez aussi utiliser le fil d'entrée Switch du connecteur 9 points du DS54. Ne connectez
pas en même temps le fil d'entrée Switch et le fil rouge d'entrée de détection.
10.1.2 Programmation du DS54 pour le report standard de position d'aiguillages
Pour configurer le report standard de position d'aiguillages, programmez le CV de type
Switch_input et le CV de type Switch_message.
10.2 Report de la position exacte de l'aiguillage
Le report de la position exacte de l'aiguillage utilise les messages LocoNet qui donnent au système
l'état de l'aiguillage ouvert, fermé ou inconnu/en basculement. En utilisant le report de position
exacte de l'aiguillage, le système annonce que l'aiguillage inconnu/en basculement pendant
l'intervalle entre les messages fermé et ouvert.
10.2.1 Câblage pour le report exact de position d'aiguillages
La Figure 12 montre comment configurer un aiguillage pour le report de position exacte. Dans ce
schéma deux micro commutateurs, MS1 et MS2, sont employés pour déterminer la position de
l'aiguillage qui est annoncée au système. Les micro commutateurs sont connectés à la barre de
commande des aiguilles ou au levier de commande des aiguillages. Quand l'aiguillage est fermé,
MS1 est en contact avec le levier et le message de fermeture de l'aiguillage est envoyé au système.
Ce message peut être employé pour visualiser la position de l'aiguillage sur les manettes, sur les
modules de commandes d'ordinateur ou même sur des LEDs montées sur un TCO de votre réseau.
Quand l'aiguillage se déplace, le deuxième micro commutateur, MS2, entre en contact et un autre
message est envoyé indiquant que l'aiguillage est en position dévié. Pendant le temps de transit de
l'aiguillage, le système annoncera que l'on ne connaît pas la position de celui-ci.
