6. Connecteurs d'alimentation ATX (24-pin EATXPWR1,4-pin ATX12V)
Ces connecteurs sont destinés aux prises d'alimentation ATX. Les prises
d'alimentation sont conçues pour n'être insérées que dans un seul sens dans
ces connecteurs. Trouvez le bon sens et appuyez fermement jusqu'à ce que
la prise soit bien en place.
•
•
•

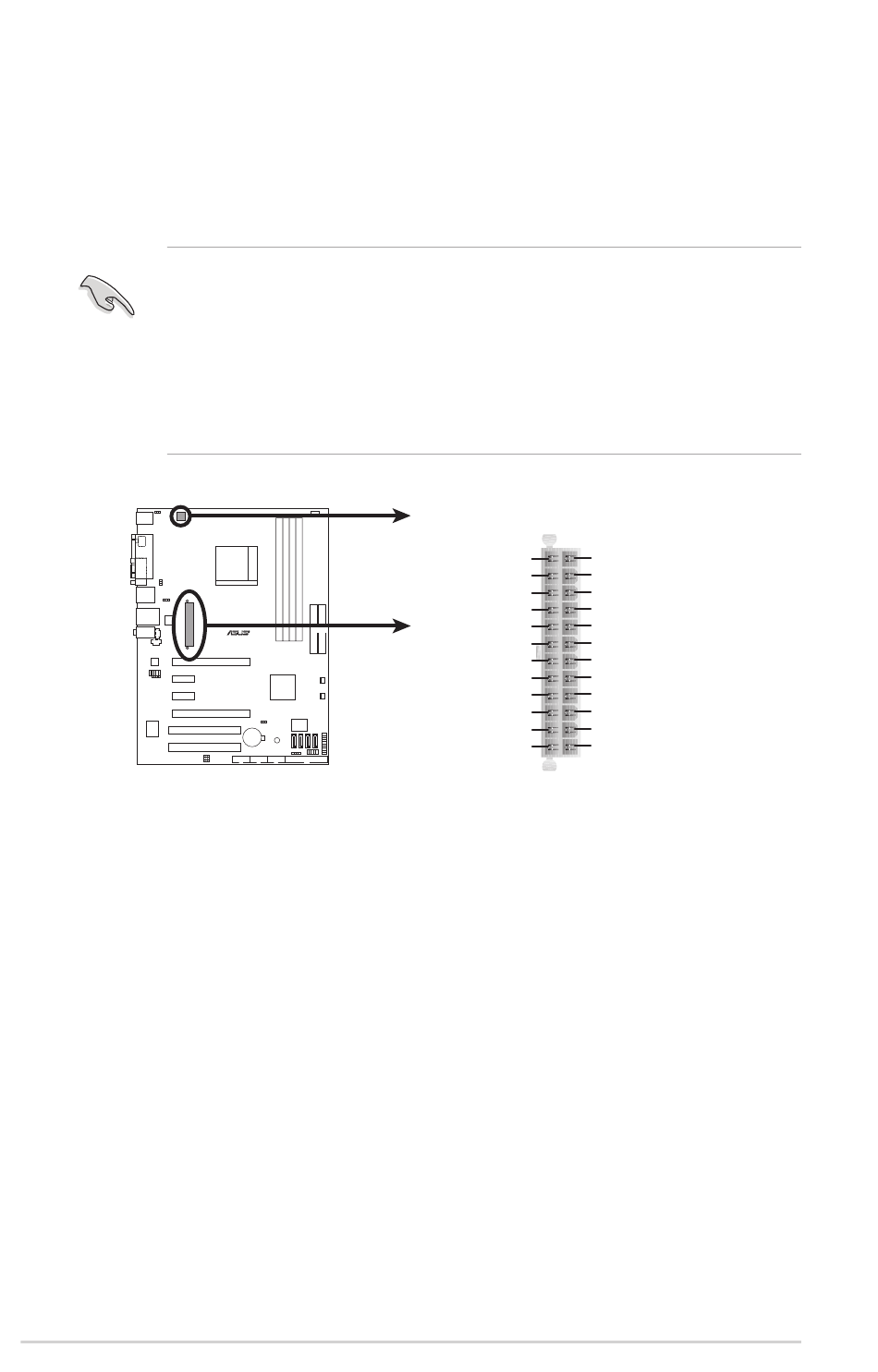

Connecteurs d'alimentation
M2N4-SLI ATX Power Connector
de la M2N4-SLI
2-28
N'oubliez pas de connecter la prise ATX +12 V 4 broches sinon le système
ne bootera pas.
Une alimentation plus puissante est recommandée lors de l'utilisation d'un
système équipé de plusieurs périphériques. Le système pourrait devenir
instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.
Assurez-vous que l'unité d'alimentation puisse fournir une alimentation
suffisante pour votre système.
M2N4-SLI
R
ATX12V
GND GND
+12V DC
+12V DC
EATXPWR
+3 Volts +3 Volts
-2 Volts
+3 Volts
Ground
Ground
PSON#
+5 Volts
Ground
Ground
Ground
+5 Volts
Ground
Ground
-5 Volts
Power OK
+5 Volts
+5V Standby
+5 Volts
+12 Volts
+5 Volts
+12 Volts
Ground +3 Volts
