3.5.
Montage de la chambre de mesure avec vanne à boule
•
Tous les filetages de raccordement doivent être reliés avec des joints appropriés.
•
Les joints utilisés ne doivent pas modifier la section des ouvertures. Une étanchéité absolue doit
être garantie après le montage.
•
Il faut vérifier l'étanchéité de tous les raccords vissés.
•

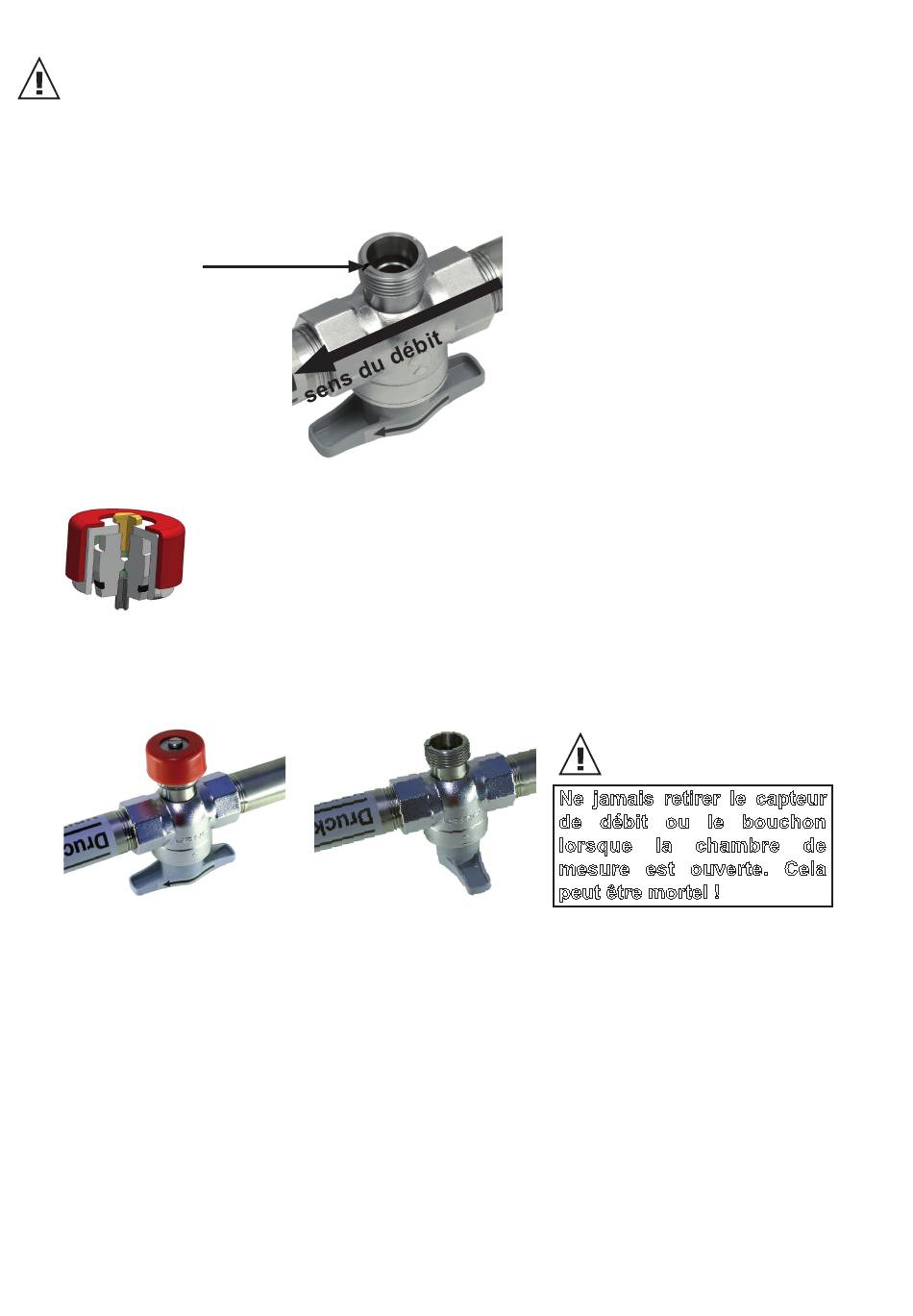

Vissez le circuit de mesure de sorte que les flèches sur le tuyau et sur le robinet soient dirigées
dans le même sens que le débit.
•
L'encoche pour la tige de centrage doit se trouver du côté de la sortie.
encoche pour la
tige de centrage
3.5.1.
Montage sans capteur de débit avec bouchon
Le bouchon fourni à la livraison doit être fermé hermétiquement sur l'ouverture de la
vanne pour le fonctionnement du circuit de mesure sans capteur de débit.
Si le bouchon n'est pas utilisé, il peut être vissé sur la poignée de la vanne pour le ranger.
3.5.2.
Verrouillage de la chambre avec vanne à boule
Le montage de la vanne permet la pose et la dépose du capteur de débit en quelques secondes en n'inter-
rompant le débit que brièvement.
OUVERT
FERMÉ
11
Ne jamais retirer le capteur
de débit ou le bouchon
lorsque
la
chambre
mesure est ouverte. Cela
peut être mortel !
de
