3.6.
Installation du capteur de débit dans la chambre de mesure
3.6.1.

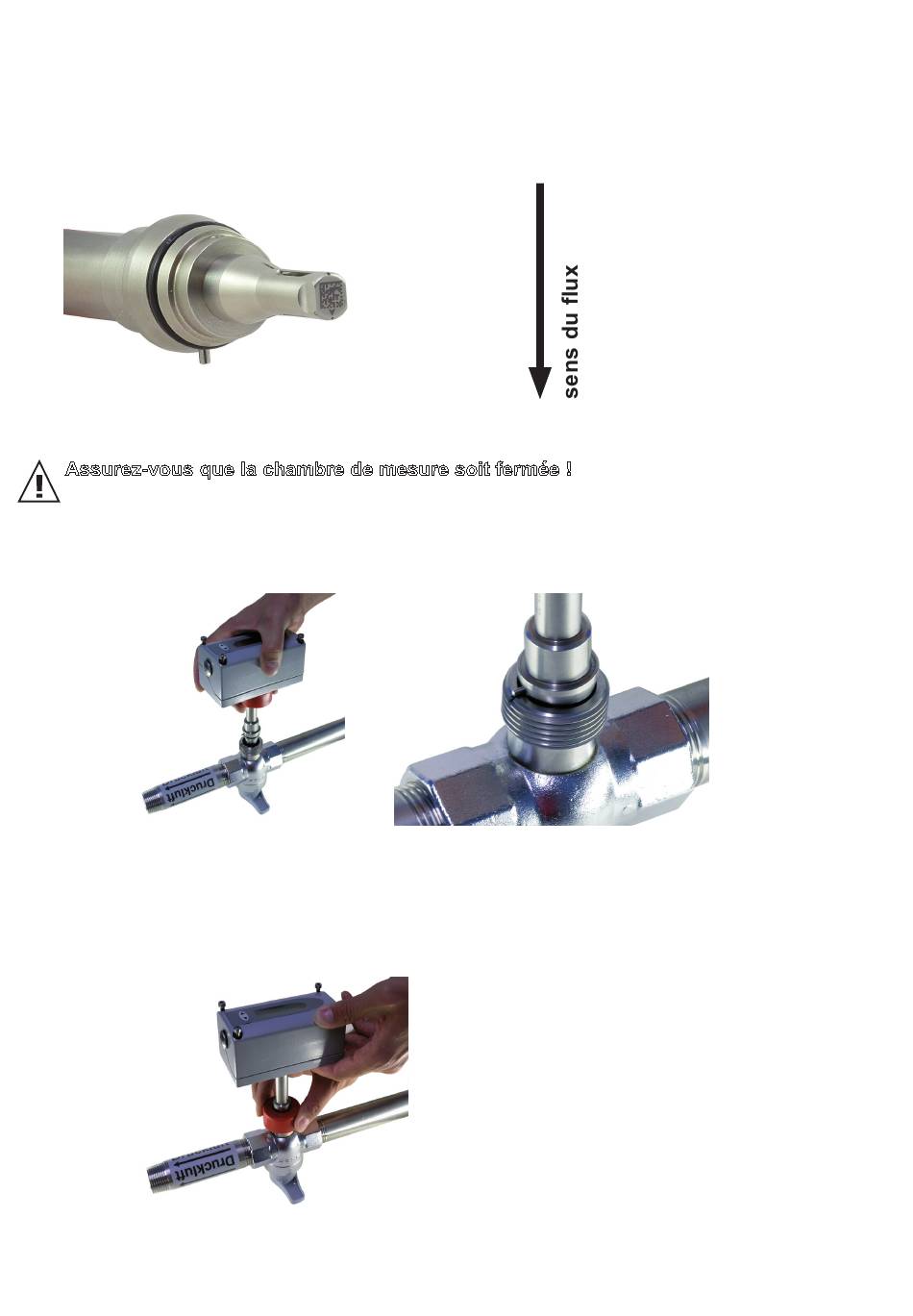

Sens du flux
Le sens du flux est marqué par une flèche sur la tête du capteur. La tige de centrage permet l'installation du
capteur dans la chambre de mesure seulement dans le sens du débit.
Après avoir été déposé puis remis, le capteur est installé à nouveau dans le circuit de mesure exactement
dans la même position qu'à l'ajustage en usine. La meilleure reproductibilité est ainsi garantie.
3.6.2.
Installation du capteur
Assurez-vous que la chambre de mesure soit fermée !
•
Retirez la protection de transport de la tête de mesure.
•
Montez le capteur de débit dans la chambre de mesure de sorte que la tige de centrage se trouve
dans l'encoche du cône d'étanchéité.
•
Vissez l'écrou à la main jusqu'à ce que vous sentiez une résistance.
•
Contrôlez que le capteur de débit est dans la bonne position. La tige de centrage doit s'encliqueter
dans l'encoche.
•
Vissez fermement l'écrou rouge à la main.
En principe, un serrage à la main est suffisant ! Si l'étanchéité n'est pas établie, il est alors pos-
sible de serrer avec précaution à l'aide d'un outil.
•
Le montage mécanique du capteur de débit est ainsi terminé.
