3.4.

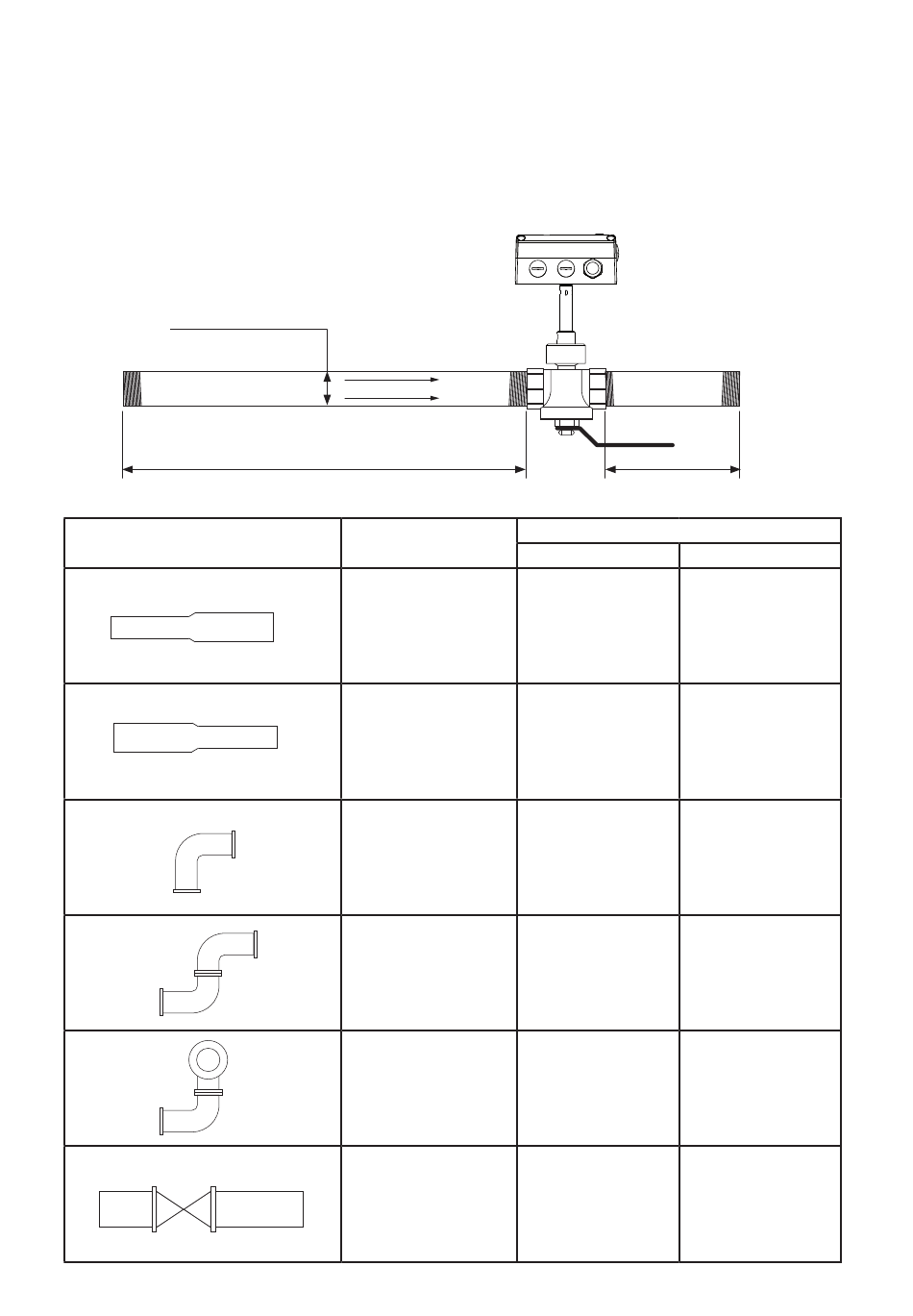

Longueurs droites en amont et aval
Le débitmètre doit être monté le plus loin possible de perturbations du flux. Les perturbations de flux sont, par
ex., des réductions, des élargissements, des raccords coudés, des pièces en T, des vannes, des clapets, etc.
Il n'est possible d'obtenir la précision de mesure spécifiée qu'en tenant compte des longueurs droites en
amont et qen aval décrites ci-après.
•
L'épaisseur de paroi des circuits d'arrivée et de sortie doit être de 2,6 mm.
•
Les valeurs indiquées sont des valeurs minimales. Dans la mesure du possible, il faut utiliser des
distances plus grandes.
•
Les vannes et clapets doivent être montés du côté de la sortie (après le débitmètre).
•
Les longueurs en amont doivent être augmentées pour les gaz légers.
diamètre nominal du tuyau (DN)
sens du débit
circuit d'arrivée
Type
Élargissement
Réduction
Raccord coudé 90°
Deux raccords cou-
dés 90°, sur un plan
Deux raccords cou-
dés 90°, sur deux
plans, raccord en T
Vanne, clapet
10
circuit de sortie
(DN = diamètre nominal du tuyau)
Amont
15 x DN
15 x DN
20 x DN
25 x DN
30 x DN
50 x DN
Aval
5 x DN
5 x DN
5 x DN
5 x DN
5 x DN
5 x DN
