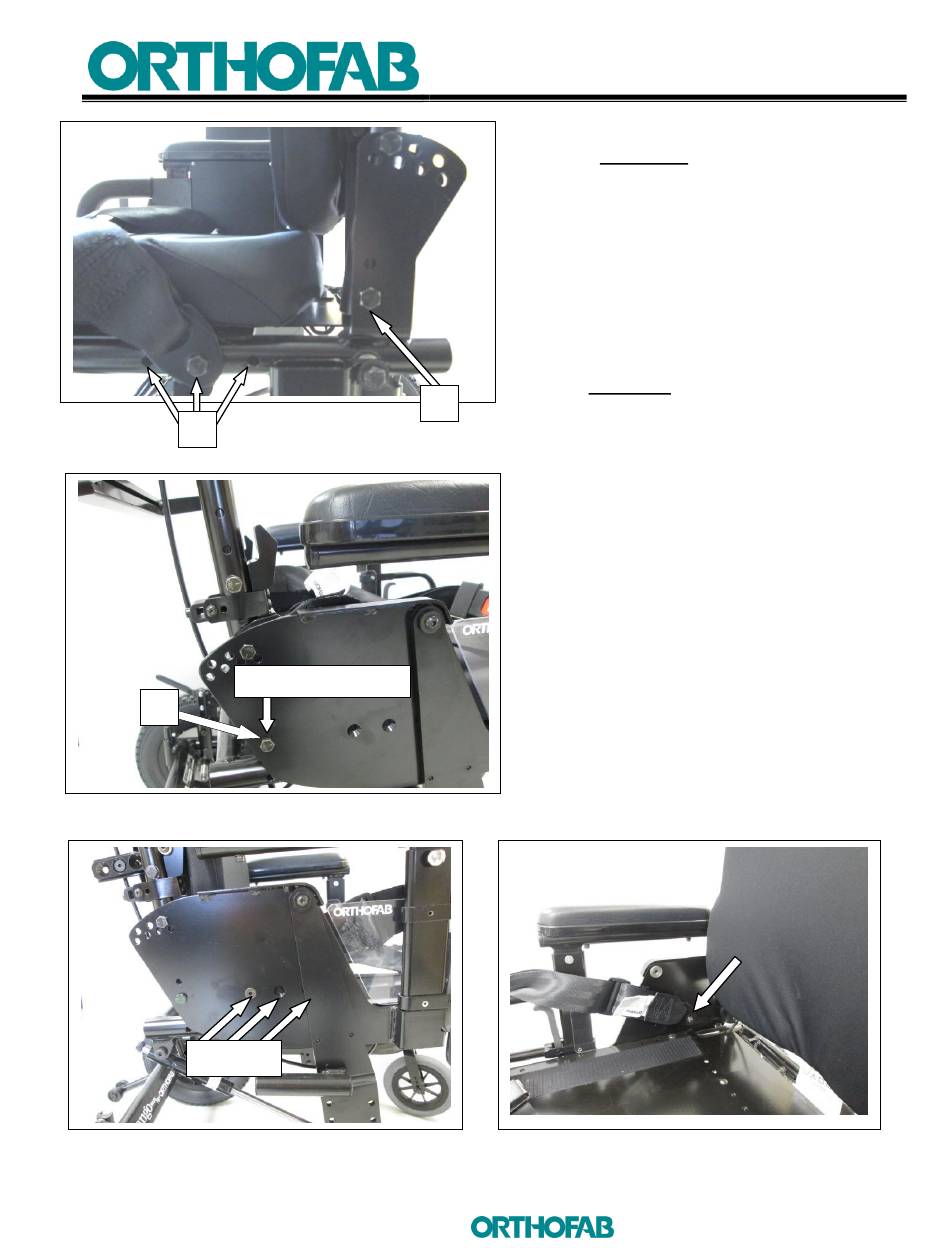

Figure 35-C : ceinture sur Tango AC
A
Figure 35-D : ceinture sur Tango Ce position pelvienne
Figure 35-E : ceinture sur Tango Ce, position crurale
Position pelvienne
B
Sur le Tango AC le torque de serrage pour
maintenir la ceinture sans créer de bris au
fauteuil est de 80 lb-po.
Le serrage doit être fait avec une clef
dynamométrique 7/16 po.
Installer la ceinture en position crurale aux
emplacements prévus à cet effet (A) ou en
position pelvienne (B) (voir; figure 35-C)
Sur le Tango CE pour installer votre ceinture en
position pelvienne, à l'aide de deux (2) clés
B
plates 7/16 po, dévisser l'assemblage boulonné
(A) du montant de dossier, retirer l'appui
circulaire et insérer la boucle de fixation de la
ceinture entre la plaque de protège vêtement et
le montant de dossier, (Voir; figure 35-D).
Répéter l'opération de l'autre côté du fauteuil.
Pour la position crurale; à l'aide une clé plate
7/16 po et d'une clé pour vis à six pans creux de
5/32 po, insérer la vis (B) dans un des trous sur
le côté du protège vêtement, à l'extérieur du
fauteuil. (Voir; figure 35-E) Insérer la boucle de
fixation de la ceinture sur cette vis à l'intérieur du
protège vêtement et visser l'écrou (voir; figure
35-F) serrer l'assemblage et répéter l'opération
de l'autre côté du fauteuil.
Figure 35-F : ceinture sur Tango CE crurale
