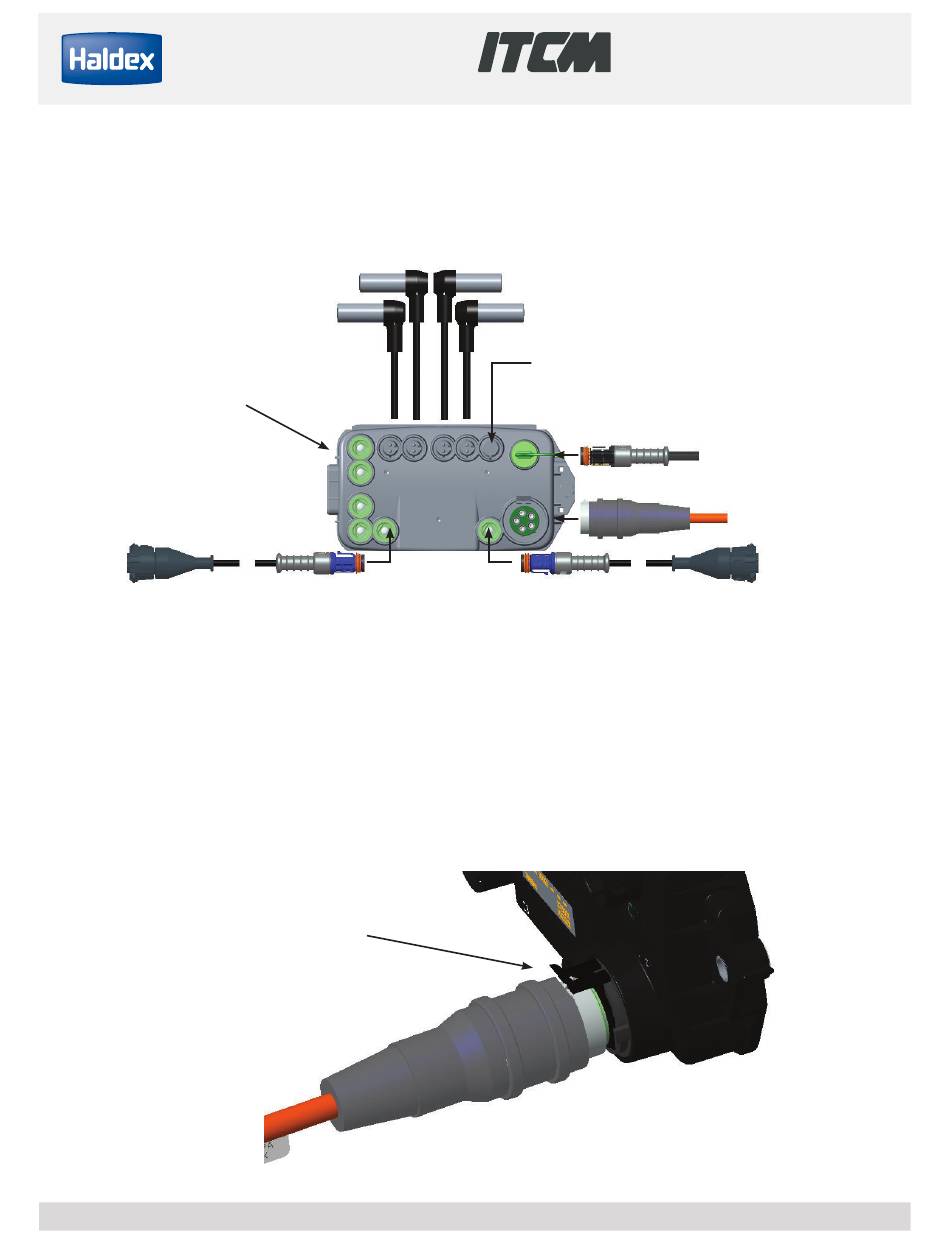

Alimentation de l'ECU de l'ITCM, connexions
de la soupape 2M/3M et du capteur de
vitesse du moyeu de roue
ECU (module de commande
électronique) de l'ITCM
Câble de solénoïde de
modulateur (canal 23, 3M)
Remarque : Si une configuration
2S/1M est souhaitée, utiliser les
capteurs (S1A et S1B). Placer des
obturateurs sur les connexions de
capteur non utilisées.
Toujours s'assurer que le cordon
d'alimentation ABS est verrouillé
en place.
PAGE 3
S1B
S2B
GUIDE D'INSTALLATION ET
MC
D'ENTRETIEN (L31286WF)
S1A
S2A
Câble de solénoïde de modulateur
(canal 21, 1M/2M/3M)
Câble de solénoïde de modulateur
(canal 22, 2M/3M)
Remarque : Lors de l'installation
et de l'entretien, toujours appliquer
un peu de graisse diélectrique sur
toutes les connexions électriques.
Câble réseau CAN
Câble d'alimentation ABS
