Manual de instalación de aparato de aire acondicionado
Herramientas necesarias para realizar la instalación
Martillo
Alicate
Sierra para metales
Broca de tubo
Llave (17, 19 y 26 mm)
Detector de fugas de gas o agua
jabonosa
Fuente de alimentación
Antes de insertar el enchufe de alimentación en la toma, compruebe que el voltaje
no falla. La fuente de alimentación es la que figura en la placa de datos nominales.
Instale el aparato en un circuito dedicado de alimentación.
Debe existir una toma al alcance del cable de alimentación. No trate de prolongar
el cable cortándolo.

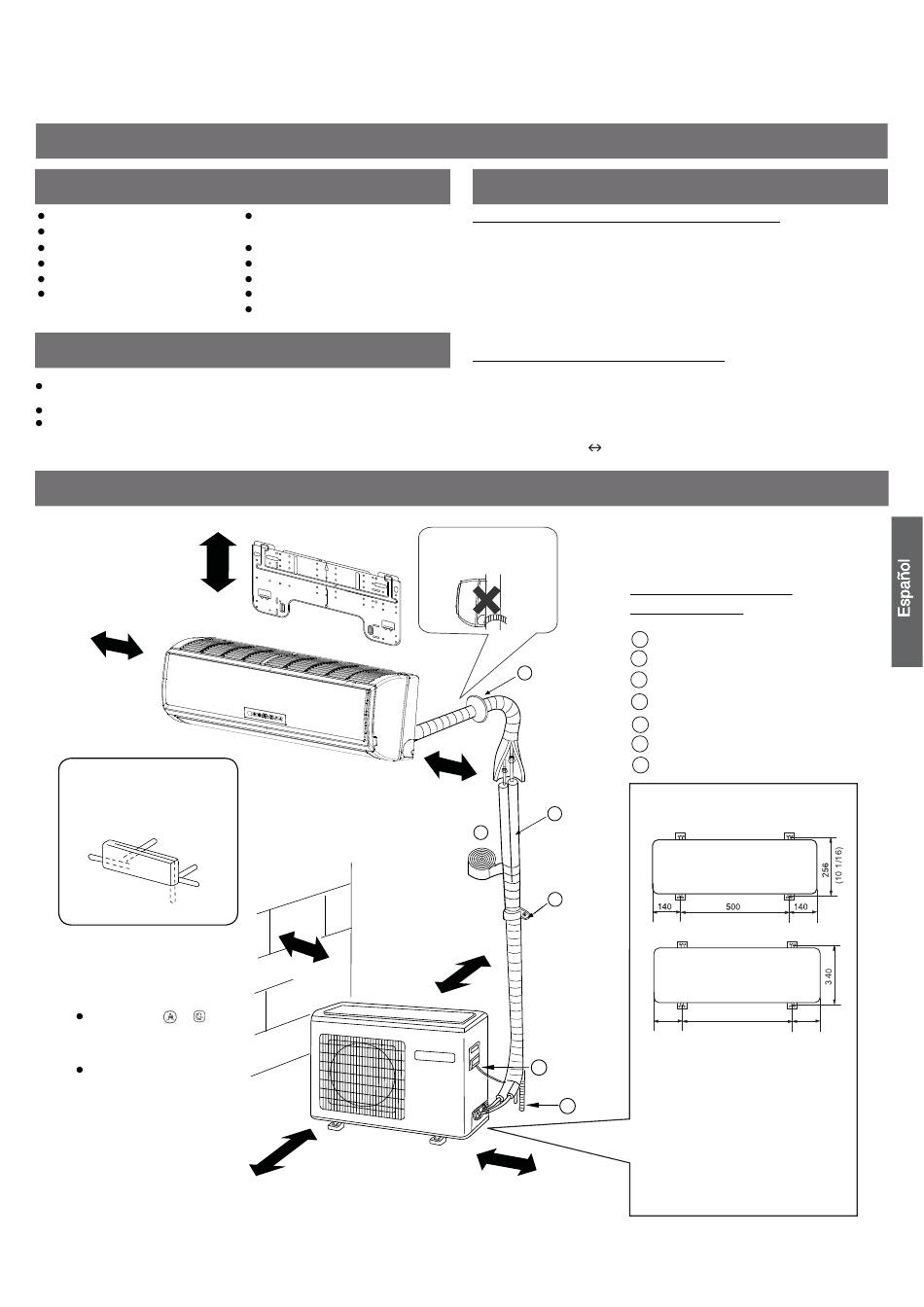

diagrama de instalación de unidades interiores y exteriores.
Los modelos cumplen la norma R410A sobre refrigerantes libres de HCFC
más de 10cm
(3 7/8)
más de 10cm
(3 7/8)
Organización de la dirección de
los tubos
Izquierda trasera
Izquierda
Derecha
trasera
Derecha
Inferior
Las marcas de
a
que se muestran en la
figura representan los
componentes.
La distancia entre la unidad
interior y el suelo debe ser
superior a 2m.
más de 60cm
La ilustración anterior debe utilizarse solamente como referencia. Puede que su aparato no coincida exactamente con ella.
Lea este manual antes de la instalación
Explique el uso del aparato al usuario siguiendo las instrucciones de este manual.
Preparación
Llave dinamométrica
(17 mm, 22 mm, 26 mm)
Sierra de tubos
Herramienta de conicidad
Cuchilla
Metro
Avellanador
más de 15cm
más de 20cm
(7 7/8)
(23 5/8)
Selección del lugar de instalación
Unidad interior – Elija una ubicación que sea
● Firme y que no provoque vibraciones, que pueda soportar la unidad adecuadamente.
● Que no se vea afectada por calor o vapor generado en las cercanías y donde las
tomas de entrada y salida no estén obstruidas.
● Que permita un drenaje sencillo y en el que puedan conectarse los tubos a la
unidad exterior.
● Donde el aire frío pueda distribuirse uniformemente por la sala.
● Que esté cerca de una toma de suministro eléctrico. (Consulte los diagramas).
● Coloque la unidad interior de modo que se encuentre a más de 1m de televisiones,
radios, aparatos inalámbricos y lámparas fluorescentes.
● En el caso de fijar el control remoto a una pared, colóquelo donde la unidad interior
pueda recibir su señal mientras estén encendidas las lámparas fluorescentes de la sala.
Unidad exterior – Elija una ubicación
● Seleccione el lugar menos afectado por la lluvia o la luz solar directa y
suficientemente ventilado.
● Elija un lugar que permita soportar el peso de la unidad y que no amplifique el ruido
y las vibraciones.
● Seleccione un lugar en el que los residuos y el viento generado por la unidad no
cause una molestia a los vecinos.
● Coloque la unidad en un lugar en el que pueda disponerse de la distancia de
separación marcada
Debe prestarse atención
a la pendiente de la
manguera de drenaje
G
más de 10cm
(3 7/8)
F
A
C
(5 7/8)
D
E
más de 25cm
(9 7/8)
en la figura anterior.
Componentes opcionales para la
instalación de los tubos
A
Cinta no adhesiva
B
Cinta adhesiva
C
Soporte (L.S) con tornillos
Conexión de cable eléctrico para
D
interior y exterior
E
Manguera de drenaje
F
Material aislante de calor
G
Cubierta de orificio de entubación
Dimensiones de fijación al suelo de la
unidad exterior (Unidad :mm /
Para: 09k 12k 18k
(5 1/2)
(19 2/3)
Para: 24k
113.5
633
(4 1/2)
(24 7/8)
Fijación de la unidad exterior
● Fije la unidad a un bloque de cemento
con pernos (10mm) y tuercas firme y
horizontalmente.
● Si instala la unidad sobre una pared,
techo o tejado, instale un soporte
con clavos o cables considerando
la posibilidad de terremotos o viento
fuerte.
● Si la vibración afectase a la casa, fije
la unidad instalando una alfombra de
absorción de vibraciones.
pulgada
)
(5 1/2)
113.5
(4 1/2)
5
