MODE DE CONTROLE PID
Tous droits réservés. Toute reproduction d'une partie ou de la totalité de cette notice est interdite sans l'accord écrit de HANNA instruments.
HANNA instruments se réserve le droit de modifier ses instruments sans préavis.

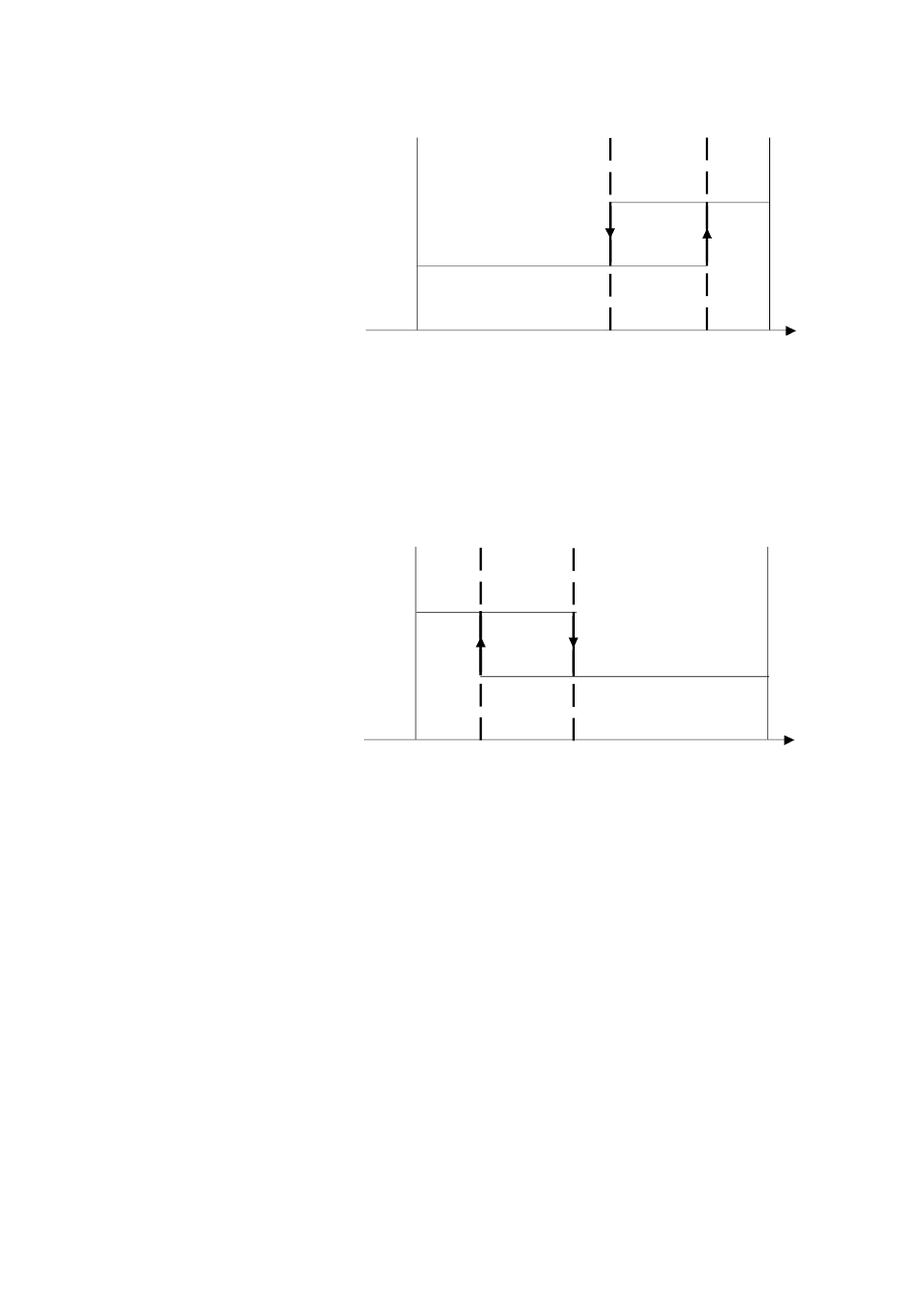

Le graphe ci-dessous montre la réaction du relais en fonction
des différentes valeurs de pH mesurées (identique en mode
ON
OFF
contrôle mV). Lorsque la valeur de pH mesurée dépasse le
seuil programmé, le relais est alimenté jusqu'à ce que la
valeur redescente en dessous de la valeur du seuil moins
l'hystérésis. Cette configuration permet de commander une
pompe doseuse acide. Un relais défini comme étant un point
ON
OFF
Setpoint
de consigne bas est alimenté lorsque la valeur de pH mesurée
se trouve en-dessous du point de consigne et désactivé lorsque
la valeur de pH mesurée se trouve au dessus du point de
consigne + l'hystérésis. Ce mode de fonctionnement permet
de commander une pompe doseuse pour une base.
Le contrôle PID permet un meilleur lissage de la courbe de
régulation.Avec la fonction proportionnelle, la durée
d'activation du relais de contrôle est proportionnelle à l'erreur
mesurée : Lorsque le point de mesure se rapproche du point
de consigne, le temps d'activation diminue.
44
Setpoint
Setpoint –
Hysteresis
Setpoint +
Hysteresis
14
14
