1. Einleitung
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

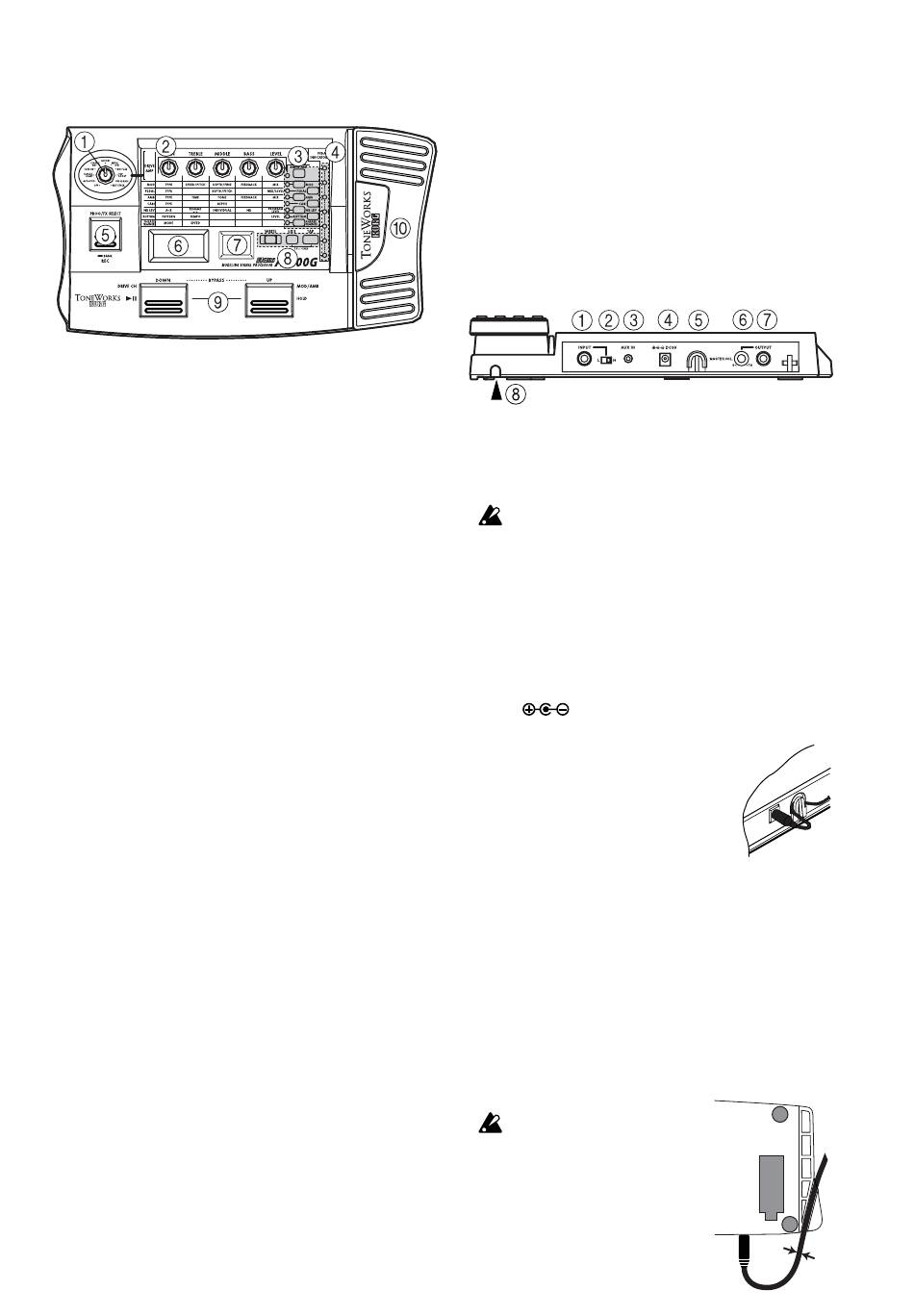

Vorder- und Rückseite
Vorderseite
1
Type-Regler
Hiermit kann der benötigte Drive Amp-Effekt gewählt werden.
2
Regler „1"—„5"
Diese Regler sind jeweils den Parametern des gewählten Effekt-
typs zugeordnet. Die Regler wollen wir im weiteren Verlauf
(von links nach rechts) „1" bis „5" nennen.
Solange Sie keinen Effekt editieren, sind die Regler den Para-
metern des Drive Amp-Effektes zugeordnet. (Siehe „Editieren
des Drive Amp-Effektes" auf S. 41.)
3
Effektwahltasten
Bei wiederholtem Drücken der DRIVE·AMP-Taste wählen Sie
abwechselnd Kanal A und B des Drive Amp-Effektes. Außer-
dem wird der Editierbetrieb aktiviert. Die Diode neben dieser
Taste blinkt abwechselnd grün (Kanal A) oder rot (Kanal B).
Drücken Sie die Taste MOD, PEDAL, AMB oder CABI, um
den zugeordneten Effekt ein- oder auszuschalten bzw. um ihn
editieren zu können. Die dazugehörige Diode zeigt jeweils den
Status an: leuchtet, aus und blinkt (Editieren).
Durch wiederholtes Drücken der NR LEV-Taste wählen Sie
abwechselnd den Editierbetrieb (Diode blinkt) und den An-
Status (Diode leuchtet).
Mit den Tasten RHYTHM und PHRASE TRAINER können Sie
die dazugehörige Funktion abwechselnd ein- und ausschalten. Die
Diode neben der gedrückten Taste leuchtet dann bzw. erlischt.
4
Pedalanzeige
Diese LED-Kette zeigt den Status des Pedaleffektes (d.h. wie
weit das Pedal gedrückt ist) an. Wenn die Stimmfunktion (Tu-
ner) aktiv ist, zeigen diese Dioden an, wie genau die gespielte
Note gestimmt ist. Im Phrase Trainer-Modus wird hiermit die
Aufnahme-/Wiedergabedauer angezeigt.
5
PROG/FX SELECT-Taste
Mit dieser Taste wählen Sie abwechselnd den Program- (PROG)
und Effektwahl-Modus (FX SELECT).
6
Multi-Display
Hier werden der Program-Name, die Parameternamen und -
werte sowie für das Editieren wichtige Symbole angezeigt.
7
Nummern-LED
Hier werden die Program-Bank, und -Nummer angezeigt.
Wenn die Stimmfunktion (Tuner) eingeschaltet ist, erscheint
hier der Name der erkannten Note.
8
WRITE-, EXIT-, TAP-Tasten
Mit der WRITE-Taste kann ein editiertes Program gespeichert wer-
den. Die EXIT-Taste erlaubt die Rückkehr in den Program-Mo-
dus. Bei Verwendung eines Delay-Effekts können Sie durch wie-
derholtes Drücken der TAP-Taste die Verzögerungszeit einstel-
len.
36
9
DOWN- und UP-Taste
Mit diesen Tasten können Programs, der Bypass-Modus, die
Mute-Funktion (Stummschaltung) sowie der benötigte Drive
Amp-Kanal gewählt werden.
0
Schwellpedal
Hiermit kann der Effekt angesteuert werden, der als Pedal-
Effekt definiert wurde. Wenn Sie das Pedal vollständig hin-
unterklappen und dann noch etwas weiter treten, können Sie
den Pedal- Effekt ein- und ausschalten.
Rückseite
1
INPUT-Buchse
Wenn Sie Batterien für das Gerät verwenden, fungiert diese
Buchse als Netzschalter. Sobald Sie ein Kabel anschließen, ist
der Strom eingeschaltet.
Bevor Sie den Strom ein- oder ausschalten, sollten Sie die Laut-
stärke aller angeschlossenen Geräte zurückdrehen.
2
Eingangspegelschalte
Stellen Sie diesen Schalter dem Ausgangssignal Ihres Instru-
ments entsprechend ein.
3
Kopfhöreranschluß (Stereominiklinke)
Hier können Sie einen Kopfhörer anschließen.
4
DC9V
Hier können Sie den separat erhältlichen Wechselstromadapter
(DC9V
) anschließen. Sobald Sie den Anschluß herge-
stellt haben, ist der Strom automatisch eingeschaltet.
5
Kabelhalterung
Wenn Sie den separat erhältlichen
Wechselstromadapter anschließen, sollten
Sie dessen Kabel wie in der Abbildung un-
ten in der Halterung befestigen. Wenn Sie
das Kabel aus der Halterung nehmen, soll-
ten Sie es nicht zu stark ziehen oder anspan-
nen.
6
MASTER VOL.-Regler (allgemeine Lautstärke)
Hiermit bestimmten Sie die Lautstärke der an der OUTPUT-
Buchse anliegenden Signale.
7
OUTPUT-Buchse
Diese Ausgangsbuchse kann auch als Kopfhöreranschluss ver-
wendet werden.
8
Kabelhaken
Hiermit kann sichergestellt werden, dass sich das Gitarrenkabel
während des Betriebes nicht löst. Verlegen Sie das Kabel wie
in der Abbildung gezeigt.
Diese Kabelführung eignet sich nur
für Gitarrenkabel mit einem Durch-
messer von maximal 8mm.
Max.
8mm
