AVERTISSEMENT
!
• Risque d'incendie et de choc électrique.
• Coupez l'alimentation en gaz et l'alimentation électrique avant de procéder à l'entretien de l'appareil.
• N'utilisez que les accessoires optionnels et les pièces de rechange approuvés par Wolf Steel pour cet
appareil. L'utilisation d'accessoires non listés (soufflerie, portes, persiennes, moulures, composants de
gaz, composants d'évacuation, etc.) pourrait être non sécuritaire at annulera la garantie et la certification.
• Afin de prévenir les chocs électriques et les dommages causés par le feu, assurez-vous que le cordon
d'alimentation du ventilateur n'entre pas en contact avec quelconque surface de l'appareil. Ne faites pas
passer le cordon d'alimentation sous l'appareil.
• Le harnais de fils fourni dans l'ensemble de soufflerie est un harnais universel. Lors de son installation,
assurez-vous que tout excès de fil est confiné, l'empéchant ainsi d'entrer en contact avec des objets
chauds ou mobilés.

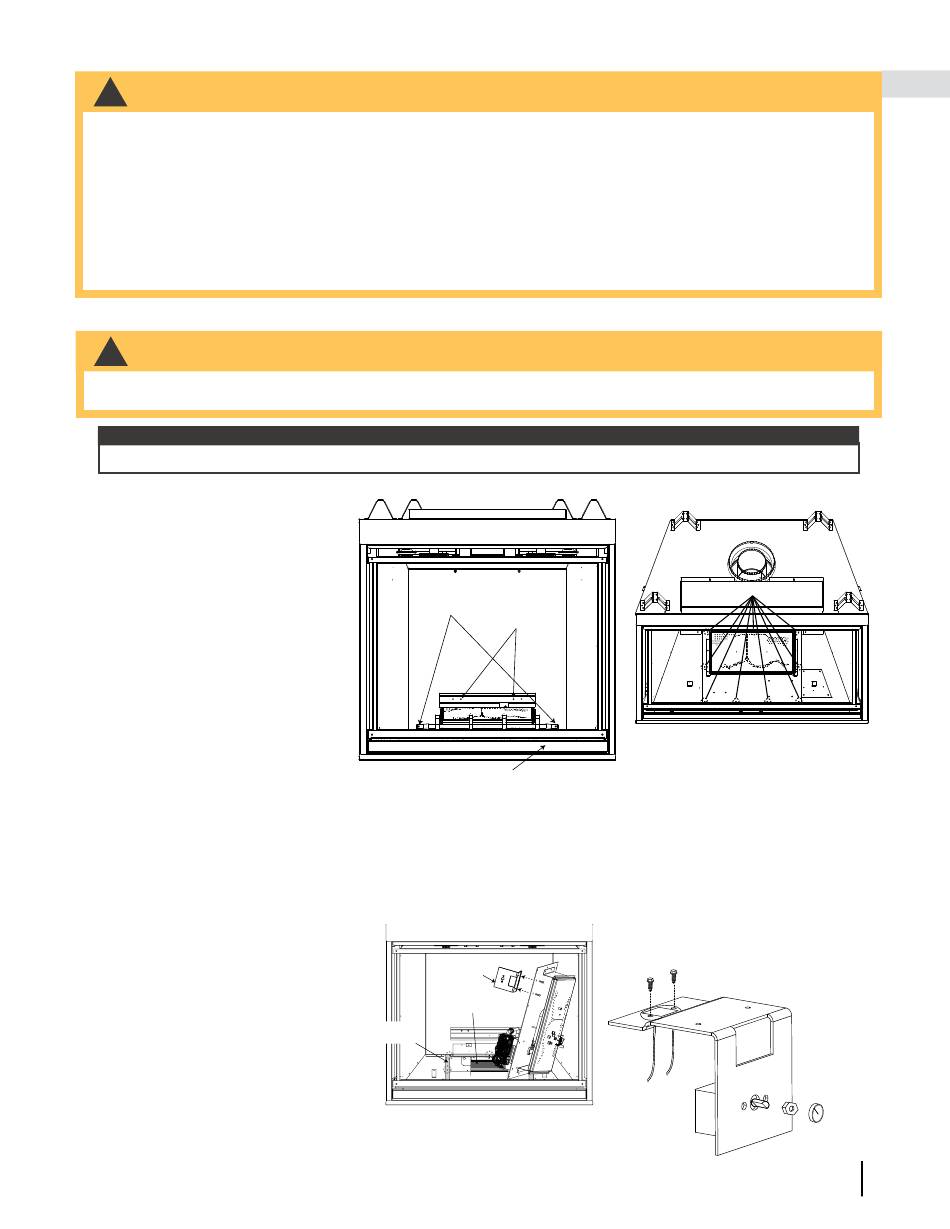

7.1 accès à la soufflerie
AVERTISSEMENT
!
• Faites bien attention à ne pas endommager le joint d'étanchéité du brûleur. Un joint d'étanchéité de
rechange peut être commandé chez votre détaillant / distributeur autorisé.
note:
Si les panneaux de briques optionnels ont été installés, ils devront être enlevés avant de procéder.
Retirez le panneau d'accès
A.
aux commandes.
Pour retirer la porte (voir
B.
la section « enlèvement et
installation de la porte »).
Retirez délicatement
C.
l'ensemble de bûches et
les panneaux de briques
optionnels (si installés) (voir
la section « disposition des
bûches »).
Enlevez les deux vis servant
D.
à fixer la grille avant.
Retirez les deux vis servant
E.
à fixer le support à bûche
arrière.
Enlevez les neuf vis sur le pourtour, comme illustré, puis retirez l'assemblage de la base du brûleur et
F.
le joint. (Le raccord flexible de l'alimentation en gaz devrait être suffisamment mobile pour permettre de
déplacer l'assemblage vers le côté.)
7.2 installation de la soufflerie
Ouvrez l'ensemble de
A.
soufflerie et retirez le
thermodisque du support.
Retirez le support de
commande de la vitesse de
la base du brûleur. Installez
le thermodisque et le
commutateur de commande
sur le support de commande
de vitesse et fixez le tout à la
base du brûleur.
Inversez la procédure pour
B.
réassembler.

7.0 installation de la soufflerie optionnelle

GRILLE AVANT
SUPPORT
DE BÛCHE
ARRIÈRE
AVANT
DES BÛCHES
GRILLE
PANNEAU D'ACCÈS
VIS DU POURTOUR
PANNEAU D'ACCÈS AU COMMAND
VIS DE PÉRIMÈTRE
SUPPORT DU
CONTRÔLE
DE VITESSE
SOUFFLERIE
JOINT
D'ÉTANCHÉITÉ
SPEED CONTROL
BRACKET
PANNEAU D'ACCÈS AU COMMAND
SUPPORT
ARRIÈRE
GASKET
INTERRUPTEUR
DE CONTRÔLE
DE VITESSE
SUPPORT
AVANT
DES BÛCHES
GRILLE
ARRIÈRE
VIS DE PÉRIMÈTRE
SPEED CONTROL
BRACKET
BLOWER
THERMODISQUE
BOUTON DE
CONTRÔLE
DE VITESSE
VARIABLE
