Configuration de l'appareil

RS485/Modbus

RS485/Modbus
RS485/Modbus est utilisé pour transférer des données de mesures sur l'appareil IMx-
W, WindCon à partir d'autres systèmes. Si l'appareil IMx-W, WindCon est placée en
premier ou en dernier dans la chaîne RS485, l'adaptation d'impédance RS485
incorporée de l'appareil IMx-W, WindCon doit être activée. L'adaptation d'impédance du
bus RS485 est configurée par des interrupteurs DIP (voir le tableau des paramètres
d'adaptation d'impédance de bus RS485 ci-dessous).
*GND (voir le schéma ci-dessous) – Les appareils qui sont reliés au RS485 doivent avoir
le même potentiel de masse. Par conséquent, veillez à ce que tous les appareils soient
reliés au même potentiel de masse. Dans le cas où un équipement RS485 flottant est
relié aubus RS485 de l'IMx-W, WindCon, le connecteur RS485 GND de l'IMx-W,
WindCon peut être utilisé pour garantir le même potentiel de masse pour le bus RS485.
Normalement, tous les appareils sont reliés à la même connexion de masse. Dans ce
cas, le connecteur RS485 GND de l'IMx-W, WindCon ne doit pas être connecté de façon
à éviter des boucles de masse.
Important – Pour éviter des boucles de masse, veillez à ce qu'il n'y ait qu'une seule
connexion de masse sur chaque équipement. Le connecteur CAN GND de l'IMx-W,
WindCon peut être utilisé dans le cas où le bus de l'équipement connecté est
flottant.
Tableau 3-7 : Paramètres d'adaptation impédance de bus RS485.
Adaptation d'impédance RS485
Pas d'adaptation d'impédance
Adaptation d'impédance (par défaut)
Pour plus de renseignements sur RS485/Modbus, veuillez vous référer au « Mode
d'emploi Modbus pour IMx et Mascon16 ». Référez-vous également aux tableaux
présentés dans la rubrique Branchements des fils et au schéma Emplacements des
connecteurs et interrupteurs pour obtenir des détails sur la dénomination des
connecteurs et leur emplacement.
3 - 26

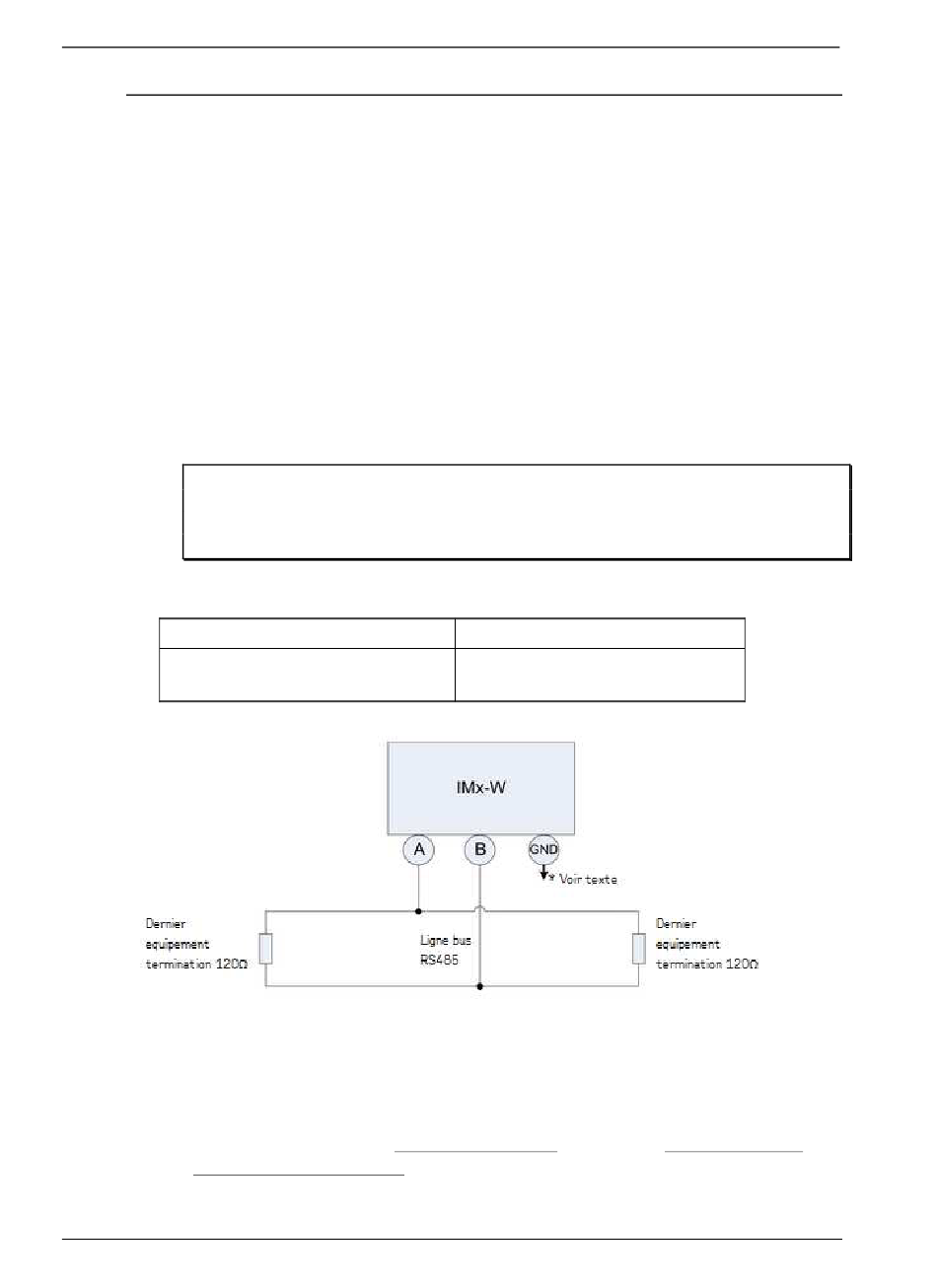

Figure 3 - 28.
Branchement et adaptation d'impédance d'extrémité RS485.
DIP3
0000
1000
