Installation
Sortie secteur externe

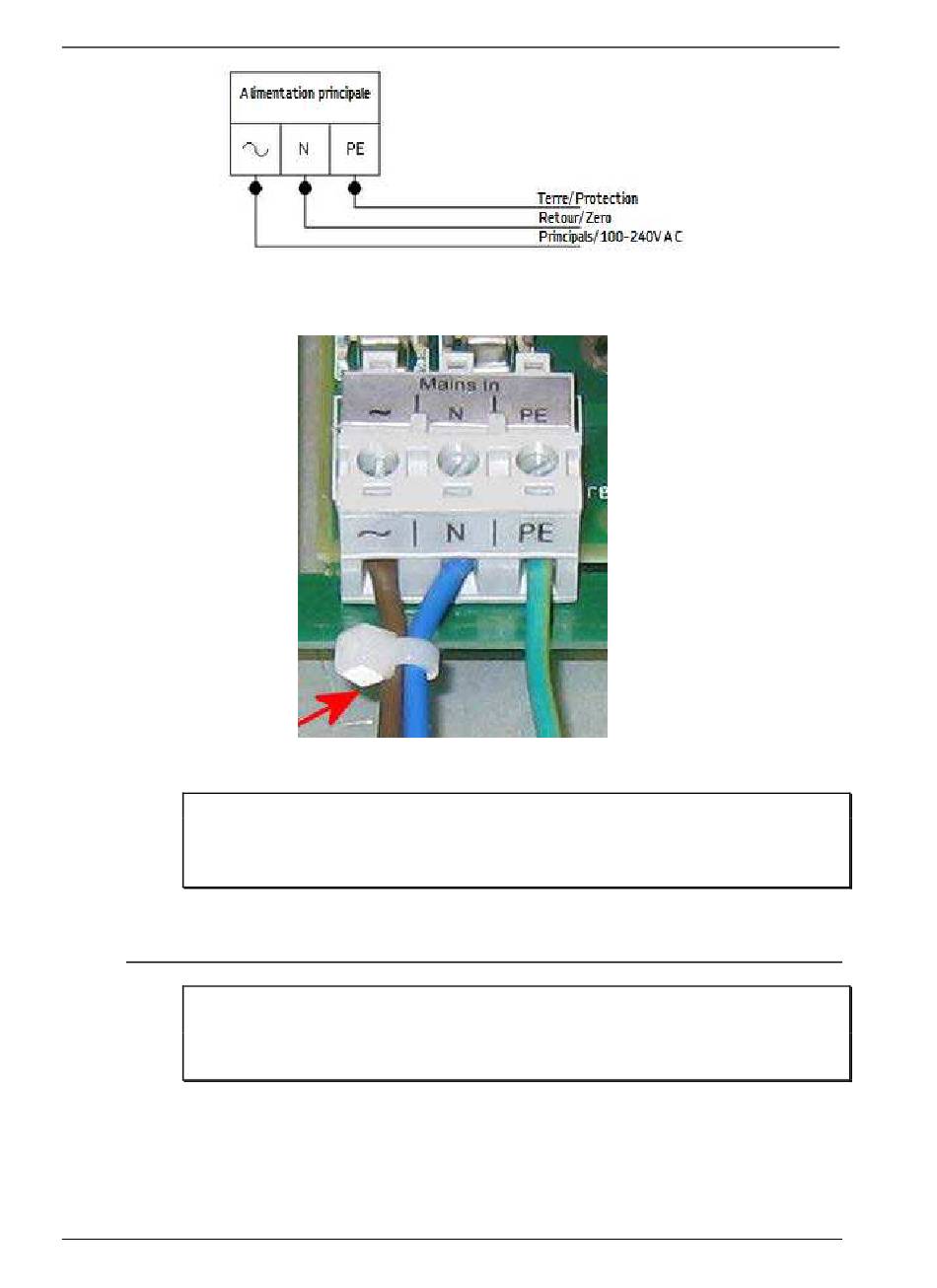

Bornier d'alimentation secteur (voir également la figure ci-dessous pour l'utilisation de serre-câbles).
Important – De façon à prévenir un événement dangereux, les fils de neutre (N) et
de phase (
d'un serre-câble (par exemple, un serre-câble CV-100K en nylon) à proximité du
connecteur d'alimentation secteur.
Sortie secteur externe
Important – Tout l'équipement fourni par des sources externes doit être évalué
individuellement et approuvé avec l'appareil IMx-W par rapport aux exigences en
matière de compatibilité électromagnétique et de sécurité (CE et ETL). Consultez
toujours SKF CMC Luleå avant toute utilisation de la sorti secteur externe.
Pour brancher le câble d'alimentation sur l'équipement externe par l'intermédiaire du
connecteur de sortie secteur externe, suivez les instructions ci-dessous.
•
Branchez d'abord le fil vert/jaune entre l'équipement externe et le rail de terre de
protection (PE).
2 - 6
Figure 2 - 3.
Figure 2 - 4.
Fils d'alimentation secteur fixés à l'aide d'un serre-câble.
∼
) du câble d'alimentation secteur doivent être tous deux fixés à l'aide
SKF Multilog On-Line System IMx-W
Manuel de l'utilisateur
