Configuration de l'appareil
Entrées analogiques 1 à 16 et analogiques isolés 15, 16
Étape 2 – Création d'un point de mesure FFT de processus pour le canal qui est
relié au capteur de charge flexible (normalement Can15 ou Can16).
•
Sélectionnez une machine ou une sous-machine pour laquelle un nouveau point de
mesure FFT de processus doit être ajouté, dans la vue hiérarchique.
•
Cliquez avec le bouton droit de la souris, sélectionnez Ajouter puis Point.
•
Sélectionnez l'appareil IMx, puis FFT de processus.
Étape 3 – Configuration des paramètres généraux du point de mesure FFT de
processus.
3 - 14

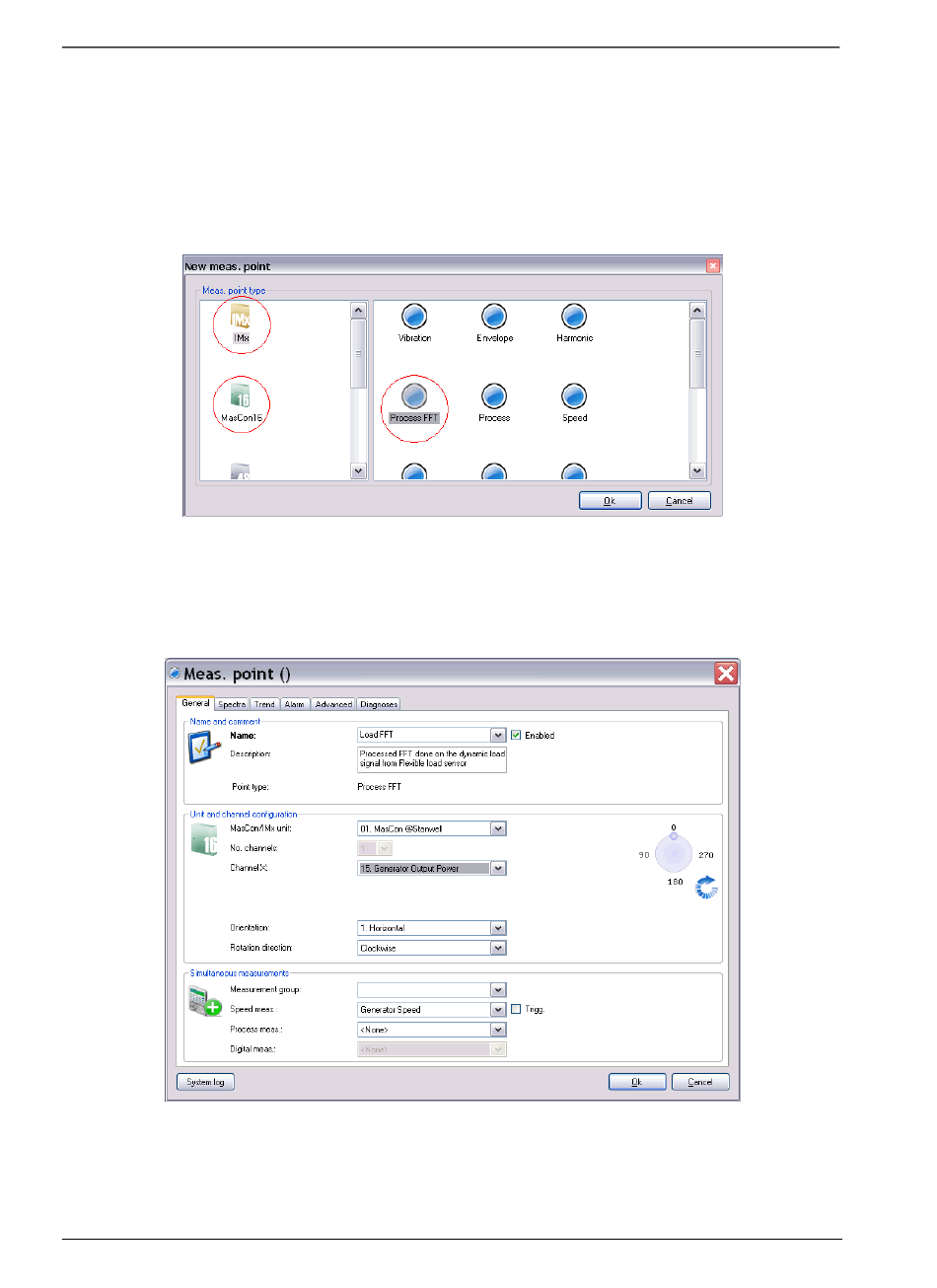

Figure 3 - 9.
Création d'un point de mesure FFT de processus.
Figure 3 - 10.
Paramètres généraux du point de mesure FFT de processus.
