Configuration de l'appareil
Pilotes de relais
Référez-vous aux tableaux présentés dans la rubrique Branchements des fils et au
schéma Emplacements des connecteurs et interrupteurs pour obtenir des détails sur la
dénomination des connecteurs et leur emplacement.
Il convient de noter que les bornes DO_Ch1 +12V et DO_Ch2 +12V ont toujours la
tension de +12V, alors que les bornes DO_Ch1 et DO_Ch2 sont les pilotes de côté bas
connus sous le nom de collecteurs ouverts.

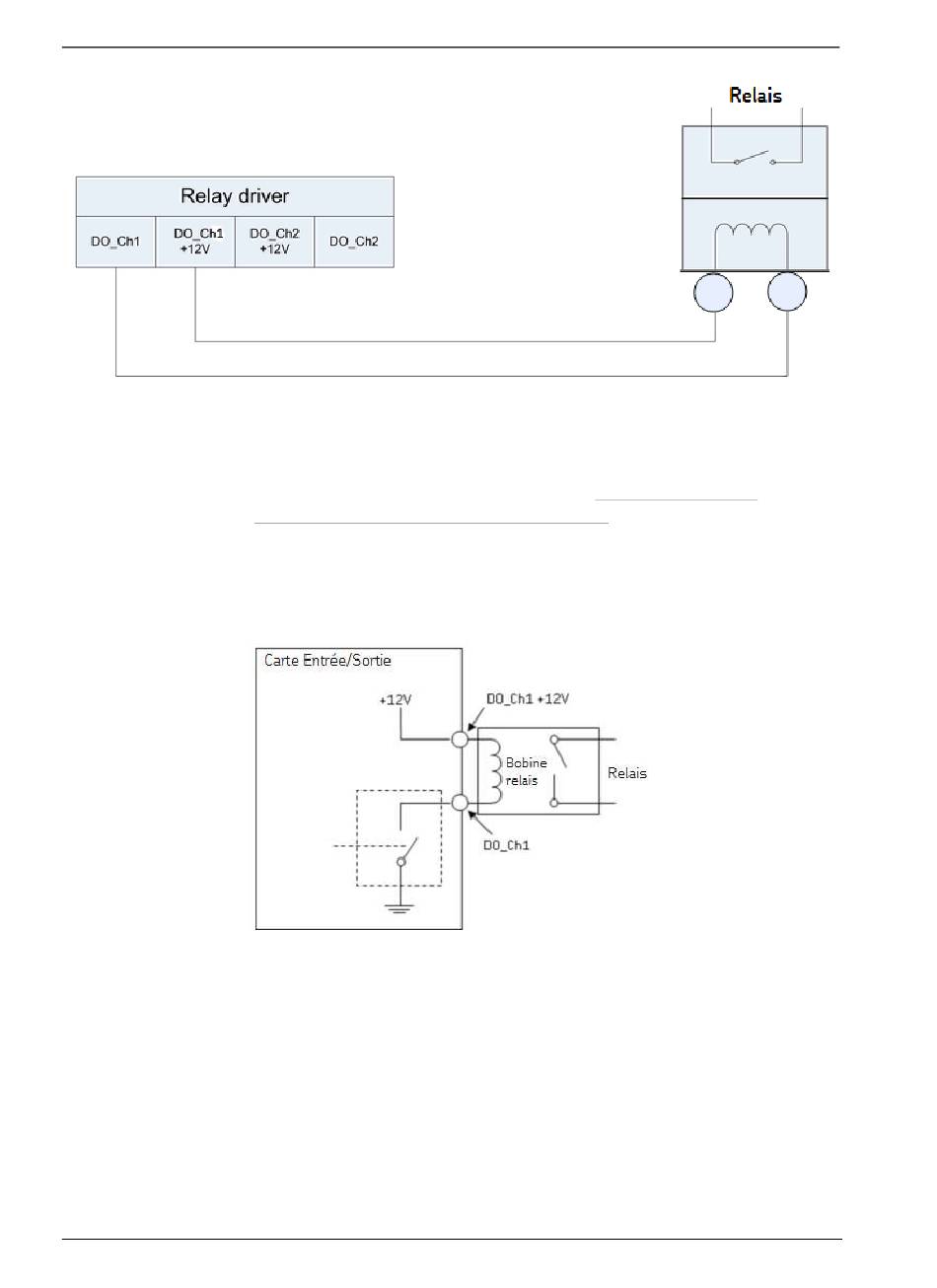

Pilote de collecteur ouvert de relais indiquant une alarme inactive.
3 - 24
Figure 3 - 25.
Branchement de pilote de relais d'une sortie.
Figure 3 - 26.
SKF Multilog On-Line System IMx-W
Manuel de l'utilisateur
