Configuration de l'appareil
Entrées analogiques 1 à 16 et analogiques isolés 15, 16
Étape 6 – Configuration des paramètres d'alarme du point de mesure FFT de
processus.
Étape 7 – Création d'un nouveau point de mesure dérivé du matériel. Ceci est
nécessaire parce que les points de mesure sont les seuls qui peuvent être utilisés pour
déclencher d'autres mesures.
•
Sélectionnez une machine ou une sous-machine pour laquelle un nouveau point de
mesure dérivé doit être ajouté, dans la vue hiérarchique.
•
Cliquez avec le bouton droit de la souris, sélectionnez Ajouter puis Point.
•
Sélectionnez IMx, puis Point dérivé.
3 - 16

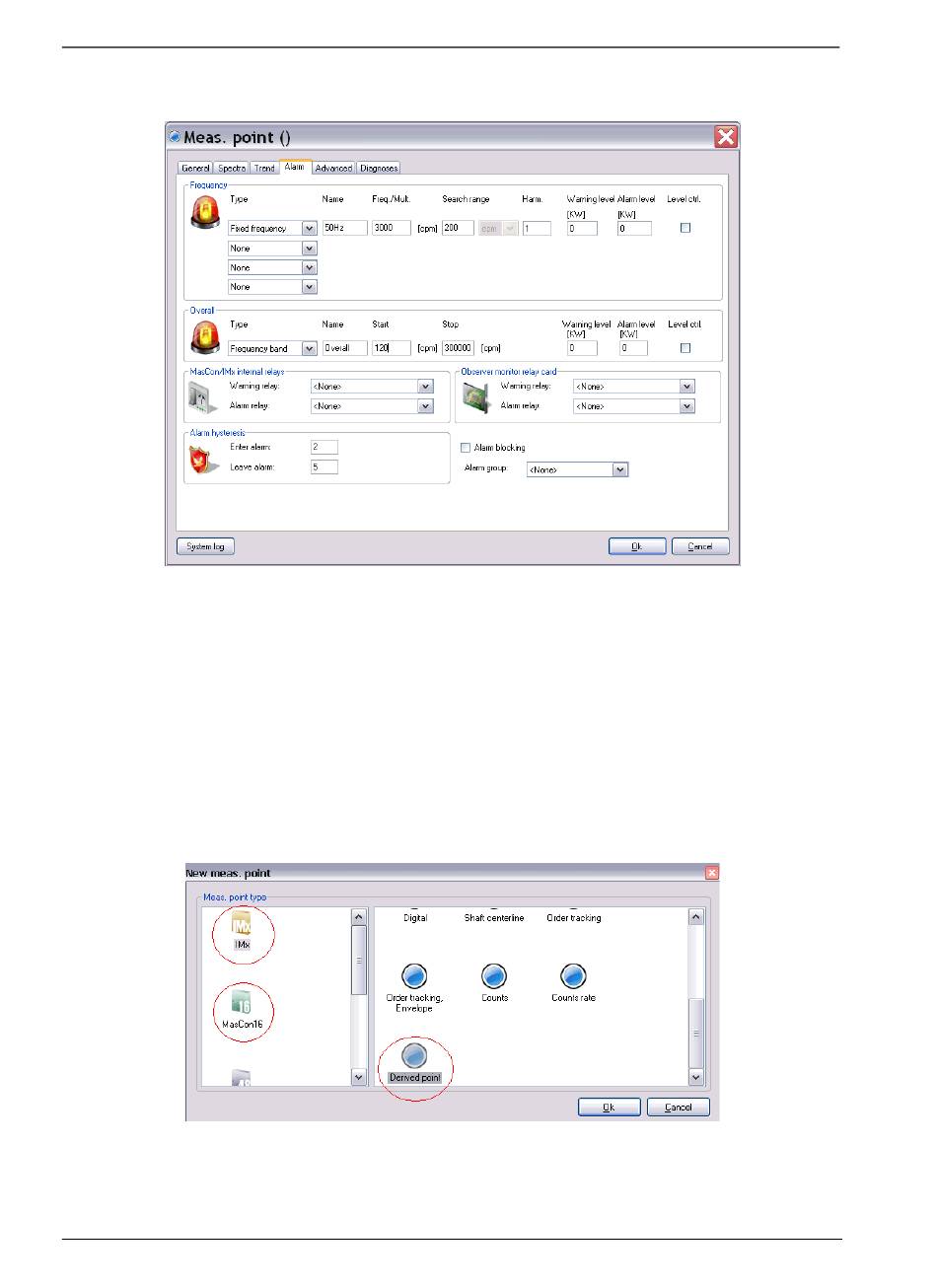

Figure 3 - 13.
Paramètres d'alarme du point de mesure FFT de processus.
Figure 3 - 14.
Création d'un point de mesure dérivé.
