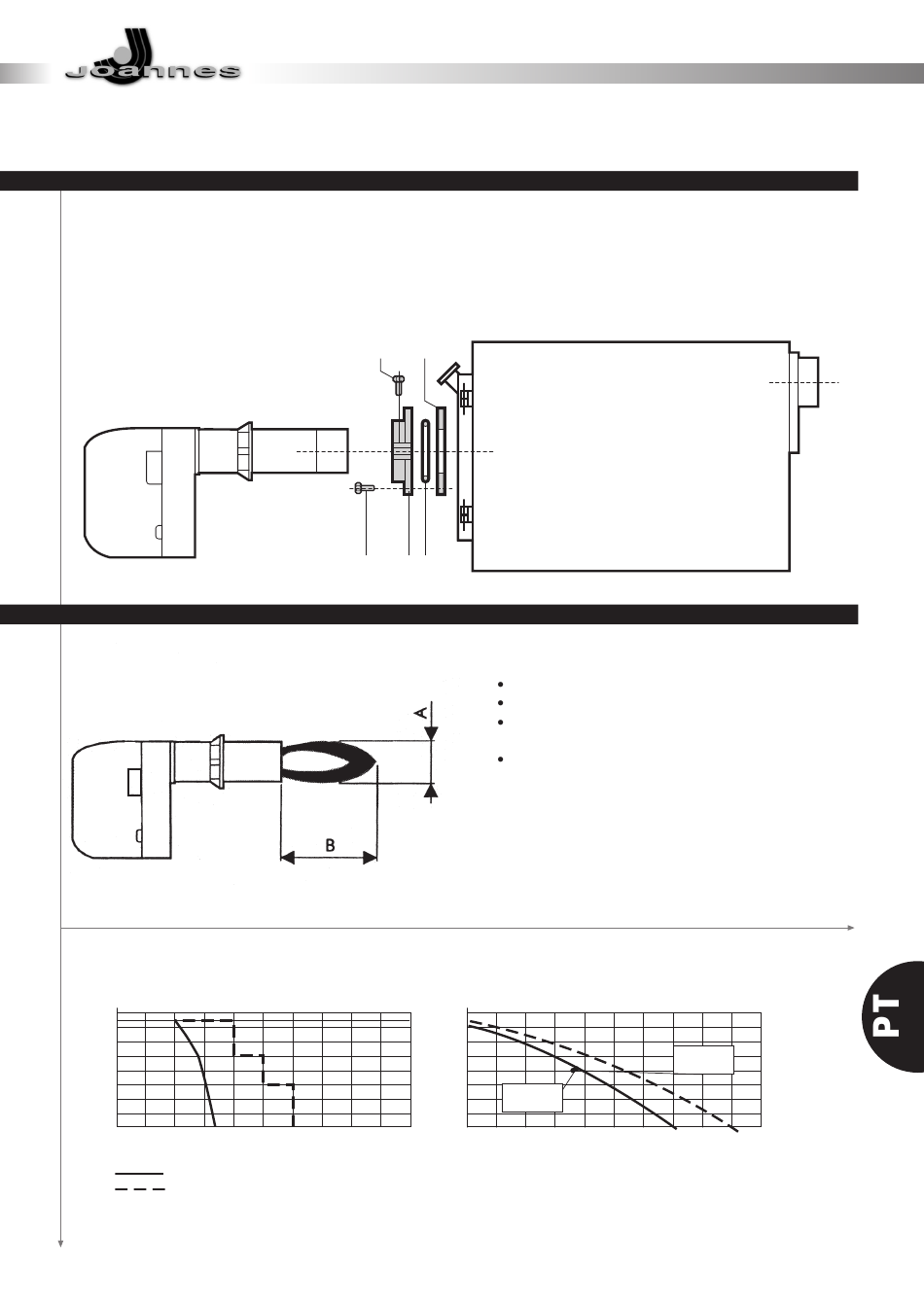

MONTAGEM NA CALDEIRA

Fixar a flange (2) à caldeira com n.4 parafusos (3) colocando a bucha isolante (4) e eventual corda isolante (5). Introduzir
o queimador na flange fazendo com que o bocal possa penetrar na câmera de combustão conforme as indicações do
construtor da caldeira. Apertar o parafuso (1) para bloquear o queimador.
DIMENSÕES DA CHAMA
Diâmetro da chama
Mcal/h
0
200
400
D = 50
600
800
10 20 30 40
Chama
Tubo prova
1 4
3 2 5
D = 60
50 60 70 80 90 100
As dimensões são indicativas sendo influenciadas pelo:
excesso de ar;
forma da câmera de combustão;
desenvolvimento giros dos vapores da caldeira
(direto/ reviramento);
pressão na câmera de combustão.
Comprimento da chama
218 M cal
115 cm
40 60 80 100 120 140 160
pág. 121
667 M cal
200 cm
180 200 220 240
cm
