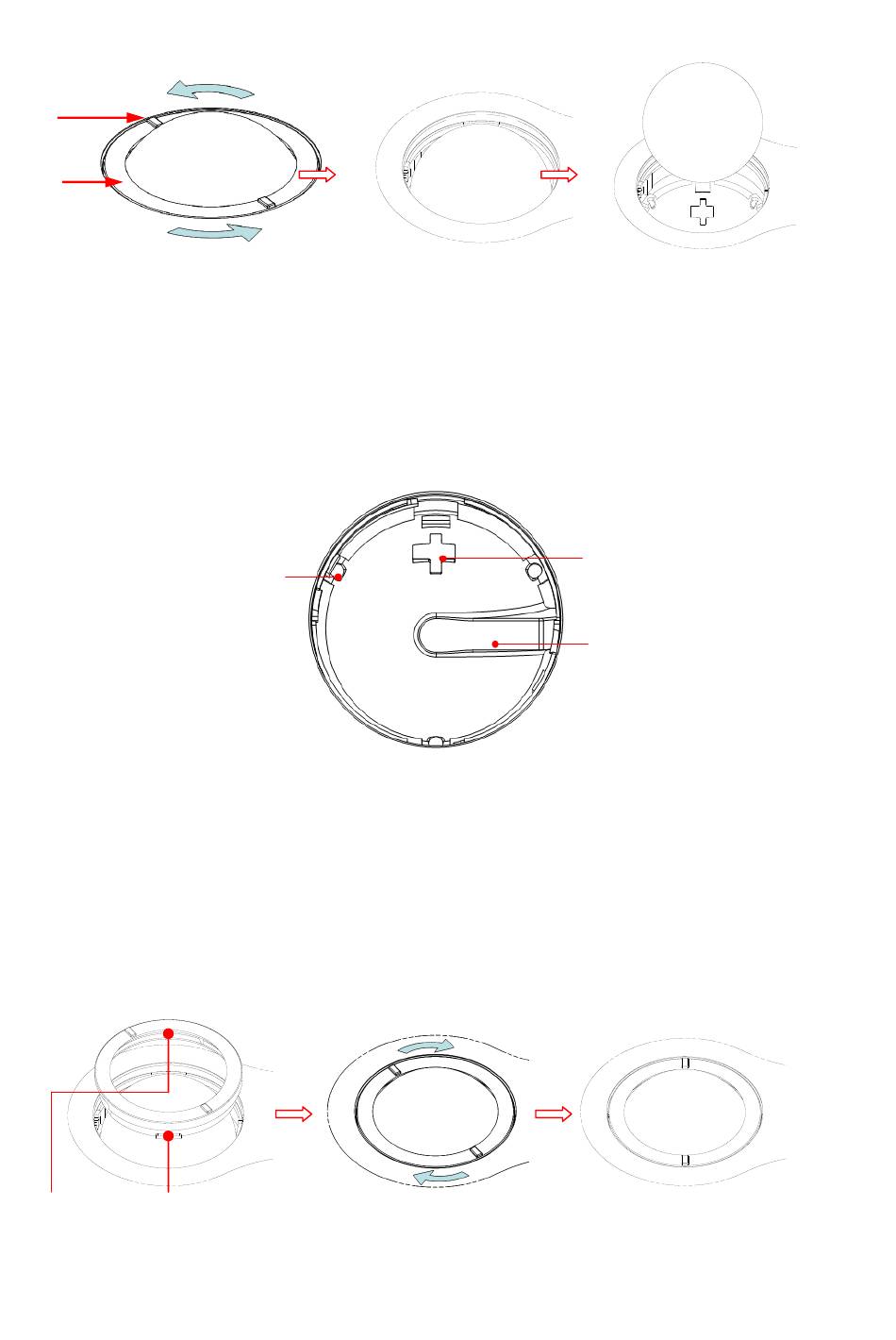

Bague de
fixation
Boule de
commande
Tournez la bague de fixation de 35 degré s dans
le sens inverse des aiguilles d'une montre
b)
Nettoyage
Nettoyez lé gè rement la lentille à l'aide du chiffon jusqu'à ce que vous ayez é liminé tous les
corps é trangers. Nettoyez ensuite les autres piè ces et le filtre à poussiè re. Veillez à exercer
une force adé quate lorsque vous nettoyez la petite bille pour é viter de la faire tomber. Voir
l'illustration ci-dessous. L'ensemble de la procé dure de nettoyage ne né cessite pas un arrê t
de l'é chographe. Réinstallez la boule et la bague de fixation une fois le nettoyage terminé .
Petite bille (x3)
Si du liquide est vaporisé sur la boule de commande, la majeure partie de ce liquide
s'é vacue par le dé gorgeoir. Vous pouvez terminer de sé cher le dispositif à l'aide du chiffon.
c)
Installation de la boule de commande
Ré installez la boule, alignez la boucle de fixation sur l'ouverture du couvercle avant,
appuyez des deux mains sur la bague de fixation et faites-la tourner de 35 degré s dans le
sens des aiguilles d'une montre pour mettre en place la boucle (un clic se fait entendre). La
bague de fixation est bien en place dè s lors qu'il n'est plus possible de la faire bouger. Voir
l'illustration ci-dessous. Reportez-vous à l'illustration ci-dessous.
Avant l'installation
Boucle de fixation (x2)
Retirez la bague de fixation
Tourner de 35 degré s dans le
sens des aiguilles d'une montre
Sortez la boule
Lentille
Dé gorgeoir
Installé e
Maintenance du systè me 16-3
