MULTIPACK - Bloc de puissance DMX/Analogique 4X5A

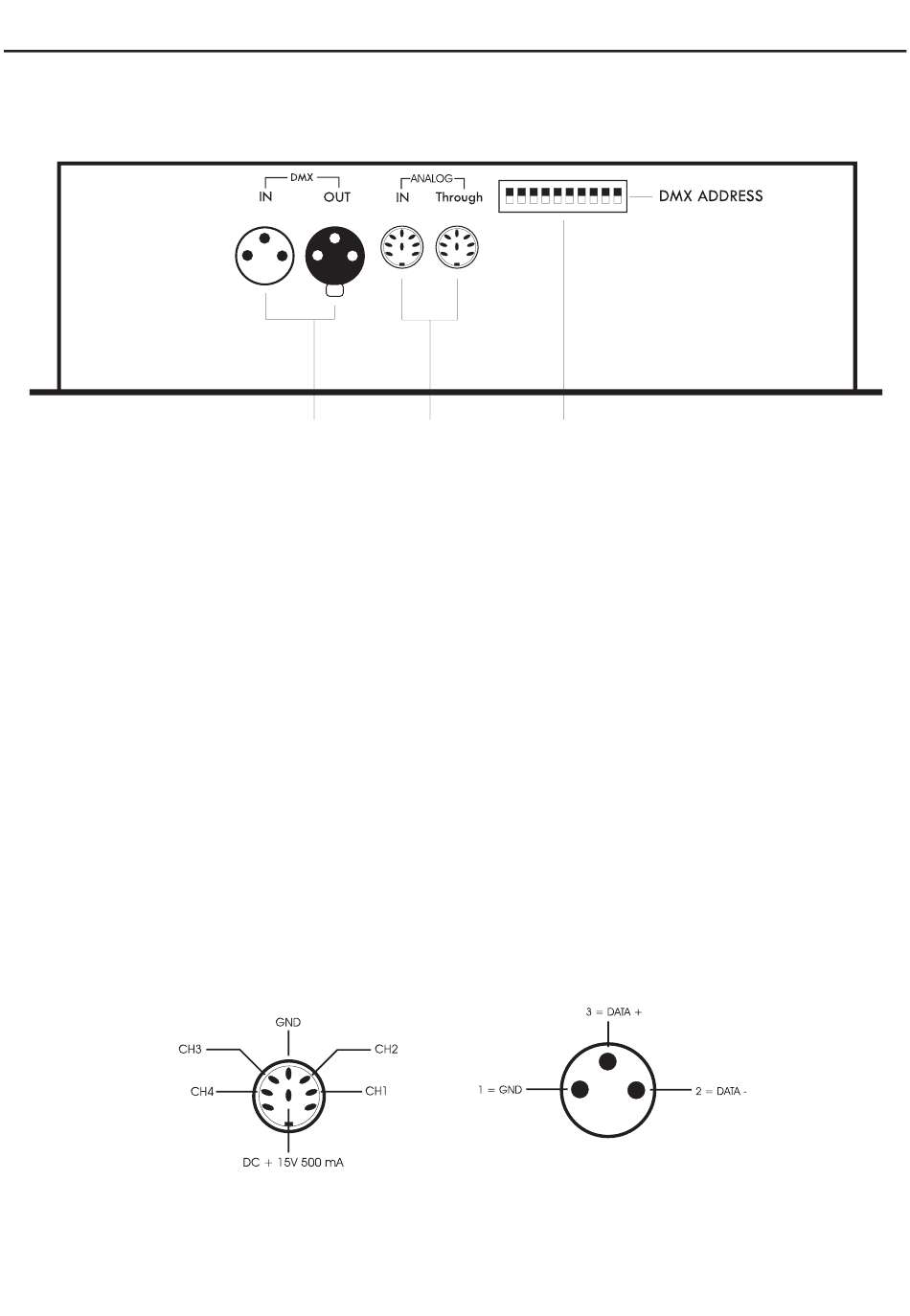

4.2 Coté
1 - Entrée et sortie DMX :
Fiches XLR 3 broches.
2 - Entrée et sortie 0 - 10V :
Fiches DIN 8 broches. Permettent de piloter l'appareil en 0-10V. L'entrée et la sortie 0-10V fournissent sur leur
broche centrale une tension de 15V. Ne pas y raccorder les contrôleurs fournissant de la tension.
3 - Dipswitches :
Les dipswitches servent a adresser les canaux de MULTIPACK. C'est la combinaison des switches 1-9 qui
déterminent l'adresse des canaux.
Le switche 10 permet de déterminer le mode dans les cas suivants:
- Si les switches 1-9 sont ON et que le switche 10 est sur ON, l'appareil est en mode DMX parallèle.
- Si les switches 1-9 sont OFF et que le switche 10 est sur ON, l'appareil est en mode AUTO parallèle.
- Si les switches 1-9 sont ON et que le switche 10 est sur OFF, l'appareil est en mode DMX.
- Si les switches 1-9 sont OFF et que le switche 10 est sur OFF, l'appareil est en mode AUTO.
Le mode auto: Programme chenillard interne.
Le mode parallèle: Les quatre canaux sont regroupés en un seul.
5 - Câblage fi che
Page 3
1
Entrée/sortie 0-10V
3
2
Entrée/sortie DMX
