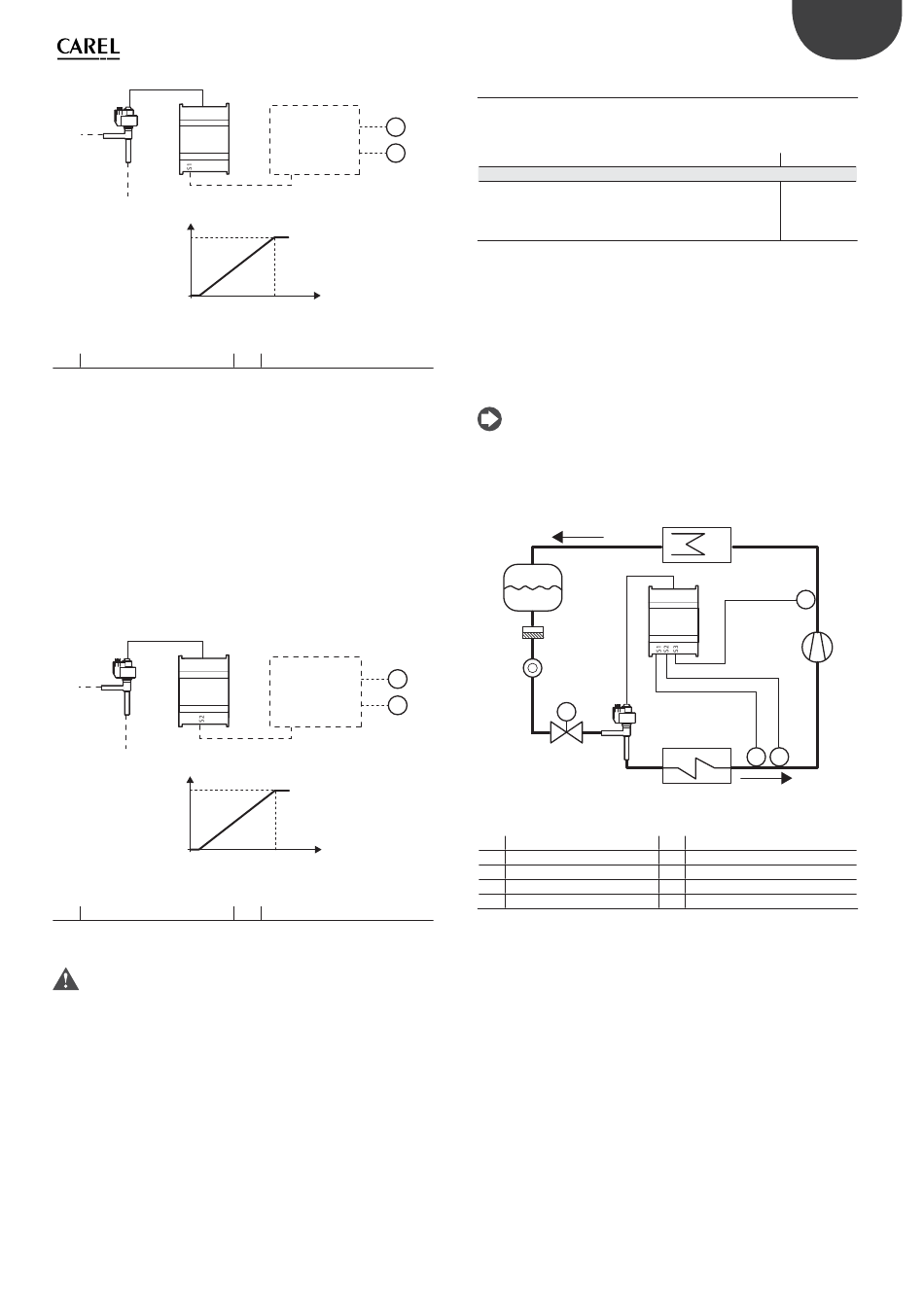

Positionneur analogique (0...10 Vdc)
La vanne sera positionnée linéairement selon la "Valeur d' e ntrée 0...10 V
pour positionnement analogique vanne" lue par l' e ntrée S2.
Il n'y a aucun réglage PID ni aucune protection (LowSH, LOP, MOP, HiTcond),
aucune procédure de déblocage de vanne et aucun réglage auxiliaire.
L' o uverture de l' e ntrée digitale DI1 détermine l'arrêt du réglage, avec relative
fermeture forcée de la vanne et le passage à l' é tat de stand-by.
EV
EVD
evolution
A
100%
0%
0
Fig. 5.g
Légende :
EV
Vanne électronique
Pour les branchements électriques, voir le paragraphe 2.11 "Schéma
général de branchement".
Attention : les procédures de pré-positionnement et de re-
positionnement ne seront pas eff ectuées. Le positionnement manuel
peut de toute manière être habilité avec réglage actif ou en stand-by.
T
regulator
P
4-20 mA
20
mA
A
Ouverture vanne
T
regulator
P
0-10 Vdc
10
Vdc
A
Ouverture vanne
5.6
Réglage auxiliaire
Le réglage auxiliaire peut être activé en même temps que le réglage
principal et il utilise les sondes éventuellement branchées aux entrées
S3 et/ou S4.
Paramètre/description
CONFIGURATION
Réglage auxiliaire :
1=Déshabilité ; 2=Protection haute température de
condensation sur S3 ;3= Thermostat modulant sur S4 ;
4=Sondes de réserve sur S3 et S4
Pour la protection haute température de condensation (utilisable
seulement avec le contrôle de surchauff e), il faudra installer une sonde de
pression supplémentaire sur S3 qui mesure la pression de condensation.
Pour la fonction de thermostat modulant (utilisable uniquement avec le
contrôle de la surchauff e), il faudra installer une sonde de température
supplémentaire sur S4 qui mesure la température à laquelle on veut
l'eff et de la thermostatation (voir paragraphe relatif ).
La dernière option (toujours utilisable) demande l'installation des deux
sondes S3 et S4, la première de pression et la seconde de température.
Remarque : si l'on souhaite adopter une seule sonde de secours, il
est de toute manière possible, moyennant les paramètres constructeur,
varier séparément les seuils et la gestion des alarmes sonde.
Protection HiTcond (haute température de condensation)
Ci-dessous le schéma fonctionnel.
L
F
S
M
EEV
V
Légende :
CP
Compresseur
C
Condenseur
L
Récepteur de liquide
F
Filtre déshydrateur
S
Voyant liquide
Pour les branchements électriques, voir le paragraphe 2.11 "Schéma
général de branchement".
Comme nous l'avons déjà dit, la protection HiTCond, que l'on peut
habiliter seulement si le contrôle mesure la pression/température de
condensation, agit avec modération en fermant la vanne si la température
de condensation atteint des valeurs excessives, pour éviter que le
compresseur ne s'arrêt à cause de la haute pression. La sonde de pression
de condensation doit être branchée à l'entrée S3.
Thermostat Modulant
Cette fonction permet, moyennant l'utilisation d'une sonde de
température sur l'entrée S4, d'eff ectuer une partialisation de l'ouverture
de la vanne électronique dans le but de limiter la baisse de la température
lue et d'atteindre la valeur de consigne de réglage relative. Elle est utile
dans des applications comme les comptoirs frigorifi ques canalisés
dans lesquels on souhaite éviter l'oscillation typique de la température
provoquée par la gestion ON/OFF (thermostatique) de la vanne
solénoïde. Il sera donc nécessaire de brancher, à l'entrée S4, une sonde de
température placée dans une position semblable à celle qui est utilisée
23
"EVD evolution" +0300005FR - rel. 2.1 - 10.02.2010
FRE
Déf.
déshabilité
C
P
EVD
evolution
CP
E
P
T
Fig. 5.h
EEV Vanne d'expansion électronique
V
Vanne solénoïde
E
Évaporateur
P
Sonde (transducteur) de pression
T
Sonde de température
Tab. 5.i
