Astro 360 XL
L'Astro 360 XL peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode
autonome
Panneau de contrôle
Mode de contrôle
Les appareils adressés individuellement sur un câble et connectés à la console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation
suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner les adresses DMX du
projecteur. Il s'agit du premier canal avec lequel l'Astro répond à la console de contrôle.
Si vous utilisez la console, retenez que l'unité possède 52 canaux.
Si vous utilisez plusieurs Astros, assurez-vous de définir correctement l'adressage DMX.
Cependant, l'adresse DMX du premier Astro devrait être 1 (001) ; celle du second Astro devrait être
1+52 = 53 (053) ; celle du troisième Astro devrait être 53+52 = 105 (105), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Astro
correctement. Si au moins deux Astros partagent une même adresse, ils fonctionnent de la même
manière.
Contrôle :
Après avoir défini les adresses de tous les Astros, vous pouvez commencer à les faire fonctionner par le
biais de vos consoles d'éclairage.
Remarque : une fois allumé, l'Astro détecte automatiquement si des données DMX 512 sont reçues ou
non. Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne clignote
pas.
Le problème peut être lié au fait que :
•
le câble XLR venant du contrôleur n'est pas connecté à l'entrée de l'Astro 360 XL.
•
la console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
L'affichage s'éteint après 30 secondes
Si vous n'appuyez sur aucun bouton pendant 30 secondes, l'affichage s'éteint.
Pour allumer l'affichage, appuyez sur le bouton MODE, UP, DOWN ou ENTER.
Une fois que vous avez appuyé sur ce bouton, l'affichage s'allume.

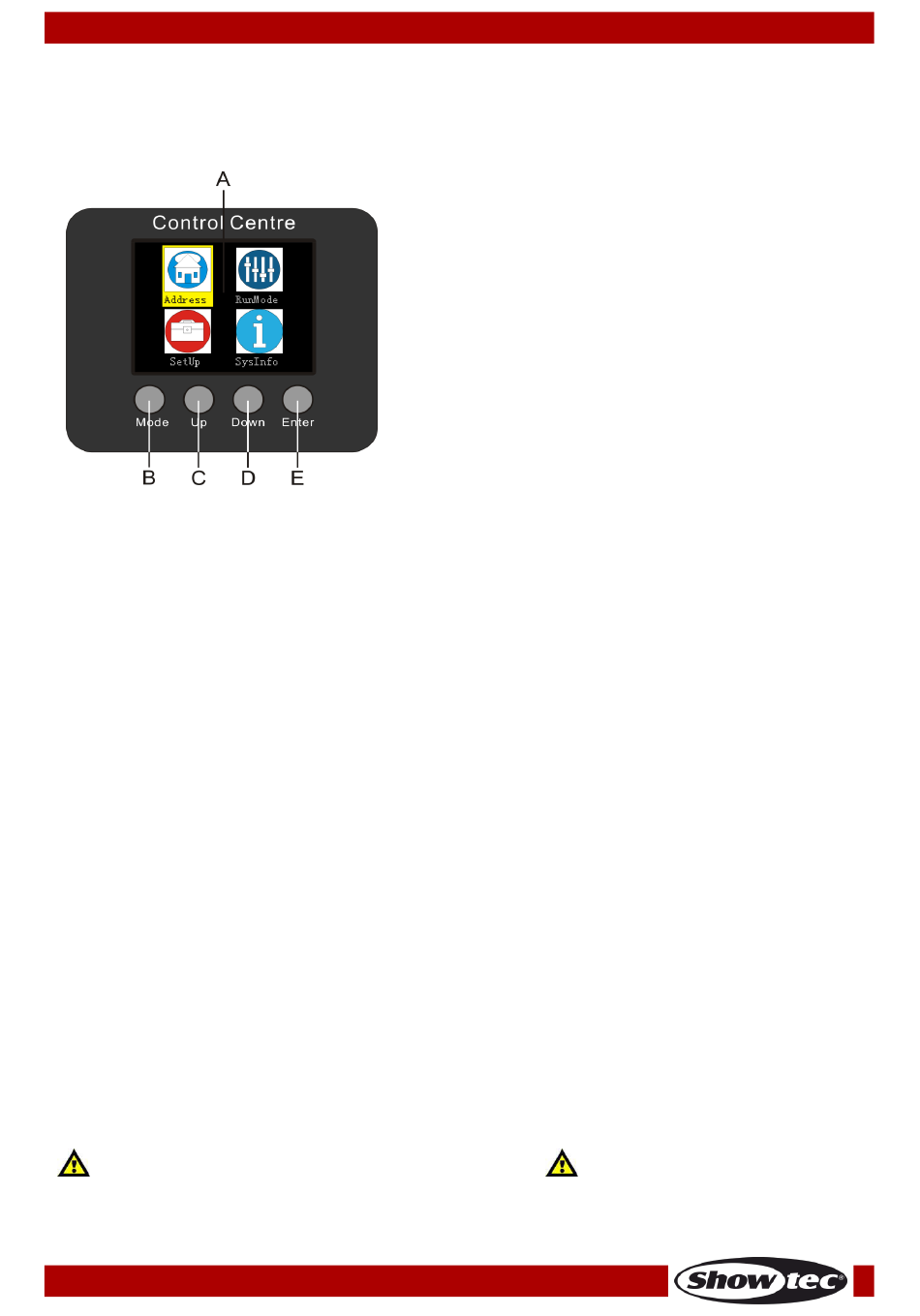

Code commande : 43024
A) Écran LCD
B)
Bouton MODE
C) Bouton UP
(défilement vers le haut)
D) Bouton DOWN
(défilement vers le bas)
E)
Bouton ENTER
14
Schéma 06
