voir « Temporisation »), puis se referme automatiquement. On ne peut commander que le portail complet, donc la commande
piéton ne fonctionne pas. À la différence du mode fermeture automatique :
Si l'on appuie sur une commande pendant l'ouverture, celle-ci n'est pas prise en compte.
Si l'on appuie sur une commande pendant la temporisation, au lieu d'annuler la fermeture automatique, la temporisation redé-
marre à 0.
Si l'on appuie sur une commande pendant la fermeture, le portail s'arrête, se rouvre et démarre la temporisation de la ferme-
ture automatique.
Pour choisir le mode de fonctionnement, il faut régler une valeur allant de 1 à 3, suivre la procédure suivante :
Appuyer 3 secondes sur le bouton « PROG » > L0 clignote 1 fois et L1 s'allume.
Appuyer sur le bouton « SET » > le nombre de LED allumées indique alors le mode de fonctionnement déjà réglé (mode 1
par défaut).
Pour changer le mode de fonctionnement, utiliser les boutons «–» et «+», puis validez avec le bouton SET.
S'il n'y a pas de photocellules de branchées, valider alors le mode 1 en appuyant sur le bouton « SET ». Si des photocellules
sont branchées mais non détectées, vérifier qu'elles sont correctement connectées et correctement alignées. Quel que soit
le mode réglé, toutes les LED s'allument et s'éteignent pour confirmer l'opération.
Remarque :
1. La présence de photocellules permet de protéger le passage pendant la fermeture du portail et pour s'assurer que celles-ci
sont en état de marche, à chaque début de fermeture, le système effectue la procédure de détection des photocellules (autotest
photocellules).
2. Si le mode 1 (qui est réglé par défaut) est celui souhaité par l'utilisateur, il n'est pas forcément nécessaire d'aller dans ce menu
de réglage pour revalider le mode 1, car si les photocellules étaient branchées avant la mise sous tension de la carte (ce qui est
fortement recommandé), elles ont aussi été détectées à la mise sous tension.
b. Temporisation
La temporisation est le temps pendant lequel le portail reste ouvert avant de se refermer automatiquement (si la fermeture
automatique est activée), et est par défaut réglé à 1 (30 secondes).
Pour régler cette valeur, suivez la procédure suivante :
Appuyer 3 secondes sur le bouton « PROG » > L0 clignote 1 fois et L1 s'allume.
Appuyer sur le bouton « + » 1 fois > L2 s'allume à la place de L1.
Appuyer sur le bouton « SET » > le nombre de LED allumées indique alors la valeur réglée.
Utiliser les boutons « – » et « + » pour modifier cette valeur (voir tableau ci-dessous). Appuyez sur le bouton « SET » pour
valider cette valeur, toutes les LED s'allument et s'éteignent pour confirmer l'opération.
Ce temps est réglable de 16 secondes à 90 secondes et vaut 30 secondes par défaut.

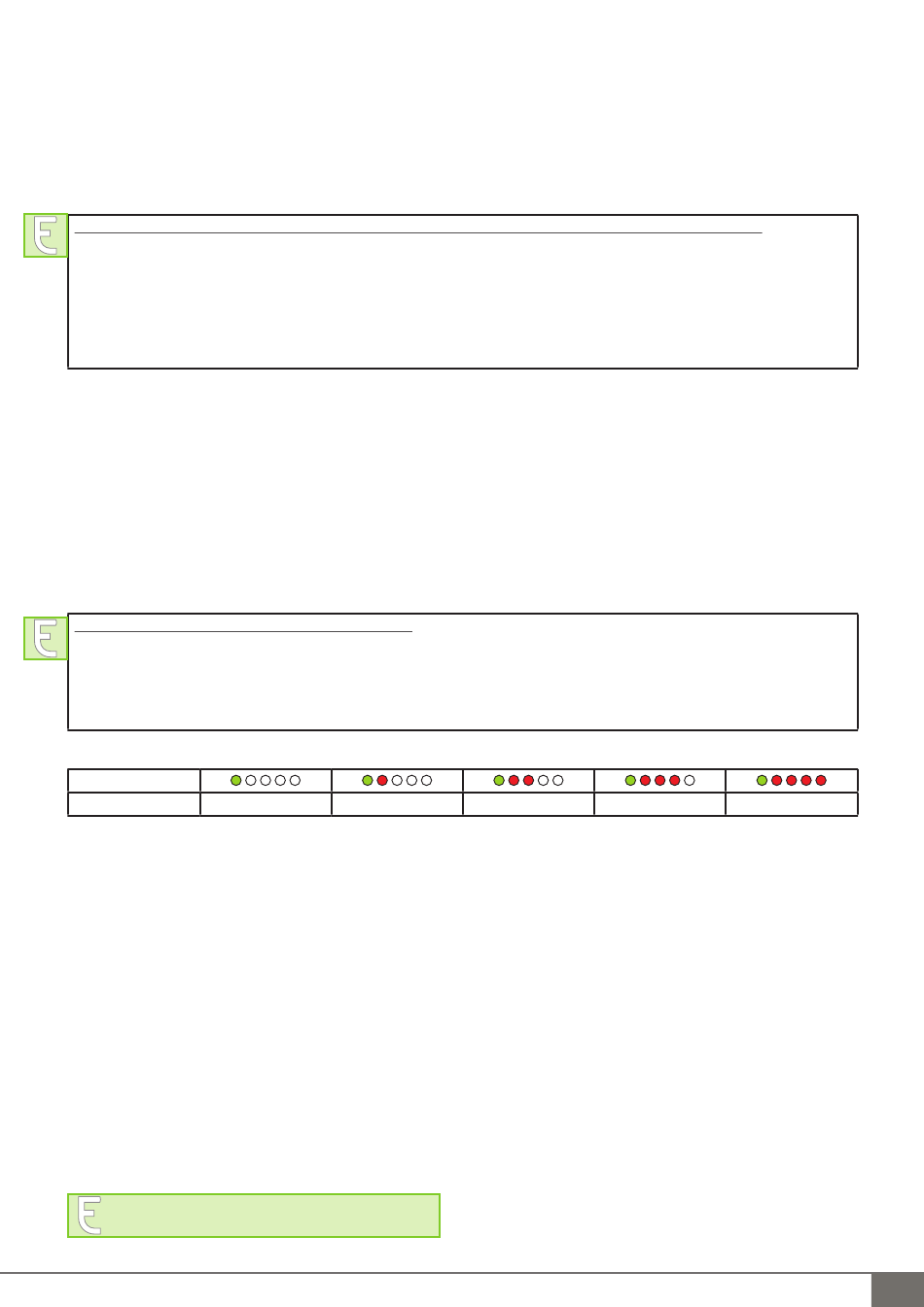

LED allumée
Temporisation
16s
c. Force
IMPORTANT : Le limiteur de force a été conçu de façon à ce que l'installation de cette motorisation montée sur un portail conforme
aux spécifications données dans ce guide, soit conforme à l'annexe A de la norme EN 12453 et cela même lorsque le réglage du seuil
de détection du limiteur de force est au maximum. Il est quand même conseillé de vérifier la conformité de l'installation avec l'annexe A
de la norme EN 12453.
Ce système contrôle la force des moteurs en détectant le courant maximum qu'ils peuvent absorber. Cela signifie que si un
obstacle force suffisamment contre un battant du portail, le courant du moteur dépasse la valeur de détection et le portail
s'arrête. Dans la plupart des cas, il n'est pas nécessaire de changer ce réglage. Il est aussi possible de régler le temps de dépas-
sement du courant maximum autorisé.
La force est réglable de 0 à 4 et est réglée par défaut à 3.
Cependant, si le portail est plein, et que la force n'est pas suffisante, une rafale de vent pourra provoquer l'arrêt d'un ou des
battants. Dans ce cas, il est nécessaire d'augmenter la force à 4. À l'inverse, si le portail a une structure plutôt faible, et qu'il ne
possède pas de prise au vent, il est conseillé de diminuer la force.
Réglages gérables par l'application EXTELSMART
30s
45s
CFI EXTEL - BAHIA BORNEO - 03/2015
60s
90s
F25
