b. Mise sous tension
IMPORTANT :
S'assurer qu'il n'y ait ni personne ni obstacle présent dans l'aire de mouvement du portail pendant toute la période de mise en
service et toute la période d'essais. S'assurer que tous les branchements électriques ont bien été faits en conformité avec les
instructions de ce guide.

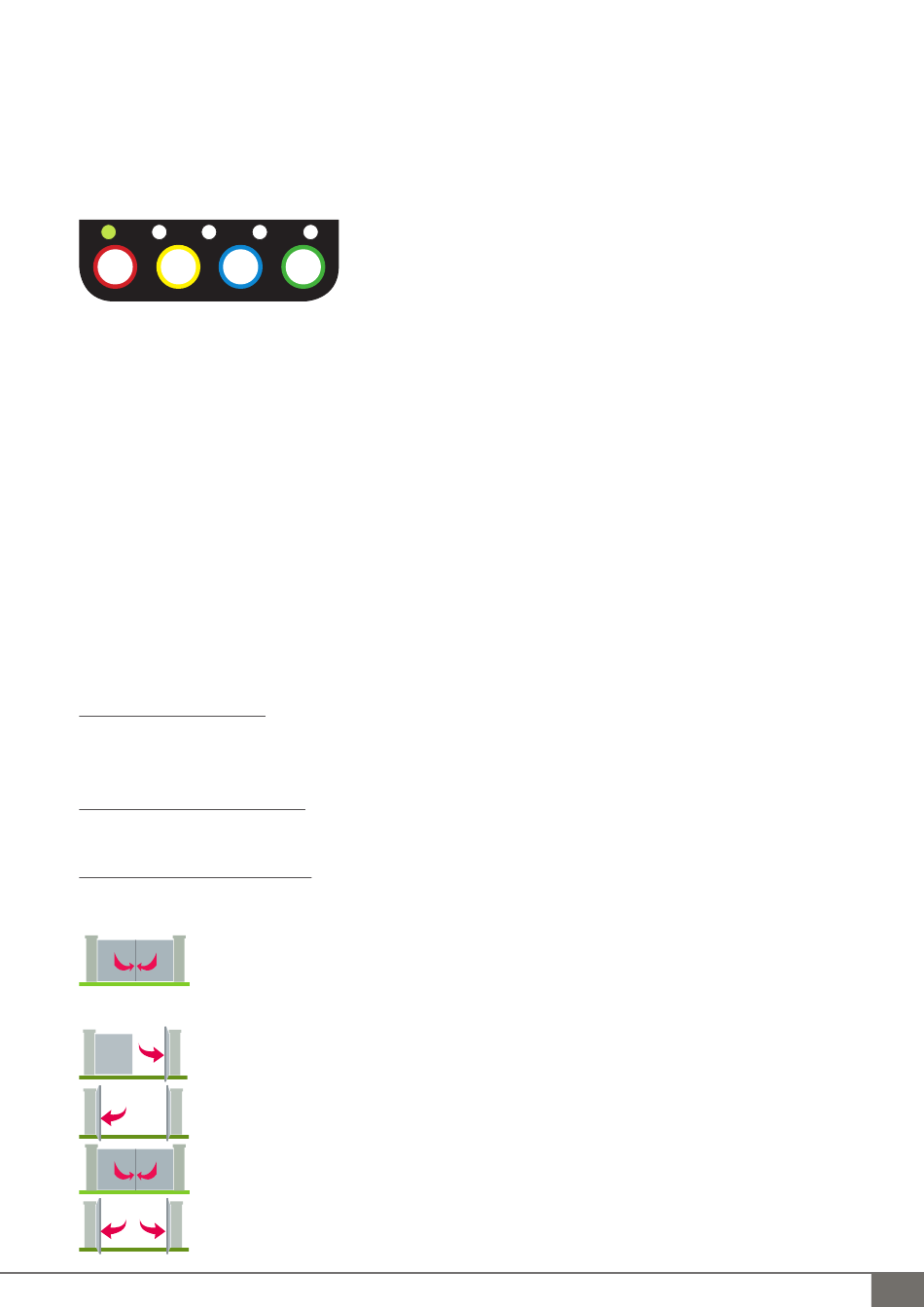

Mettre la motorisation sous tension (disjoncteur de protection en position ON). Après la mise sous tension, l'affichage doit
être le suivant :
-
+
PROG
Toutes les LED sont éteintes sauf la LED verte. Si la LED verte n'est pas allumée, appuyer sur le bouton « PROG ». Si ce n'est
pas le cas, il s'agit d'un code d'erreur (voir paragraphe «Historique des événements et code d'erreur»).
Note :
Typiquement, un code d'erreur s'affiche si la carte n'a pas détecté de photocellules au moment de la mise sous tension. Cela ne gêne en
rien le fonctionnement de la carte, il s'agit seulement d'une information.
c. Mise en route rapide : auto-apprentissage
IMPORTANT :
Avant de commencer cette étape, vérifier que toutes les instructions de sécurité ont été respectées et que tous les branchements élec-
triques ont été correctement faits comme indiqués dans ce guide. Les battants doivent posséder des butées fixes en fin de fermeture
(butée centrale) et en fin d'ouverture (butées intégrées), pendant l'auto-apprentissage, et elles ne doivent surtout pas être déplacées ou
retirées après. Si les butées ne sont pas bien fixées au sol, cela peut conduire à un échec de l'auto-apprentissage.
Les battants peuvent être dans n'importe quelle position (ouvert, fermé, entre-ouvert) avant de démarrer l'autoapprentissage.
Après avoir déclenché l'auto-apprentissage, reculer afin de dégager l'aire de mouvement du portail. Pendant l'auto-apprentis-
sage, ne jamais entrer dans l'aire de mouvement du portail. S'assurer qu'il n'y ait personne dans l'aire de mouvement du portail
pendant toute la période de mise en service et toute la période d'essais. Attendre la fin et l'arrêt total du portail avant d'inter-
venir sur l'installation (feu clignotant éteint).
- Rôle de l'auto-apprentissage
Pour que la carte apprenne les moteurs qui sont connectés et la course à parcourir par les battants, il faut lancer l'auto-ap-
prentissage. De plus, si certains réglages sont modifiés (force, vitesse, accélération), il est obligatoire de
refaire un auto-apprentissage.
- Lancement de l'auto-apprentissage
Appuyez sur le bouton «+» pendant 3 secondes. Il est possible d'interrompre à tout moment l'auto-apprentissage en appuyant
sur le bouton « SET ».
Déroulement de l'auto-apprentissage
Les LEDs L1, L2, L3 et L4 font un effet chenillard pendant toute la durée du cycle.
Le feu clignotant se met en route (1 clignotement par seconde).
Le portail se ferme (si le mouvement est en ouverture sur M1 ou M2, stopper l'autoapprentissage et inverser
la polarité du (des) moteur(s))
Vérifier que M2 est bien le 1er à se fermer. (phase 0, annexe 1, page 32)
M1 s'ouvre (phase 1, annexe 1, page 32)
M2 s'ouvre (phase 1, annexe 1, page 32)
M2 puis M1 se ferment (phase 2, annexe 1, page 32)
ouverture totale (phase 3, annexe 1, page 32)
SET
CFI EXTEL - BAHIA BORNEO - 03/2015
F19
