Elektrischer Anschluss
2

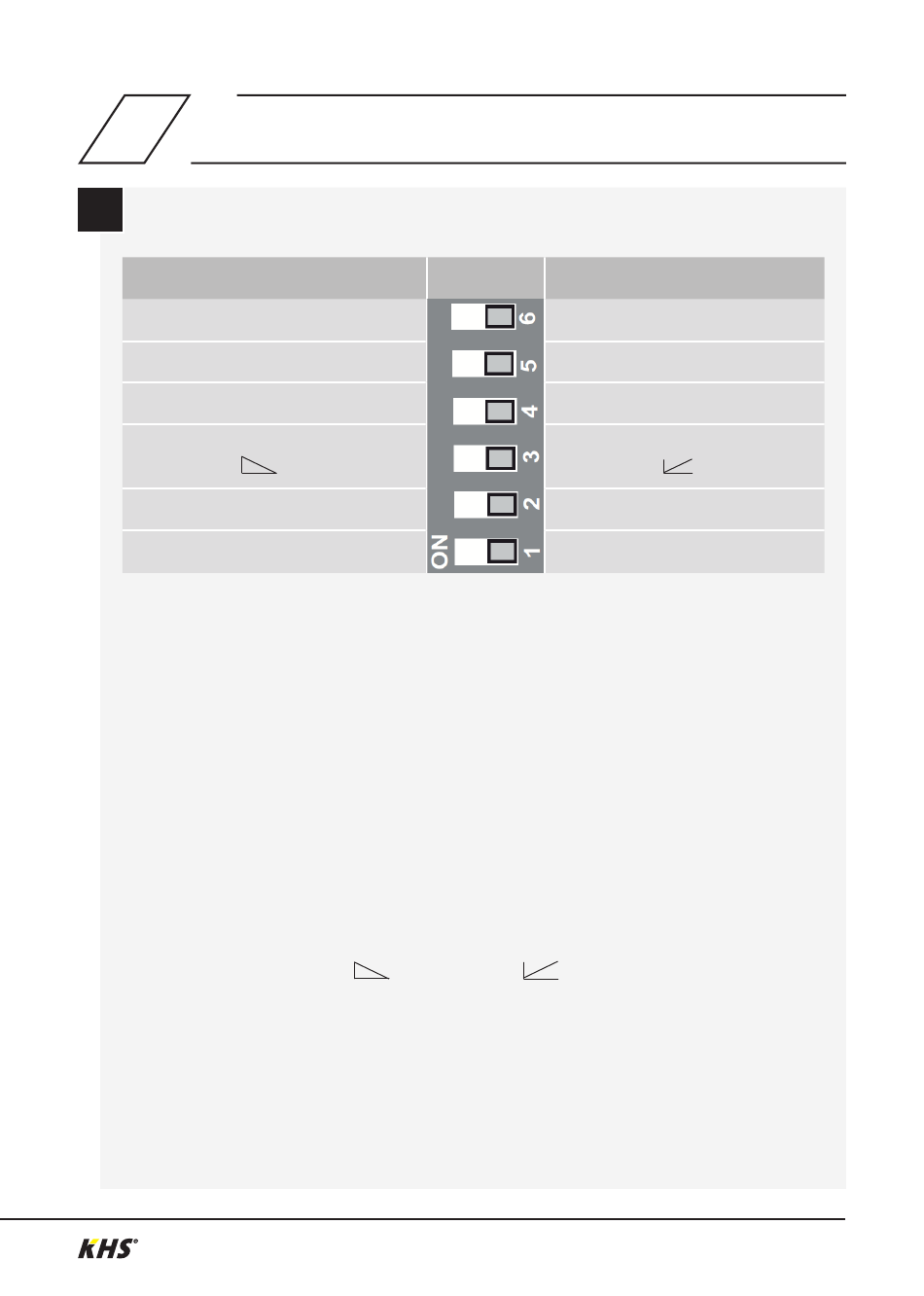

Funktion Schalterstellung ON
Neuinitialisierung ON-OFF/ OFF-ON
ohne Funktion
ohne Funktion
Stellrichtung und Stellungsrückmel-
dung 100..0%
2.. 10 V DC
Ventilblockierschutz Ein
Werkseinstellung: Schalter 1-6 OFF; Geschlossen 100 % / Geöffnet 0 %
Schalter 1 (nur bei 24 V): Ventilblockierschutz - Sofern es die Anlagenbedingungen zulassen,
kann der Ventilblockierschutz bei der Inbetriebnahme aktiviert werden.
Der Blockierschutz verhindert das Festsetzen des Kegels bei längerem Ventilstillstand, z. B. wenn
die Kaltwasser-Zirkulation noch nicht in Betrieb genommen wurde. Bei aktiviertem Blockierschutz
wird der Ventilkegel für wenige Sekunden angehoben, wenn innerhalb von 21 Tagen keine
Hubbewegung erfolgte.
Schalter 2 (nur bei 24 V): Einstellung des Ansteuerungsbereiches vom stetigen Stellsignal 0..10 V
DC oder 2..10 V DC (siehe Tabelle auf S.10).
Schalter 3 (nur bei 24 V): Einstellung der Stellrichtung und Stellungsrückmeldung bei Steuer-
spannung 10 V DC „Ventil Auf"
Schalter 6: Neuinitialisierung - Bei einer erneuten Montage muss das Ventil durch die Neuinitia-
lisierung neu angelernt werden. Dies erfolgt durch Änderung der Schalterstellung Schalter 6 von
„OFF" auf „ON" bzw. von „ON" auf „OFF". Während der Initialisierung blinkt die LED unter der
Anschlussabdeckung und die Hub-Skala bewegt sich. Nach vollständiger Stellfahrt (9 mm) ist die
Neuinitialisierung mit dem Zurückstellen des Schalters 6 abgeschlossen.
Schalter
Werkseinstellung: OFF
Werkseinstellung: 0..10 V DC
oder „Ventil Zu"
Werkseinstellung: 0..100 %, „Ventil Auf"
Werkseinstellung: OFF
© www.kemper-olpe.de – 09.2021 / K410061500001-00 – 11 /72
Funktion Schalterstellung OFF
Neuinitialisierung ON-OFF/ OFF-ON
ohne Funktion
ohne Funktion
Stellrichtung und Stellungsrückmel-
dung 0..100%
0.. 10 V DC
Ventilblockerschutz Aus
.
