DE FR 5
Danger!
1
Courant électr.! Garder l'environnement au sec!
Mettre hors tension avant d'ouvrir le boîtier!

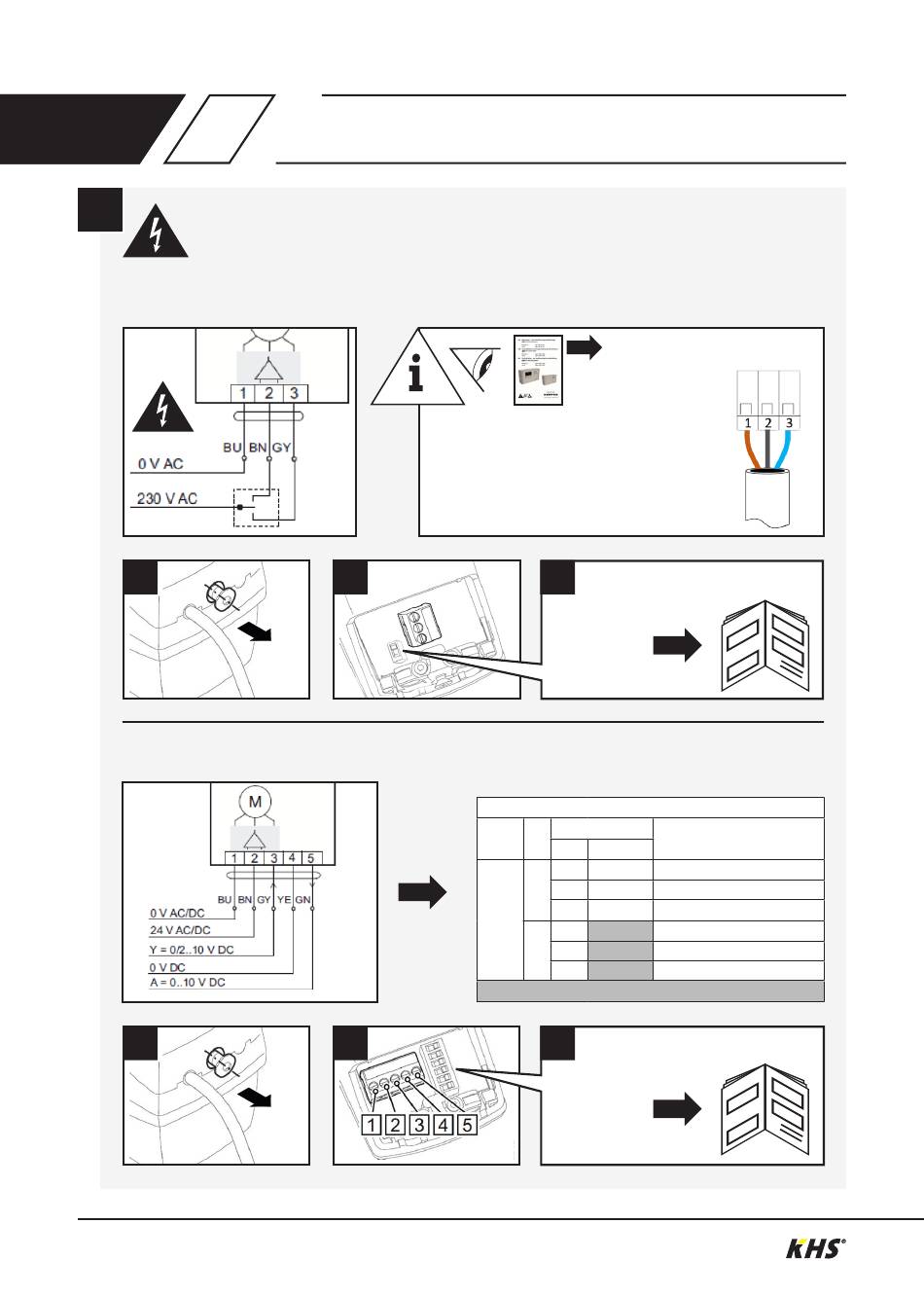

Raccordement 230 V du servomoteur:
a
Anschluss 24 V Stellantrieb:
a
38 /72 – K410061500001-00 / 09.2021– © www.kemper-olpe.de
Raccordement électrique
Remarque!
Raccordement 230 V uniquement en
association avec la mini commande du
système KHS MASTER 2.1 ou KHS SLAVE.
b
Stellrichtung (Y)
Commande du servomoteur CoolFlow 24 V
DIP 2
Réglage d'usine
b
Raccordement 230V:
Fig. 686 02 008
[1]  br (BN)
[2]  gr (GY)
[3]  bl (BU)
Commutateur DIP 6 pour
c
réinitialisation
page 39
DIP 3
on off
on 2 V 10 V Fermeture
10 V 2 V Régulation
7 V 5 V Rinçage (+/- 0,5 V Kv rinçage)
off 0 V 10 V Fermeture
10 V 0 V Regulate
6 V 4 V Rinçage (+/- 0,5 V Kv rinçage)
c
Commutateurs DIP1-6
page 39
br
gr bl
